Dane techniczne
| Budowa kabla | 44x0,14 |
| Charakterystyka kabla | Standard |
| Długość kabla | od 2,5 m |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Kolor obudowy | Czarny |
| Kolor powłoki kabla | Szary |
| Końce żył | Cut off bluntly |
| Liczba podłączeń/rozłączeń | od 50 |
| Materiał izolacji | PVC |
| Materiał obudowy | Wzmocniony PC |
| Materiał powłoki kabla | PVC |
| Materiał styków elektrycznych | Styki pozłacane, Brąz |
| Materiał śrub | Niklowany mosiądz |
| Nominalny przekrój przewodu | od 0,14 mm2 |
| Obciążalność prądowa przy 40°C | od 0,86 A |
| Odporność na piki napięcia | od 2,4 kV |
| Oznaczenie kabla | Bez uchwytu tabliczki opisowej |
| Podłączenie elektryczne 1, funkcja | Field device side |
| Podłączenie elektryczne 1, konstrukcja | Kątowa |
| Podłączenie elektryczne 1, liczba pinów/żył | od 44 |
| Podłączenie elektryczne 1, sposób montażu | 2 śruby 4-40 UNC |
| Podłączenie elektryczne 1, technologia podłączenia | Sub-D |
| Podłączenie elektryczne 1, typ podłączenia | Gniazdo wtykowe |
| Podłączenie elektryczne 1, wyprowadzenie kabla | Proste |
| Podłączenie elektryczne 1, zajęta liczba pinów/żył | od 44 |
| Podłączenie elektryczne 2, funkcja | Controller side |
| Podłączenie elektryczne 2, liczba pinów/żył | od 44 |
| Podłączenie elektryczne 2, technologia podłączenia | Wolny koniec |
| Podłączenie elektryczne 2, typ podłączenia | Kabel |
| Podłączenie elektryczne 2, zajęta liczba pinów/żył | od 44 |
| Promień gięcia, kabel zainstalowany elastycznie | >= 126 mm mm |
| Promień gięcia, kabel zainstalowany na stałe | >= 42 mm mm |
| Stopień ochrony | IP40 |
| Stopień zanieczyszczenia | 2 |
| Średnica kabla | od 10,2 mm |
| Temperatura otoczenia | -35 - 80 °C |
| Temperatura otoczenia przy ruchomym ułożeniu kabla | -5 - 80 °C |
| Temperatura przechowywania | -25 - 75 °C |
| Tolerancja średnicy kabla | ± 0,3 mm |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| W oparciu o normę | DIN 47100 |
| Waga produktu | od 455 g |
| Warunki testowania kabla | Warunki testu na zapytanie |
| Zabezpieczenie przed odwrotną polaryzacją | Tak |
| Zakres napięcia roboczego DC | 0 - 30 V |
| Zwrócić uwagę na stopień ochrony | W stanie zmontowanym |

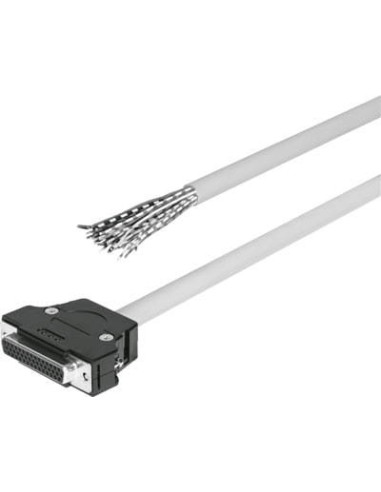

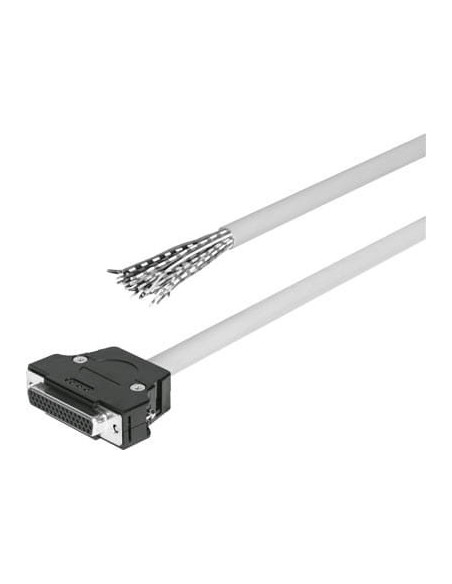

Kabel łączący FESTO NEBV-S1G44-K-2.5-N-LE44-S6 – przewód sygnałowy 44-żyłowy
Kabel łączący NEBV-S1G44-K-2.5-N-LE44-S6 marki FESTO to specjalistyczny przewód przeznaczony do bezpiecznego i niezawodnego przesyłu sygnałów pomiędzy urządzeniami automatyki przemysłowej. Produkt ten wyposażony jest w 44 żyły o nominalnym przekroju 0,14 mm², zakończony z jednej strony złączem Sub-D (gniazdo kątowe z mocowaniem na dwie śruby 4-40 UNC), a z drugiej strony wiązką przewodów z wolnym końcem, przygotowanych do wygodnej integracji z kontrolerem lub innym urządzeniem sterującym.
Zastosowanie kabla sygnałowego Sub-D 44 żyły
Kabel sygnałowy FESTO jest rekomendowany do zastosowań w systemach automatyki, szafach sterowniczych oraz urządzeniach przemysłowych, gdzie konieczne jest spięcie licznych sygnałów w jednym przewodzie. Typowe zastosowania obejmują:
- Integracja rozbudowanych systemów sterowania z wieloma wejściami/wyjściami
- Prowadzenie sygnałów pomiędzy kontrolerem a urządzeniami polowymi
- Zastosowanie w panelach operatorskich, modułach IO oraz rozdzielaczach
- Wszędzie tam, gdzie istotne są kompaktowe połączenia i wygoda okablowania
Najważniejsze zalety kabla FESTO NEBV-S1G44-K-2.5-N-LE44-S6
- Bardzo duża liczba żył (44x0,14 mm²) pozwala na przesył wielu sygnałów w jednym przewodzie, co redukuje ilość okablowania w instalacji
- Elastyczność instalacji dzięki atrakcyjnym parametrom promienia gięcia (>=126 mm – instalacja ruchoma, >=42 mm – instalacja stała)
- Zabezpieczenie przed odwrotną polaryzacją gwarantuje bezpieczeństwo i ochronę urządzeń
- Odporność mechaniczna – wzmocniony korpus PC oraz niklowane śruby zapewniają wytrzymałość nawet w warunkach przemysłowych
- Izolacja i powłoka PVC zapewniają odporność na czynniki zewnętrzne, zgodność z normą DIN 47100 oraz certyfikat RoHS
- Szeroki zakres temperatur pracy od -35°C do +80°C umożliwia stosowanie w różnorodnych aplikacjach przemysłowych
Możliwości konfiguracji oraz uniwersalność
Kabel łączący 44-żyłowy FESTO został skonstruowany z myślą o kompatybilności ze standardowymi złączami Sub-D, co pozwala na łatwe podłączenie do szerokiej gamy urządzeń automatyki. Końcówki z przewodami o odciętych końcach umożliwiają dowolną adaptację do wymagań konkretnej instalacji – zarówno poprzez lutowanie, jak i zastosowanie złącz śrubowych.
Dzięki klasie ochrony IP40 produkt przeznaczony jest do zastosowań w warunkach przemysłowych o umiarkowanym stopniu zapylenia. Przewód ten jest szczególnie polecany do systemów, gdzie nie wymaga się odporności na bardzo agresywne środowiska czy podwyższoną wilgotność.
Podsumowanie – wszechstronny kabel sygnałowy do automatyki
NEBV-S1G44-K-2.5-N-LE44-S6 to niezawodne rozwiązanie do przesyłu sygnałów w automatyce przemysłowej, łączące dużą liczbę torów sygnałowych, wysoką jakość wykonania oraz uniwersalność pod kątem montażu. Przewód ten zapewnia nowoczesne i elastyczne połączenie pomiędzy urządzeniami sterującymi różnego typu, gwarantując stabilność transmisji oraz bezpieczeństwo użytkowania.
