| Charakterystyka cewki | 24 V DC: 1,8 W |
| Ciśnienie robocze | 3 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania powrotnego | od 20 ms |
| Czas przełączania przy włączaniu | od 18 ms |
| Czas przełączania przy wyłączaniu | od 30 ms |
| Dopuszczalne wahania napięcia | -15 % / +10 % |
| Dopuszczenie | c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia |

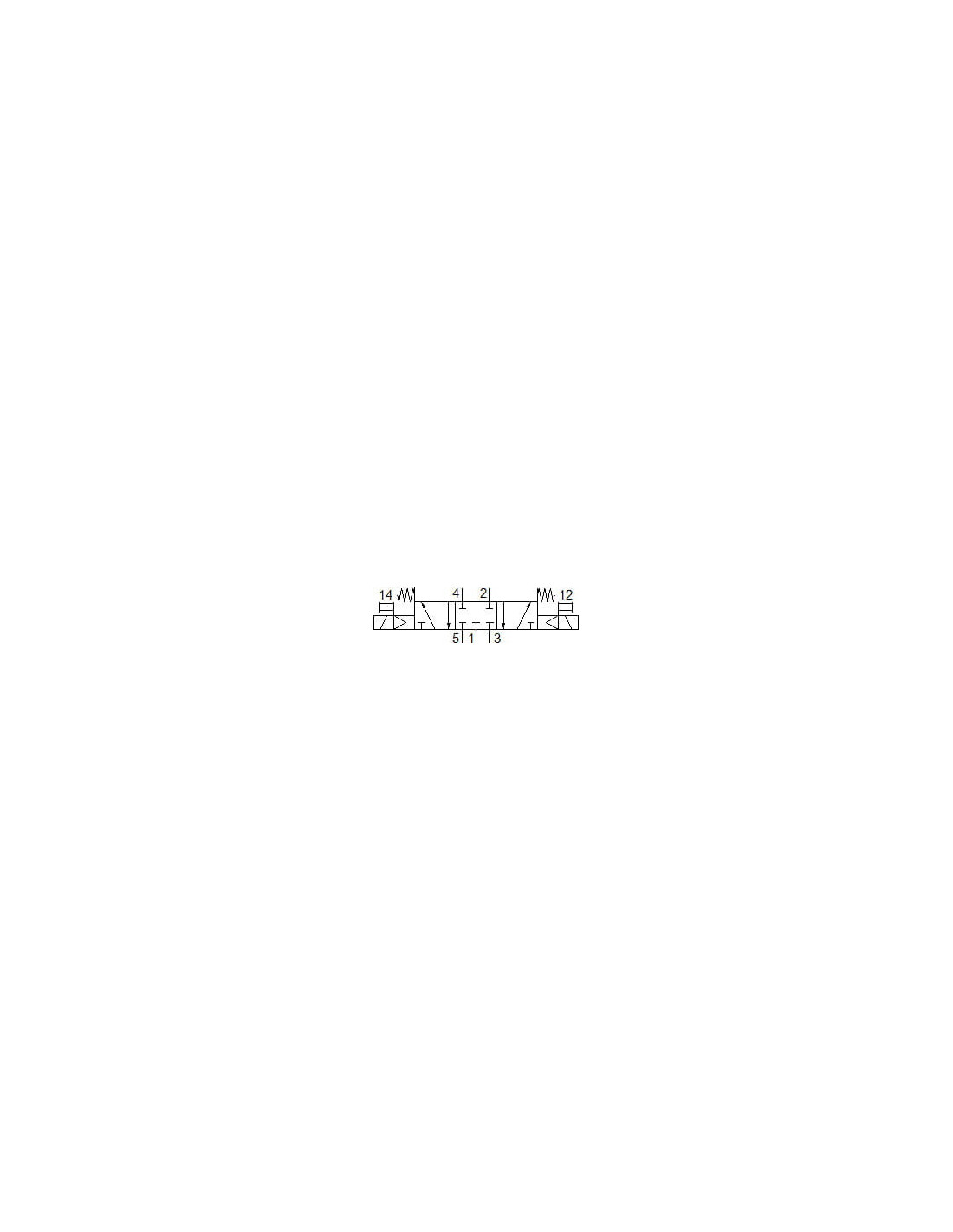

| Funkcja zaworu | 5/3 zamknięty |
| Interfejs pilota | wg ISO 15218 |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1000 µs |
| Maks. moment dokręcający, montaż zaworu | 0,9 - 1,1 Nm |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 800 µs |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał śrub | Stal, Ocynkowana |
| Materiał uszczelnień | HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 450 l/min |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Poziom ciśnienia akustycznego | od 85 dB(A) |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przepływ zaworu | od 650 l/min |
| Przepływ zaworu na indywidualnej płycie przyłączeniowej | od 500 l/min |
| Przepływ zaworu na wyspie zaworowej | od 450 l/min |
| Przyłącze elektryczne | bez przewodu uziemiającego, Schemat podłączenia typu C wg EN175301-803, Wg DIN EN 175301-803 |
| Przyłącze odpowietrzenia pilotów 82/84 | przewodowe, odpowietrzenie nie jest zgodne z normą |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1 |
| Przyłącze zasilania pilota 12 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1 |
| Przyłącze zasilania pilota 14 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-1 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, NEMA 4 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 174 g |
| Wielkość nominalna | od 5 mm |
| Wielkość zaworu | od 18 mm |
| Wyświetlanie stanu sygnału | LED |
| Względna wilgotność powietrza | 0 - 90 % |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Zgodność z normą | ISO 15407-1, VDMA 24563 |
