Dane techniczne
| Ciśnienie robocze | 4 - 8 bar |
| Ciśnienie robocze, nadmuch | 0 - 0,5 bar |

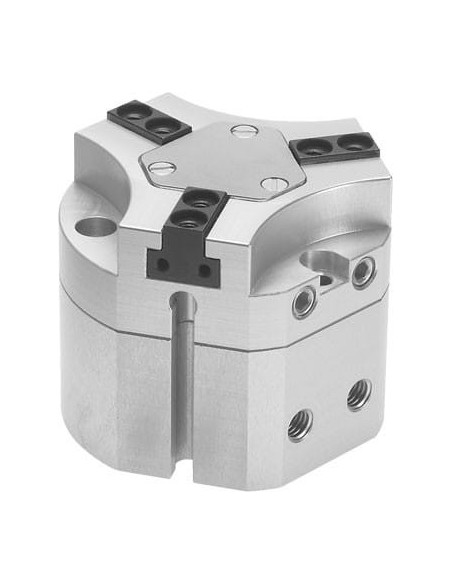

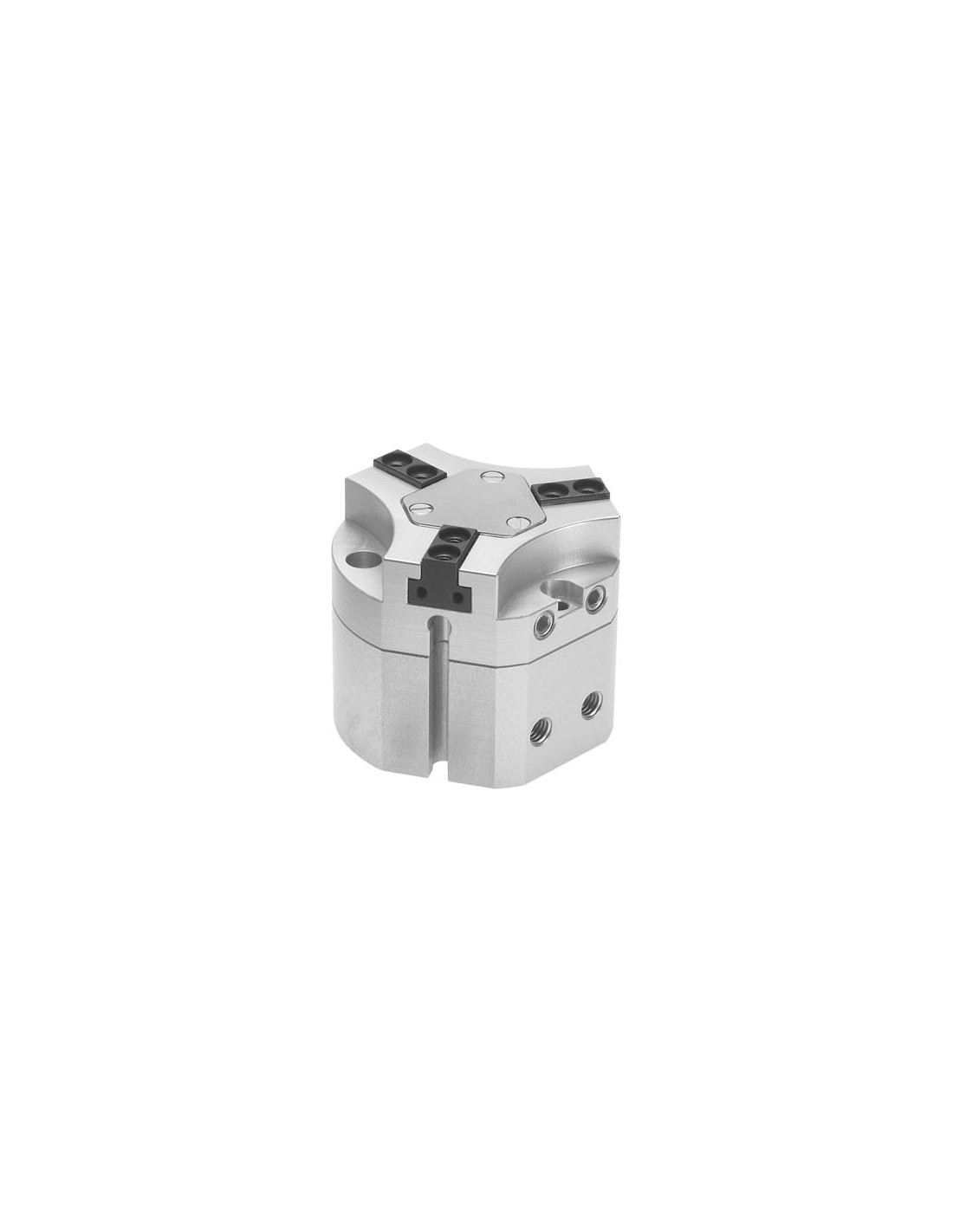

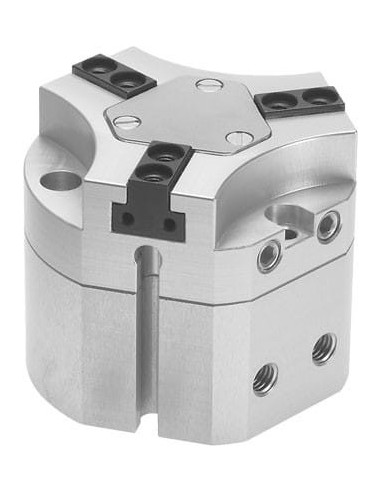

| Funkcja chwytaka | 3-szczękowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Równia pochyla, Dodatnio poprowadzona sekwencja ruchu |
| Liczba szczęk chwytaka | od 3 |
| Maks. częstotliwość robocza chwytaka | |
| Maks. dokładność zamienności | |
| Maks. luz kątowy na szczęce chwytaka ax, ay | |
| Maks. luz na szczęce chwytaka Sz | |
| Maks. masa na zewnętrzną szczękę chwytaka | od 10 g |
| Maks. moment na szczęce chwytaka Mx, statyczny | od 7 Nm |
| Maks. moment na szczęce chwytaka My, statyczny | od 10 Nm |
| Maks. moment na szczęce chwytaka Mz , statyczny | od 5 Nm |
| Maks. siła na szczęce chwytaka Fz, statyczna | od 350 N |
| Masowy moment bezwładności | od 0,5 kgcm2 |
| Materiał obudowy | Stop aluminium, Powłoka-COMPCOTE |
| Materiał pokrywy | Stal wysokostopowa, nierdzewna |
| Materiał szczęk chwytaka | Hartowany, Stal |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Min. closing time at 0.6 MPa (6 bar, 87 psi) | od 33 ms |
| Min. opening time at 0.6 MPa (6 bar, 87 psi) | od 27 ms |
| Okresy smarowania elementów prowadzących | od 5 Mio SP |
| Powtarzalność chwytaka | |
| Pozycja zabudowy | Dowolna |
| Przyłącza pneumatyczne | M5 |
| Przyłącze pneumatyczne, nadmuch | M5 |
| Skok na szczękę chwytaka | od 3 mm |
| Sposób montażu | Przy pomocy otworów przelotowych i kołków, Z gwintem wewnętrznym i kółkiem, Do wyboru: |
| Sygnalizacja położenia | Przy pomocy czujników |
| Symetria osiowa | |
| Temperatura otoczenia | 5 - 60 °C |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Nie zawierają miedzi i PTFE |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 203 g |
| Wielkość | 25 |
| Zabezpieczenie siły chwytania | Przy otwieraniu |
