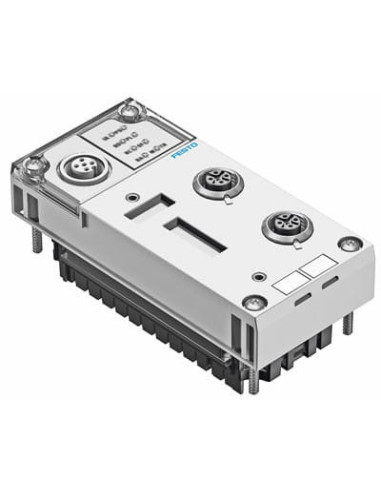

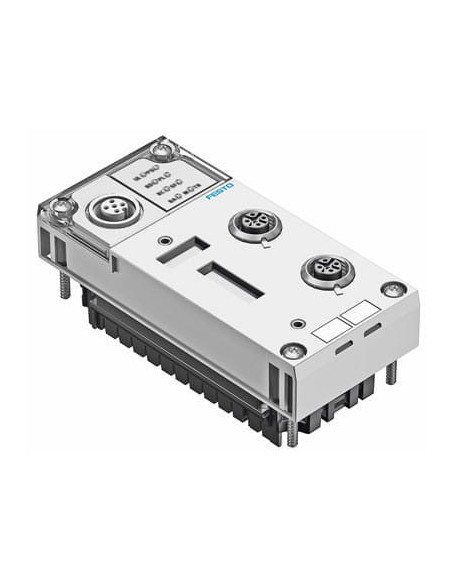

Dane techniczne
| Diagnostyka specyficzna dla urządzenia | Pamięć dla diagnostyki, Diagnostyka zorientowana na kanał i moduł, Napięcie modułów poniżej wartości nominalnej |
| Diody LED specyficzne dla magistrali | TP1: Sieć aktywna Port 1, TP2: Sieć aktywna Port 2, MS: Status modułu, NS: Status sieci |
| Diody LED specyficzne dla produktu | M: Modyfikacja, parametryzacja, PL: Zasilanie dla wyjść, SF: Błąd systemu, PS: PS: Zasilanie elektroniki, zasilanie czujników |
| Dodatkowe funkcje | EtherNet/IP Quickconnect, Integrated Switch, Acykliczny dostęp do danych przez Ethernet, Start-up parametryzacji w normalnym tekście przez fieldbus, Stan systemu może być wyświetlany przy użyciu danych procesowych, Diagnostyka zorientowana na kanał przez fieldbus, - Acykliczny dostęp do danych przez "Explicit Message", - Adres-IP przez DHCP, przełącznik-DIL lub panel operatorski, Topologia pierścienia (DLR) |
| Elementy obsługowe | Przełącznik-DIL |
| Interfejs Fieldbus | 2x gniazdo, M12x1, 4pin, D-codiert |
| Klasa odporności na korozję CRC | 1 – Niska odporność na korozję |
| Maks. pojemność adresowa dla wejść | od 64 Byte |
| Maks. pojemność adresowa dla wyjść | od 64 Byte |
| Materiał obudowy | Wzmocnione PA |
| Nominalne napięcie robocze DC | od 24 V |
| Parametryzacja | Reakcja Fail-safe, Signal-Setup, Sposób zachowania się diagnostyki, Wymuszanie stanu kanałów, Zachowanie w trybie Idle, Parametry systemu |
| Protokół | EtherNet/IP, Modbus TCP |
| Stopień ochrony | IP65, IP67 |
| Szybkość transmisji | 10/100 Mbit/s |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 70 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Waga produktu | od 125 g |
| Własny pobór prądu przy napięciu roboczym | Typ. 100 mA |
| Wsparcie dla konfiguracji | Eksport L5K z CPX-FMT, Plik EDS |
| Wymiary B x L x H | 50 mm x 107 mm x 50 mm, (łącznie z blokiem łączącym) |
| Zakres napięcia roboczego DC | 18 - 30 V |
