Dane techniczne
| Charakterystyka cewki | 24 V DC: 2,5 W |
| Ciśnienie robocze | 3 - 10 bar |
| Czas przełączania przy włączaniu | od 28 ms |
| Czas przełączania przy wyłączaniu | od 109 ms |
| Funkcja odpowietrzenia | Możliwość dławienia |

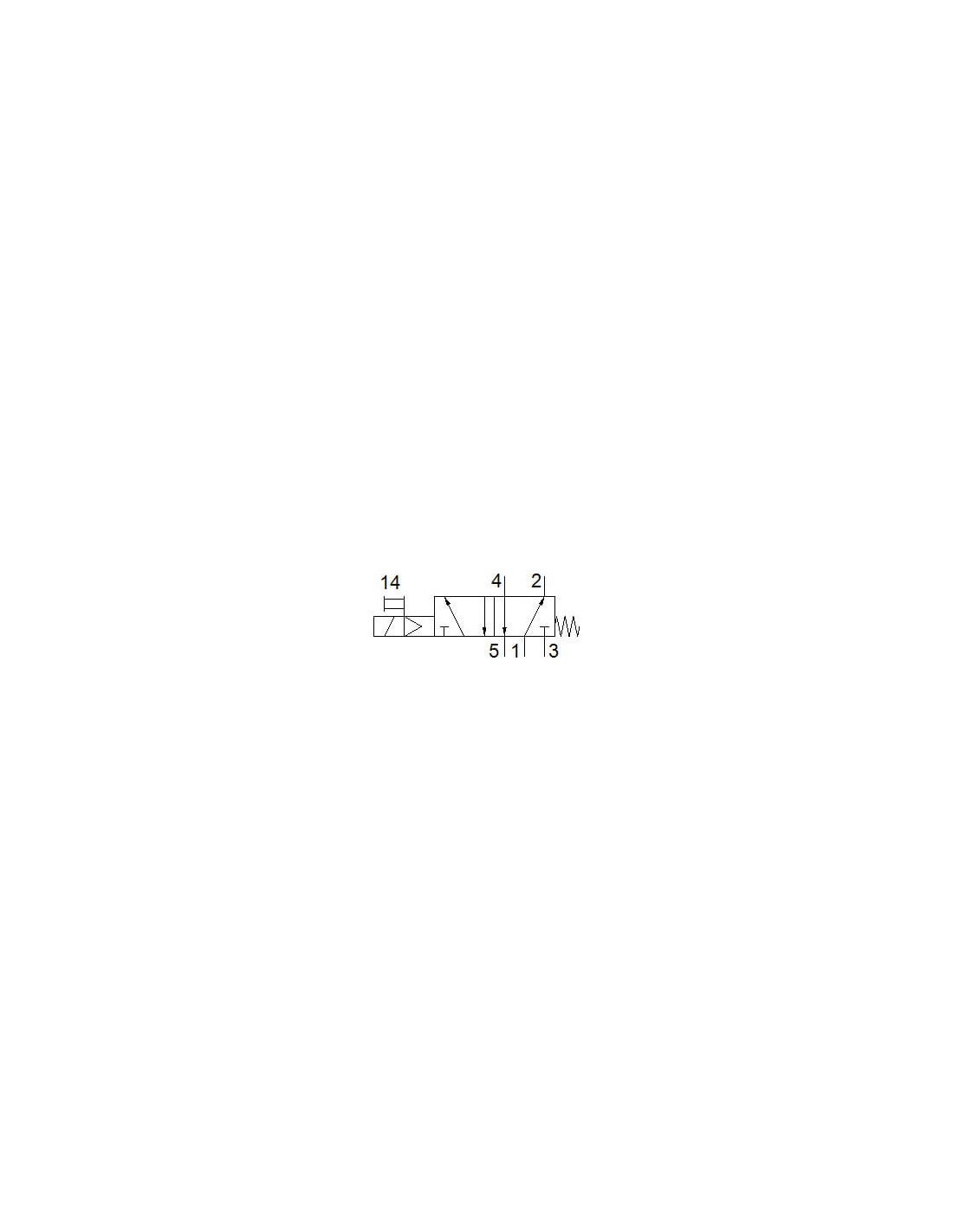

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Kod ISO | 351 |
| Konstrukcja | Zawór tłokowy |
| Materiał obudowy | Aluminium-odlew ciśnieniowy |
| Materiał uszczelnień | NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 4500 l/min |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przyłącze elektryczne | M12x1, Konstrukcja okrągła, Wtyczka centralna |
| Przyłącze odpowietrzenia pilota 84 | Nieprzewodowe |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 3 wg ISO 5599-1 |
| Raster | od 71 mm |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna mechaniczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Szerokość zabudowy | od 65 mm |
| Temperatura medium | -10 - 50 °C |
| Temperatura otoczenia | -10 - 50 °C |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 1000 g |
| Wielkość nominalna | od 14,5 mm |
| Zasilanie pneum. pilotów | Wewnętrzne |
| Zgodność z normą | ISO 5599-1 |
