| Charakterystyka cewki | 24 V DC: 1,6 W |
| Ciśnienie pilota | 3 - 10 bar |
| Ciśnienie robocze | -0,9 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 22 ms |
| Czas przełączania przy wyłączaniu | od 28 ms |
| Dopuszczalne wahania napięcia | +/- 10 % |
| Dopuszczenie | CSA (OL), c UL us - Recognized (OL) |
| Funkcja odpowietrzenia | Możliwość dławienia, Przez płytę z dławikami, Przez indywidualną płytę przyłączeniową |

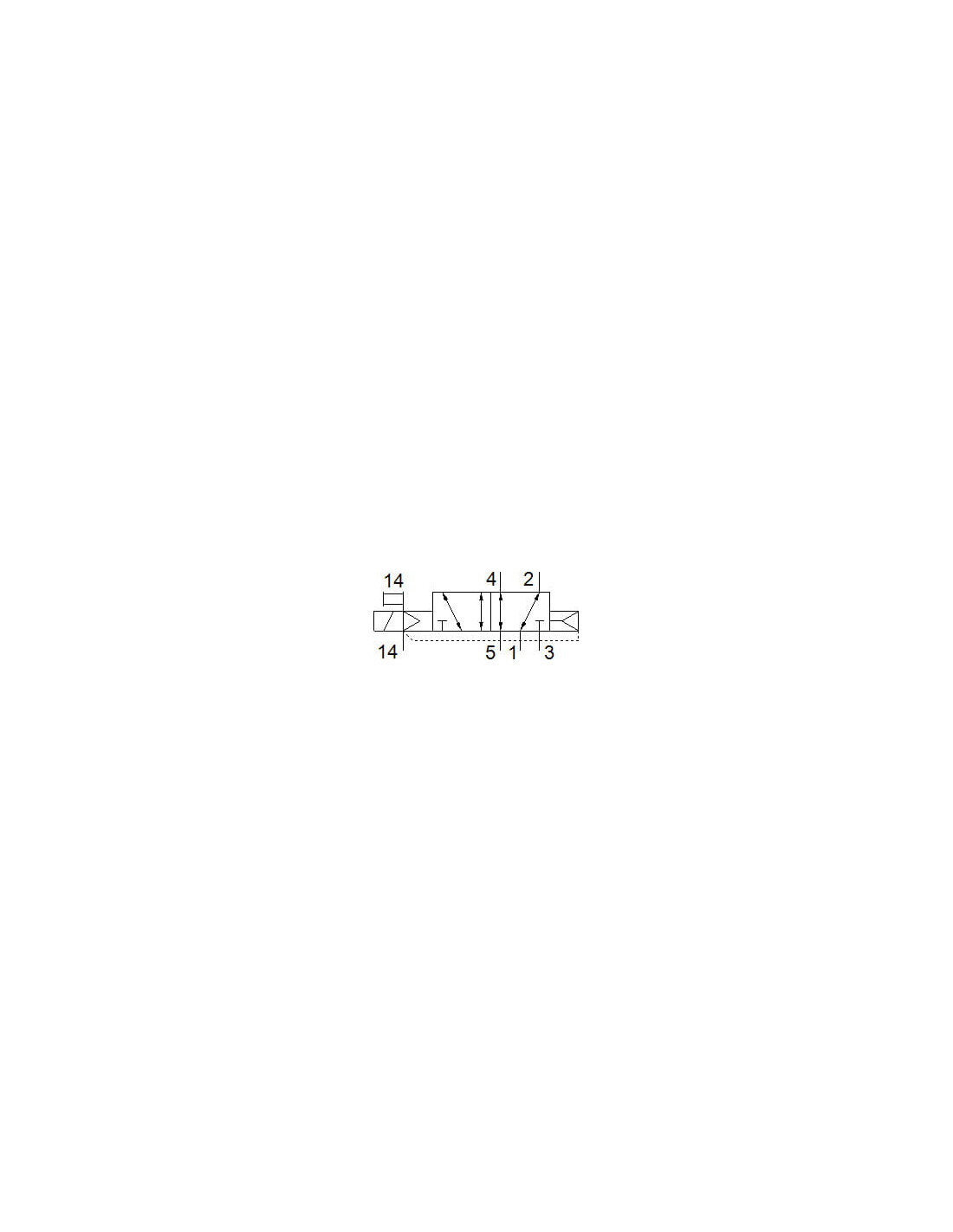

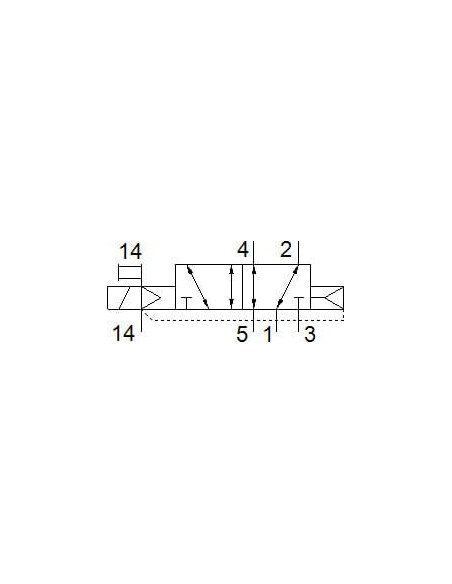

| Funkcja zaworu | 5/2 monostabilny |
| Kierunek przepływu | Dowolna |
| Klasa odporności na korozję CRC | 0 – Brak odporności na korozję |
| Konstrukcja | Zawór tłokowy |
| Maks. dodatni impuls testowy przy sygnale logicznym 0 | od 1500 µs |
| Maks. ujemny impuls testowy przy sygnale logicznym 1 | od 800 µs |
| Materiał obudowy | PA, Aluminium-odlew ciśnieniowy |
| Materiał śrub | Stal ocynkowana |
| Materiał uszczelnień | FPM, HNBR, NBR |
| Medium dla pilotów | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Nominalne napięcie robocze DC | od 24 V |
| Normalny przepływ nominalny | od 550 l/min |
| Odporność na piki napięcia | od 2,5 kV |
| Odporność na wibracje | Transport application test at severity level 2 in accordance with FN 942017-4 and EN 60068-2-6 |
| Odporność na wstrząsy | Test odporności na wstrząsy, poziom surowości warunków 2 zgodnie z FN942017-5 i EN60068-2-27 |
| Pomocnicze ręczne uruchamianie | Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przepływ zaworu | od 750 l/min |
| Przepływ zaworu na indywidualnej płycie przyłączeniowej | od 600 l/min |
| Przepływ zaworu na wyspie zaworowej | od 550 l/min |
| Przepływ zaworu na wyspie zaworowej z zoptymalizowanym przepływem | od 700 l/min |
| Przyłącze elektryczne | Wg ISO 15407-2, Plug-in |
| Przyłącze odpowietrzenia pilotów 82/84 | Do wyboru:, przewodowe, odpowietrzenie nie jest zgodne z normą |
| Przyłącze pneumatyczne 1 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 2 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 3 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 4 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze pneumatyczne 5 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Przyłącze zasilania pilotów 12/14 | Płyta przyłączeniowa, wielkość 18 mm wg ISO 15407-2 |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Na płycie przyłączeniowej |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65, NEMA 4 |
| Stopień zanieczyszczenia | 3 |
| Szerokość zabudowy | od 18 mm |
| Temperatura otoczenia | -5 - 50 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 163 g |
| Wyświetlanie stanu sygnału | LED |
| Względna wilgotność powietrza | 0 - 90 % |
| Zasilanie pneum. pilotów | Zewnętrzne, Wewnętrzne |
