Dane techniczne
| Ciśnienie pilota | 3 - 8 bar |
| Ciśnienie robocze | -0,9 - 10 bar |
| Czas pracy ciągłej | 100 % |
| Czas przełączania przy włączaniu | od 18 ms |
| Czas przełączania przy wyłączaniu | od 24 ms |
| Dopuszczenie | C-Tick |
| Funkcja odpowietrzenia | Bez możliwości dławienia |

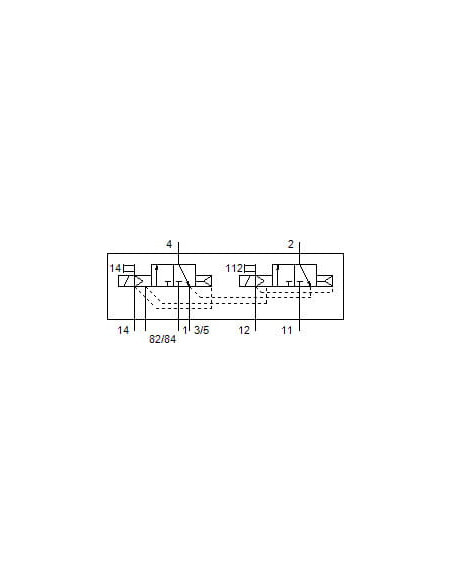

| Funkcja zaworu | 3/2 zamknięty, monostabilny |
| Kierunek przepływu | Jednokierunkowy |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Zawór tłokowy |
| Materiał obudowy | Stal, Aluminium-odlew ciśnieniowy, Mosiądz, POM, PPS |
| Materiał uszczelnień | HNBR, NBR |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Normalny przepływ nominalny | od 1600 l/min |
| Pobór mocy | od 1,5 W |
| Pomocnicze ręczne uruchamianie | Z blokadą, Przez przyciśnięcie |
| Pozycja zabudowy | Dowolna |
| Przekrycie | Positive overlap |
| Przyłącza pneumatyczne 3/5 połączone razem | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze odpowietrzenia pilotów 82/84 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 1 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 11 | Wspólna linia dla wszystkich zaworów na wyspie |
| Przyłącze pneumatyczne 2 | G1/4 |
| Przyłącze pneumatyczne 4 | G1/4 |
| Przyłącze zasilania pilotów 12/14 | Wspólna linia dla wszystkich zaworów na wyspie |
| Rodzaj sterowania | Z pilotem |
| Rodzaj uszczelnienia | Miękkie |
| Sposób kasowania | Sprężyna pneumatyczna |
| Sposób montażu | Przy pomocy otworów przelotowych |
| Sposób uruchomienia | Elektryczny |
| Stopień ochrony | IP65 |
| Temperatura medium | -5 - 50 °C |
| Temperatura otoczenia | -5 - 50 °C |
| Temperatura przechowywania | -20 - 40 °C |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Waga produktu | od 260 g |
| Wartość-b | od 0,38 |
| Wartość-C | od 6,3 l/sbar |
| Wielkość nominalna | od 8 mm |
| Wielkość zaworu | od 18 mm |
| Zasilanie pneum. pilotów | Zewnętrzne, Wewnętrzne |
