Dane techniczne
| Amortyzacja | PPV: regulowana amortyzacja pneumatyczna w położeniach końcowych |
| Ciężar dodatkowy na 10 mm skoku | od 37 g |
| Ciężar podstawowy dla 0 mm skoku | od 740 g |
| Ciśnienie robocze | 0,6 - 12 bar |
| Ciśnienie robocze MPa | 0,06 - 1,2 MPa |
| Długość amortyzacji | od 19 mm |
| Dodatkowy współczynnik przemieszczanej masy własnej na 10 mm skoku | od 16 g |
| Gwint na tłoczysku | M12x1,25 |
| Klasa odporności na korozję CRC | 2 – Średnia odporność na korozję |
| Konstrukcja | Tłok, Tłoczyskowy, Korpus z profilu |
| Maks. energia uderzenia w położeniach końcowych | od 0,7 J |
| Materiał amortyzacji tłoka | POM |
| Materiał łożyska | POM |
| Materiał nakrętki | Stal ocynkowana |
| Materiał pokrywy | Odlew aluminiowy, pokrycie ochronne |
| Materiał rury siłownika | Gładko anodowany stop aluminium |
| Materiał śruby kołnierzowej | Stal ocynkowana |
| Materiał tłoczyska | Stal wysokostopowa |
| Materiał tłoka | Stop aluminium |
| Materiał uszczelki buforowej | TPE-U(PU) |
| Materiał uszczelnienia tłoka | TPE-U(PU) |
| Materiał uszczelnienia zgarniającego tłoczyska | TPE-U(PU) |
| Medium robocze | Sprężone powietrze wg ISO8573-1:2010 [7:4:4] |
| Pozycja zabudowy | Dowolna |
| Przemieszczana masa własna przy 0 mm skoku | od 205 g |
| Przyłącza pneumatyczne | G1/4 |
| Skok | od 100 mm |
| Sposób montażu | Do wyboru:, Przy pomocy gwintów wewnętrznych, Przy pomocy osprzętu |
| Sygnalizacja położenia | Przy pomocy czujników |
| Średnica tłoka | 40 mm |
| Temperatura otoczenia | -20 - 80 °C |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance | od 754 N |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting | od 633 N |
| Tryb pracy | Dwustronnego działania |
| Uwaga dotycząca materiałów | Zgodne z RoHS |
| Uwagi odnośnie medium roboczego | Możliwa praca na powietrzu olejonym (po rozpoczęciu olejenia jest ono wymagane przy dalszej pracy) |
| Warianty | Jednostronne tłoczysko |
| Zakończenie tłoczyska | Gwint zewnętrzny |
| Zgodność z normą | ISO 15552 |

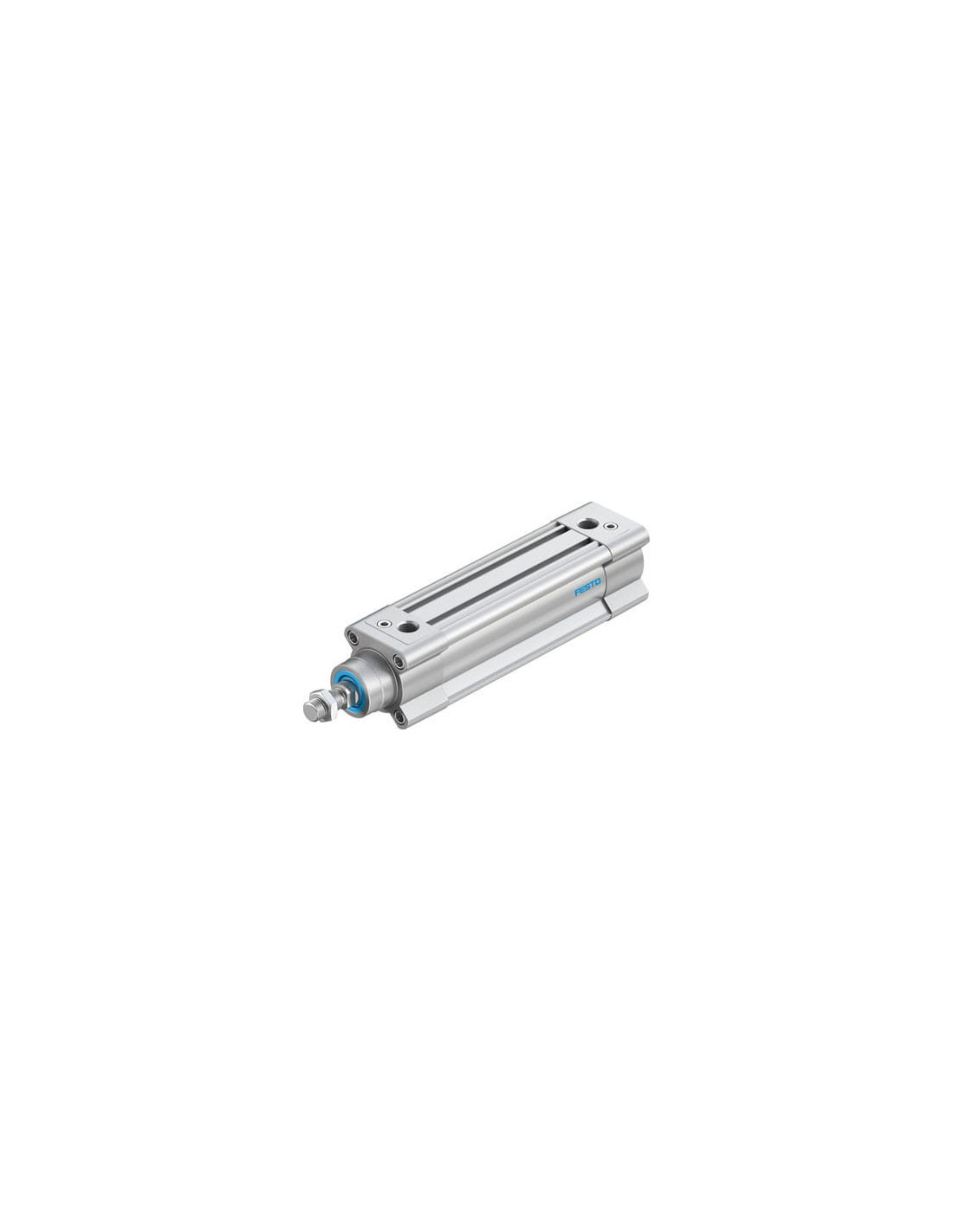

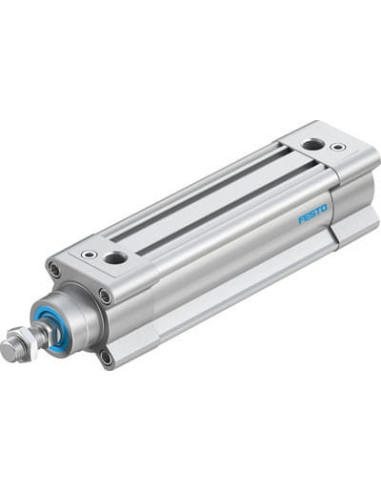

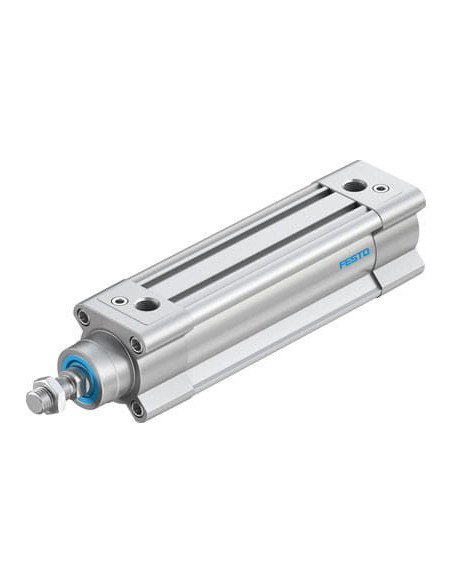

Siłownik pneumatyczny DSBC-40-100-PPVA-N3 FESTO – Znormalizowany zgodnie z ISO 15552
DSBC-40-100-PPVA-N3 marki FESTO to wysokiej jakości siłownik pneumatyczny, dostosowany do zastosowań przemysłowych w szerokim zakresie aplikacji automatyki. Produkt spełnia wymagania normy ISO 15552, co zapewnia jego kompatybilność z większością standardowych mocowań i akcesoriów spotykanych w przemysłowych układach pneumatycznych.
Możliwości zastosowania siłownika DSBC-40-100-PPVA-N3
Siłownik znormalizowany tego typu jest stosowany wszędzie tam, gdzie wymagana jest precyzja ruchu liniowego, wysoka wydajność oraz niezawodność użytkowania. Często jest wykorzystywany w:
- Automatyzacji procesów produkcyjnych – linie montażowe, przenośniki, sortowniki, systemy pakowania
- Technologii maszynowej i robotyce – do sterowania ruchami ramion i chwytaków
- Systemach transportu i podnoszenia – pakowanie, przenoszenie materiałów
- Przemyśle spożywczym, chemicznym i farmaceutycznym – dzięki odpowiednim materiałom odpornym na korozję
- Budowie maszyn specjalnych oraz urządzeń pomiarowych
Kluczowe cechy i zalety siłownika FESTO DSBC-40-100-PPVA-N3
- Dwustronne działanie umożliwia pełną kontrolę położenia tłoka
- Regulowana amortyzacja pneumatyczna (PPV) w położeniach końcowych zwiększa żywotność siłownika oraz bezpieczeństwo procesu
- Solidna konstrukcja z wysokogatunkowych materiałów: korpus z anodowanego stopu aluminium, tłoczysko ze stali wysokostopowej, elementy tłoka i uszczelnienia z trwałych polimerów
- Szeroki zakres temperatur pracy: od -20°C do +80°C
- Możliwość pracy w układach na powietrzu olejonym lub nieolejonym
- Wysoka odporność korozyjna (klasa CRC 2 – średnia odporność)
- Uniwersalność montażu: do zabudowy w dowolnej pozycji z użyciem gwintów wewnętrznych lub osprzętu montażowego FESTO
- Sygnalizacja położenia tłoka z wykorzystaniem czujników
Dlaczego warto wybrać siłownik DSBC-40-100-PPVA-N3?
Siłownik FESTO DSBC-40-100-PPVA-N3 to niezawodne rozwiązanie, przeznaczone do pracy ciągłej w wymagających aplikacjach. Odpowiednia konstrukcja i użyte materiały zapewniają trwałość oraz minimalizują przestoje serwisowe. Możliwość regulacji i zastosowania w różnorodnych instalacjach sprawia, że jest to jeden z najczęściej wybieranych komponentów automatyki przemysłowej w segmencie siłowników pneumatycznych.
Elastyczność montażu, wysoka wydajność i pewność działania czynią ten model uniwersalnym rozwiązaniem dla przedsiębiorstw poszukujących komponentów automatyki najwyższej klasy.
