Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -20°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Uszczelnienia | NBR(na zamówienie Viton) |
| Zakres średnic | Ø12 do Ø100 |

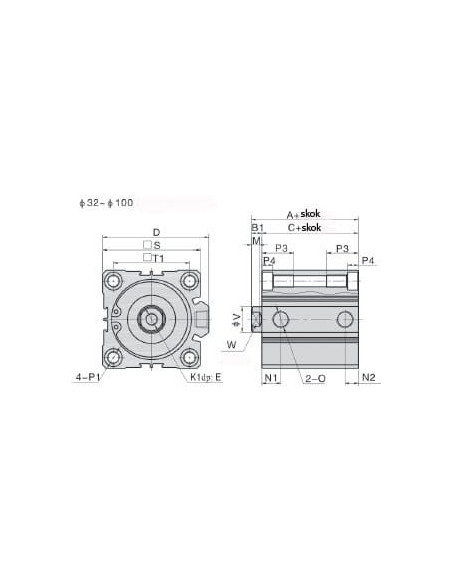

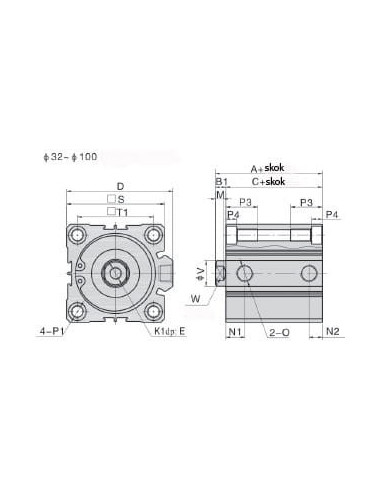

| Średnica | 32 mm |
| SKOK | 20 |
| A+SKOK | 50 |
| C+SKOK | 42 |
| B1 | 7 |
| D | 49,5 |
| E | 13 |
| K1 | M8x1,25 |
| M | 6 |
| N1 | 10,5 |
| N2 | 7,5 |
| O | 1/8" |
| P1 | M6x1,0 |
| P3 | 17 |
| P4 | 7 |
| S | 45 |
| T1 | 34 |
| V | 16 |
| W | 14 |
| Kod producenta | ACQ32X20G |
Siłownik dociskowy ACQ32X20G – niezawodność w kompaktowej formie
Siłownik dociskowy ACQ32X20G o średnicy 32 mm i skoku 20 mm to komponent pneumatyczny wysokiej jakości, który doskonale sprawdza się w zaawansowanych systemach automatyki przemysłowej. Wersja ta nie posiada magnesu, dzięki czemu znajduje zastosowanie wszędzie tam, gdzie detekcja położenia tłoka nie jest wymagana.
Zastosowanie siłownika pneumatycznego D32x20 bez magnesu
Siłownik pneumatyczny serii ACQ znajduje swoje miejsce w różnorodnych gałęziach przemysłu, szczególnie w maszynach pakujących, urządzeniach montażowych, liniach produkcyjnych oraz systemach manipulacyjnych. Dzięki specjalnej konstrukcji i kompaktowym wymiarom umożliwia efektywną pracę w ograniczonych przestrzeniach oraz w aplikacjach wymagających krótkiego skoku i precyzyjnego docisku.
- Automatyka przemysłowa – idealne rozwiązanie do powtarzalnych, dynamicznych cykli pracy
- Maszyny montażowe – stosowany jako siłownik roboczy lub dociskowy w stanowiskach montażowych
- Przemysł spożywczy i farmaceutyczny – bezpieczna praca z przefiltrowanym sprężonym powietrzem
- Systemy pakujące i etykietujące – precyzyjne sterowanie ruchem w kompaktowych aplikacjach
Budowa i zalety konstrukcyjne siłownika dociskowego ACQ32X20G
Kompaktowa obudowa z anodowanego aluminium gwarantuje trwałość oraz odporność na korozję. Tłoczysko wykonane ze stali węglowej chromowanej zapewnia wysoką odporność na zużycie oraz płynną pracę nawet w trudnych warunkach przemysłowych. Mechaniczna amortyzacja pozwala na stabilność i ochronę elementów podczas końcowych faz ruchu.
Uszczelnienia NBR zapewniają szczelność i bezproblemową eksploatację. Istnieje możliwość zastosowania specjalnych uszczelnień Viton, dedykowanych do pracy w podwyższonej temperaturze otoczenia – nawet do 150°C.
- Prosta integracja z systemami pneumatycznymi dzięki standardowym wymiarom i gwintom przyłączy
- Niewymagane smarowanie, co znacząco obniża koszty obsługi i utrzymania ruchu
- Zakres pracy od 1 do 10 bar umożliwia dopasowanie do różnych aplikacji i wymagań procesowych
Typowe właściwości i korzyści z zastosowania siłownika ACQ32X20G
Siłownik dociskowy ACQ32X20G został zaprojektowany do intensywnej pracy w szerokim zakresie temperatur oraz warunków środowiskowych. Dzięki solidnej konstrukcji i wysokiej jakości materiałom wyróżnia się długą żywotnością oraz niezawodnością działania. Jest szczególnie polecany do aplikacji, gdzie ważna jest powtarzalność ruchu i precyzyjne ustawienie pozycji krańcowych.
- Bezproblemowa zabudowa w ograniczonych przestrzeniach
- Wysoka odporność na czynniki zewnętrzne
- Uniwersalność montażu dzięki wielu gniazdom i punktom przyłączeniowym
- Możliwość pracy w aplikacjach wymagających zarówno krótkich, jak i długotrwałych cykli
Dzięki swoim właściwościom konstrukcyjnym i szerokim możliwościom eksploatacyjnym, siłownik ACQ32X20G D32x20 doskonale sprawdza się w codziennej pracy w przemyśle – wszędzie tam, gdzie liczy się niezawodność, precyzja i łatwa integracja z innymi komponentami pneumatycznymi.
