Dane techniczne
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -20°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal węglowa chromowana CK45 |
| Profil | anodowane aluminium |
| Uszczelnienia | NBR(na zamówienie Viton) |
| Zakres średnic | Ø12 do Ø100 |

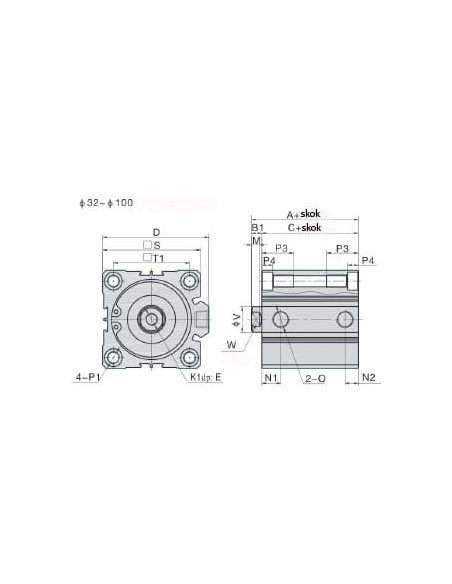

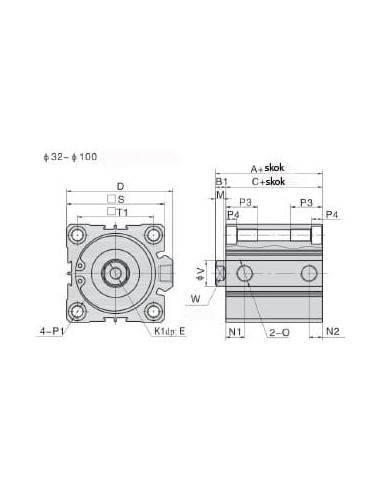

| Średnica | 32 mm |
| SKOK | 10 |
| A+SKOK | 40 |
| C+SKOK | 33 |
| B1 | 7 |
| D | 49,5 |
| E | 13 |
| K1 | M8x1,25 |
| M | 6 |
| N1 | 10,5 |
| N2 | 7,5 |
| O | 1/8" |
| P1 | M6x1,0 |
| P3 | 17 |
| P4 | 7 |
| S | 45 |
| T1 | 34 |
| V | 16 |
| W | 14 |
| Kod producenta | ACQ32X10G |
Siłownik dociskowy pneumatyczny ACQ32X10G D32x10
Siłownik dociskowy ACQ32X10G o wymiarach D32x10 mm to precyzyjny element napędowy przeznaczony do zadań przemysłowych wymagających krótkiego, silnego ruchu dociskowego. Kompaktowa konstrukcja umożliwia montaż tego siłownika w miejscach o ograniczonej przestrzeni, zachowując jednocześnie wysoką wydajność pracy. Cylinder nie posiada magnesu, co pozwala na jego zastosowanie wszędzie tam, gdzie detekcja położenia tłoczyska nie jest wymagana.
Zalety siłownika pneumatycznego ACQ32X10G
- Wytrzymałość i trwałość dzięki zastosowaniu anodowanego aluminium oraz chromowanego tłoczyska CK45.
- Kompaktowa budowa ułatwiająca montaż w ciasnych przestrzeniach i na liniach produkcyjnych.
- Szeroki zakres temperatur pracy, umożliwiający bezawaryjne funkcjonowanie nawet w trudnych warunkach przemysłowych.
- Zwiększona odporność na korozję i uszkodzenia mechaniczne dzięki zastosowanym materiałom.
- Bezobsługowa praca – smarowanie nie jest wymagane.
- Możliwość pracy z przefiltrowanym sprężonym powietrzem.
Typowe zastosowanie siłownika ACQ32X10G
Siłownik dociskowy znajduje szerokie zastosowanie w automatyce przemysłowej, montażu, liniach produkcyjnych oraz przy realizacji procesów wymagających powtarzalnego, precyzyjnego docisku. Stosowany jest m.in. w urządzeniach mocujących, systemach pakujących, zaciskach oraz automatyzacji stanowisk montażowych. Konstrukcja tego rodzaju sprawdza się przy automatycznym pozycjonowaniu detali oraz w systemach wymagających szybkiego cyklu pracy z powtarzalnym ruchem prostoliniowym.
Budowa i materiały siłownika pneumatycznego
Obudowa oraz pokrywy siłownika wykonane są z anodowanego aluminium, co zapewnia ochronę przed szkodliwym wpływem czynników zewnętrznych i długą żywotność. Tłoczysko z chromowanej stali CK45 gwarantuje odporność na zużycie nawet przy intensywnej eksploatacji. Uszczelnienia NBR opcjonalnie mogą zostać zastąpione uszczelnieniami z Vitonu dla podwyższonej odporności temperaturowej.
Możliwości montażowe i kompatybilność
- Siłownik wyposażony jest w standardowe mocowania oraz gwinty umożliwiające łatwy i szybki montaż.
- Zakres średnic od Ø12 do Ø100 mm umożliwia dobór odpowiedniego wariantu zależnie od potrzeb aplikacji.
- Konstrukcja zgodna z przemysłowymi normami umożliwia integrację z wieloma układami pneumatycznymi.
Wybór siłownika dociskowego ACQ32X10G to pewność efektywnej pracy w aplikacjach wymagających niezawodnego, precyzyjnego docisku. Solidna budowa, niezawodne działanie oraz uniwersalność zastosowania sprawiają, że jest to rozwiązanie chętnie wybierane do nowoczesnych systemów automatyki.
