Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | od -20°C do +80°C (dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium lakierowane |
| Tłoczysko | stal węglowa chromowana CK45 |
| Pręty montażowe | stal węglowa chromowana CK45 |
| Standard | CNOMO / AFNOR NF E 49-001 |
| Tuleja | anodowane aluminium |
| Uszczelnienia | tłoczysko-NBR / tłok-poliuretan(opcja Viton) |
| Zakres średnic | Ø25 do Ø200 |
| Średnica | 50 mm |
| SKOK | 400 |
| ØA | 18 mm |
| B | M16x1,5 |
| ØC | 32 |
| E | 70 |
| F | 36 |
| G | 15 |
| L | 110 |
| L+SKOK | 510 |
| P | 13 |
| T | 24 |
| D | M8 |
| K | 23 |
| W | G1/4 |
| M | 65 |
| N | 49 |
| J1 | 18,5 |
| J2 | 23,5 |
| R1 | 4,5 |
| R2 | 10 |

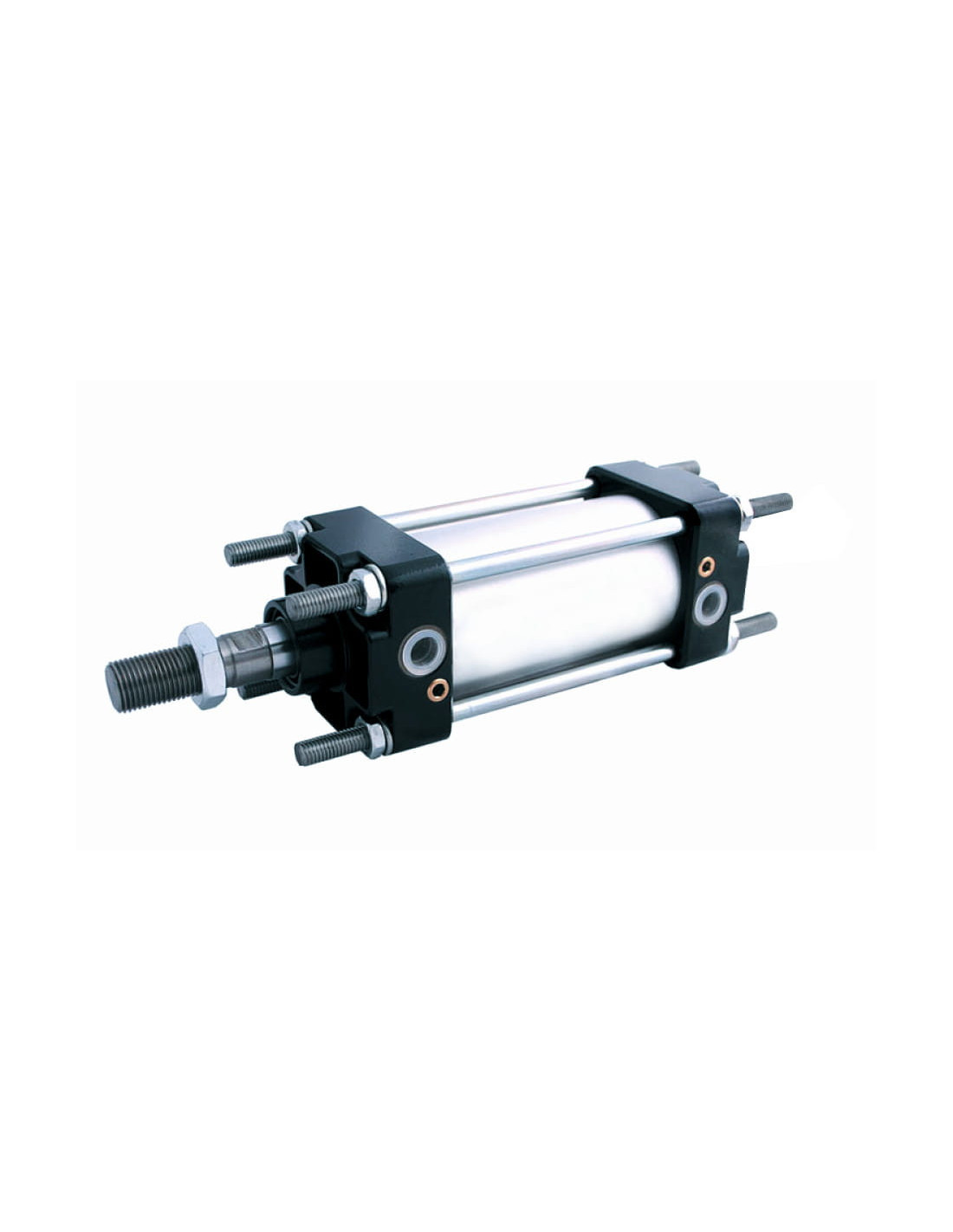

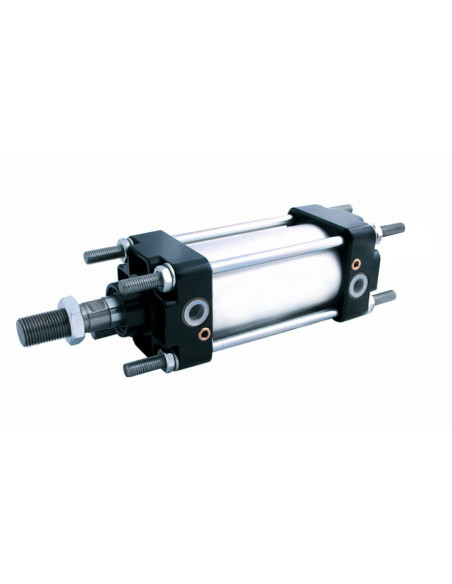

Siłownik pneumatyczny CNOMO D50x400 – wytrzymałe rozwiązanie przemysłowe
Siłownik pneumatyczny CNOMO D50x400 to wysokiej klasy element wykonawczy stosowany w wielu gałęziach przemysłu. Urządzenie zostało zaprojektowane zgodnie ze standardami CNOMO / AFNOR NF E 49-001, co zapewnia jego kompatybilność oraz łatwą integrację z różnymi systemami automatyki przemysłowej. Średnica tłoka wynosząca 50 mm oraz skok 400 mm sprawiają, że znajduje zastosowanie zarówno w aplikacjach wymagających średnich, jak i większych sił roboczych.
Solidna konstrukcja i niezawodność siłownika pneumatycznego ze szpilkami
Konstrukcja siłownika opiera się na lakierowanych pokrywach z aluminium, anodowanej tulei oraz tłoczysku i prętach montażowych wykonanych z chromowanej stali węglowej CK45. Takie połączenie materiałów gwarantuje dużą odporność na korozję i uszkodzenia mechaniczne, a także długą żywotność w trudnych warunkach przemysłowych. Zastosowanie szpilek umożliwia stabilny i prosty montaż siłownika w różnych układach maszynowych.
Pneumatyczna amortyzacja i zakres zastosowań
Urządzenie wyposażono w pneumatyczną amortyzację, eliminującą ryzyko uszkodzeń wynikających zbyt gwałtownego zakończenia ruchu tłoczyska. Dzięki temu siłownik jest szczególnie polecany do pracy w dynamicznych układach automatyki maszyn, przenośnikach, systemach pakujących, stanowiskach montażowych i liniach produkcyjnych.
- Wytrzymałość na ciśnienie robocze od 1 do 10 bar
- Dostosowany do pracy z przefiltrowanym sprężonym powietrzem
- Nie wymaga dodatkowego smarowania
- Zakres temperatur otoczenia od -20°C do +80°C (z opcją Viton do +150°C)
- Uszczelnienia z NBR lub poliuretanu – opcjonalnie Viton do pracy w agresywnych środowiskach
Typowe wykorzystanie siłowników CNOMO D50x400
Siłowniki pneumatyczne CNOMO są wykorzystywane przede wszystkim w:
- Automatyce przemysłowej
- Przemyśle spożywczym i opakowaniowym
- Technice montażowej i manipulacyjnej
- Liniach transportowych i systemach sortujących
Dzięki zastosowaniu pneumatycznej amortyzacji siłownik sprawdzi się szczególnie tam, gdzie wymagana jest płynność ruchu, precyzja oraz minimalizacja drgań końcowych. Aluminiowa konstrukcja ogranicza wagę urządzenia, a wysoka szczelność i odporność materiałów na zużycie zapewniają długotrwałe, bezawaryjne użytkowanie.
Siłownik tłokowy CNOMO – prosty montaż i szeroki zakres średnic
Produkt przeznaczony jest do instalacji w istniejących systemach zgodnych z normą CNOMO, oferując jednocześnie możliwość wyboru innych średnic (zakres od Ø25 do Ø200), co umożliwia dopasowanie do aktualnych potrzeb produkcyjnych. Gniazdo przyłączeniowe G1/4 ułatwia i przyspiesza proces instalacji w układzie pneumatycznym.
Dzięki połączeniu wytrzymałości, uniwersalności oraz łatwości montażu siłownik pneumatyczny D50x400 CNOMO jest często wybieranym rozwiązaniem w nowoczesnych zakładach produkcyjnych. Wybierając ten typ siłownika, uzyskuje się niezawodny komponent przeznaczony do zastosowań wymagających precyzyjnej oraz powtarzalnej pracy w zautomatyzowanych liniach technologicznych.
