Dane techniczne
| UWAGA! | Nakrętki należy zamawiać osobno |
| Ciśnienie pracy | 1-10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0 °C ÷ +40 °C |
| Temperatura otoczenia | -10 °C ÷ +80 °C(dla Vitonu +150°C) |
| Amortyzacja | mechaniczna |
| Pokrywy | anodowane aluminium |
| Tłoczysko | stal nierdzewna AISI 303 |
| Standard | ISO 6432 dla średnic tłoka D16-25 |
| Tuleja | stal nierdzewna AISI 304 |
| Uszczelnienia | poliuretan(na zamówienie Viton) |
| Zakres średnic | Ø16 do Ø63 |
| Średnica | 16 mm |
| SKOK | 10 |
| A | M6 |
| A1 | 6 |
| B | M16x1,5 |
| C | 12 |
| CH | 5 |
| D | 19 |
| E | 6 |
| F | 18 |
| G | M5 |
| K | 22 |
| K+SKOK | 32 |
| L | 16 |
| M | 109 |
| M+2xSKOK | 129 |
| N | 9 |
| P | 53 |
| P+SKOK | 63 |
| R | 82 |
| R+2xSKOK | 102 |

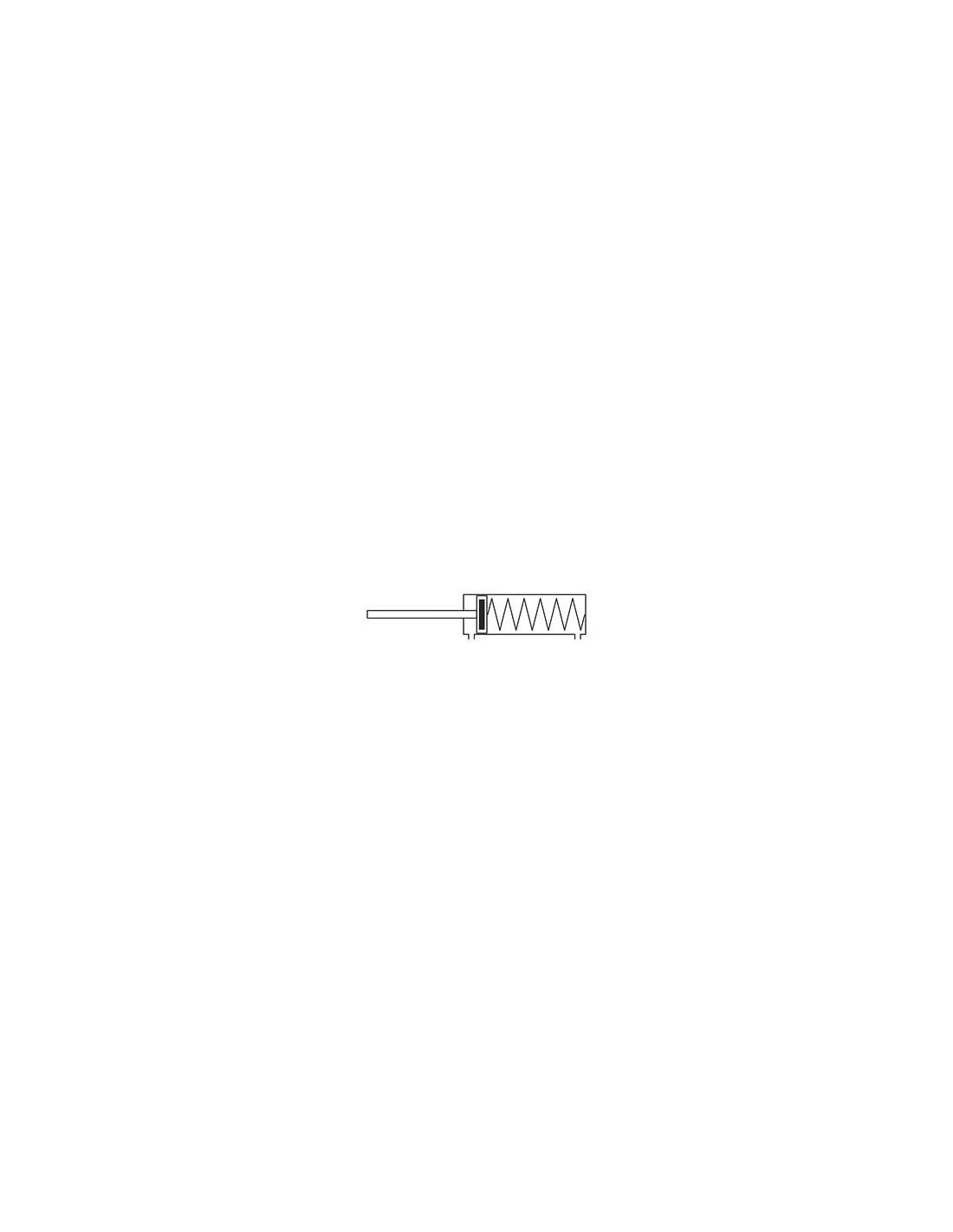

Siłownik pneumatyczny okrągły ISO 6432 D16x10 – jednostronnego działania, wysuw sprężyną
Siłownik pneumatyczny okrągły ISO 6432 D16x10 o jednostronnym działaniu z wysuwem realizowanym przez sprężynę to kompaktowy element automatyki przemysłowej, zaprojektowany z myślą o niezawodnej pracy w różnorodnych aplikacjach. Kompaktowa konstrukcja oraz zgodność ze standardem ISO 6432 sprawiają, że siłownik doskonale sprawdza się w instalacjach o ograniczonej przestrzeni montażowej.
Zalety siłownika pneumatycznego okrągłego ISO 6432 D16x10
- Wytrzymałość na korozję dzięki zastosowaniu nierdzewnych materiałów (AISI 303, AISI 304)
- Kompaktowe wymiary – idealny do zastosowań, w których liczy się miejsce montażu
- Niskie wymagania konserwacyjne – smarowanie niewymagane
- Szybki i płynny ruch dzięki amortyzacji mechanicznej
- Łatwa integracja z systemami – pełna zgodność ze standardem ISO 6432
- Możliwość pracy w szerokim zakresie temperatur otoczenia (-10°C do +80°C, z uszczelnieniem Viton nawet do +150°C)
Typowe zastosowania siłownika pneumatycznego D16x10
Siłownik jednostronnego działania ze sprężyną jest powszechnie stosowany w automatyce przemysłowej, montażu, maszynach pakujących, liniach produkcyjnych, precyzyjnych systemach pozycjonujących oraz w aplikacjach, gdzie wymagane jest szybkie przywracanie pozycji wyjściowej po zaniku ciśnienia roboczego. Ponadto często wybierany jest do układów bezpieczeństwa i awaryjnego zatrzymywania ruchów.
- Zastosowania przemysłowe: montaż, automatyka, pakowanie
- Systemy pozycjonowania oraz urządzenia manipulacyjne
- Układy powrotu awaryjnego, np. zatrzaski, blokady, mechanizmy awaryjnego wysuwu
Możliwości rozbudowy i warianty
Siłownik pneumatyczny ISO 6432 D16x10 oferuje możliwość dopasowania uszczelnień (poliuretan lub Viton do zastosowań wysokotemperaturowych), a dla wybranych aplikacji konieczne jest zamówienie nakrętek mocujących osobno. Niewielka średnica tłoka (16 mm) oraz krótki skok (10 mm) pozwalają na zastosowanie siłownika w precyzyjnych aplikacjach o ograniczonym zakresie ruchu.
