Dane techniczne
| Ciśnienie pracy | 1 - 10 bar |
| Medium | przefiltrowane sprężone powietrze |
| Smarowanie | niewymagane |
| Temperatura medium | 0°C do +40°C |
| Temperatura otoczenia | -30°C do +80°C(dla Vitonu +150°C) |
| Amortyzacja | pneumatyczna |
| Pokrywy | aluminium malowane proszkowo |
| Tłoczysko | stal węglowa chromowana CK45(opcja stal nierdzewna AISI 420) |
| Profil | anodowane aluminium |
| Standard | ISO 6431/15552 |
| Uszczelnienia | poliuretan(opcja Viton) |
| Zakres średnic | Ø32 do Ø125 |

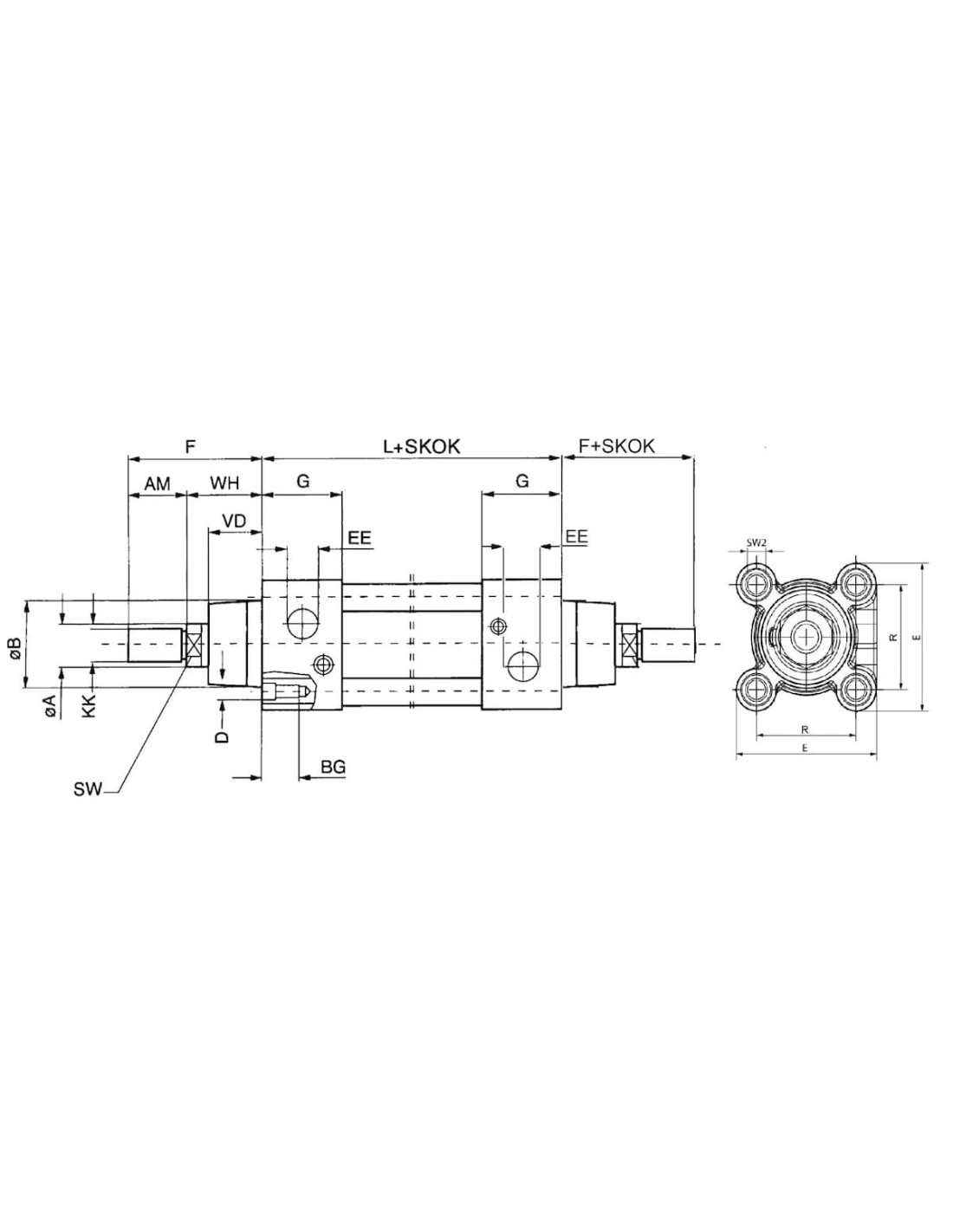

| Średnica | 63 mm |
| SKOK | 100 |
| A | 20 |
| B | 45 |
| D | M8 |
| E | 75 |
| F | 69 |
| F+SKOK | 169 |
| G | 35 |
| L | 121 |
| L+SKOK | 221 |
| R | 56,5 |
| AM | 32 |
| BG | 16 |
| EE | G3/8 |
| KK | M16x1,5 |
| SW | 16 |
| VD | 28 |
| WH | 37 |

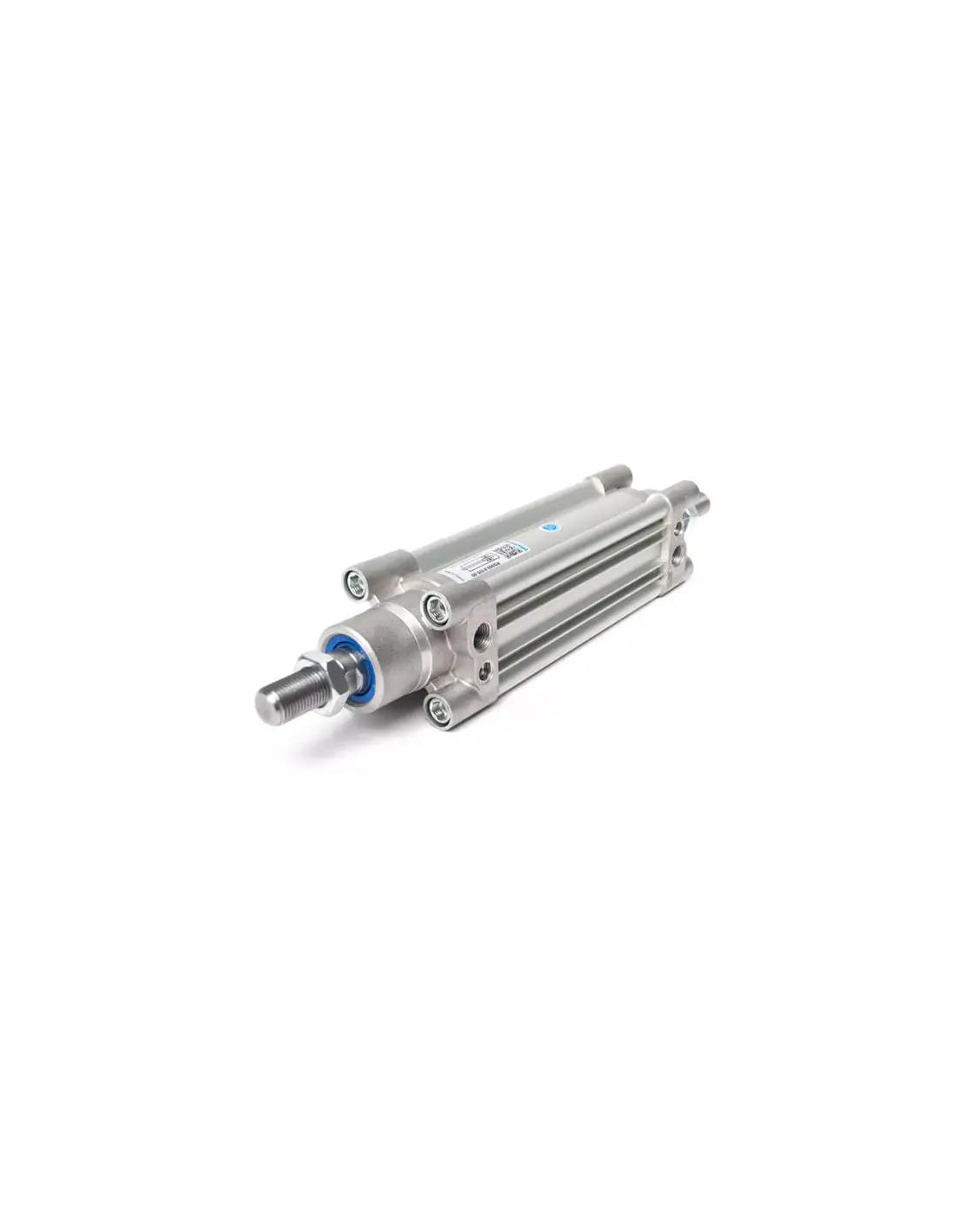

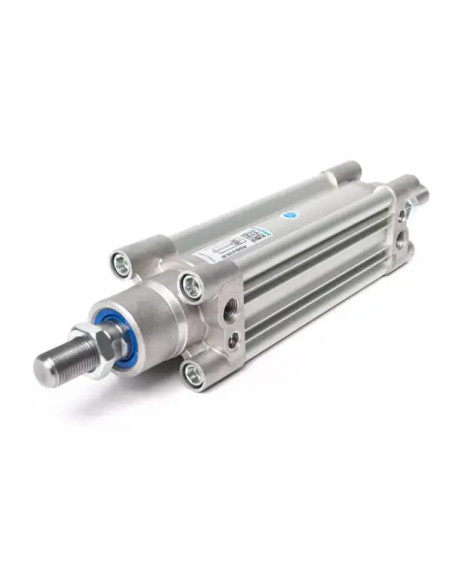

Siłownik pneumatyczny ISO 15552/6431 D63x100 – wydajne rozwiązanie do zastosowań przemysłowych
Siłownik pneumatyczny dwustronnego działania zgodny z normą ISO 15552/6431 o średnicy tłoka 63 mm oraz skoku 100 mm to niezawodne rozwiązanie dla nowoczesnych układów automatyki przemysłowej. Dzięki zastosowaniu dwustronnego tłoczyska oraz amortyzacji pneumatycznej, urządzenie zapewnia wysoką precyzję i wydajność pracy w różnorodnych zastosowaniach.
Najważniejsze zalety siłownika
- Długa żywotność dzięki chromowanemu tłoczysku ze stali CK45 oraz wysokiej jakości uszczelnieniom poliuretanowym (opcjonalnie Viton).
- Odporność na trudne warunki – aluminiowy profil anodowany oraz lakierowane proszkowo pokrywy zapewniają ochronę przed korozją i wpływem środowiska.
- Łatwy montaż i integracja z innymi komponentami zgodnie z wymiarami ISO 15552 – szeroki zakres akcesoriów mocujących.
- Uniwersalność zastosowania – możliwość pracy w zakresie temperatur od -30°C do +80°C oraz do +150°C przy uszczelnieniach Viton.
- Niskie wymagania serwisowe – brak konieczności smarowania podczas eksploatacji.
Zastosowania siłowników pneumatycznych ISO 15552/6431
Siłownik pneumatyczny dwustronny D63x100 jest powszechnie wykorzystywany w automatyce przemysłowej, liniach montażowych, maszynach pakujących oraz przy sterowaniu ruchami w urządzeniach transportowych i manipulacyjnych. Jego parametry pozwalają na precyzyjne i powtarzalne sterowanie w systemach wymagających dużej siły oraz niezawodności, zarówno w środowiskach suchych, jak i zapylonych.
Przykładowe branże, w których znajdują zastosowanie:
- Automatyka przemysłowa
- Maszyny spożywcze i pakujące
- Transport bliski i systemy przenośników
- Manipulatory oraz uchwyty robotyczne
- Systemy sortujące i rozdzielające
Budowa i funkcjonowanie siłownika dwustronnego
W zastosowanym rozwiązaniu tłoczysko znajduje się po obu stronach tłoka, co umożliwia równomierne rozłożenie sił i zapewnia identyczne parametry wysuwu i wsuwu. Amortyzacja pneumatyczna pozwala na płynne wyhamowanie ruchu tłoka na końcu skoku, co zwiększa trwałość oraz komfort eksploatacji urządzenia.
Standardy i kompatybilność
Produkt spełnia wymagania normy ISO 15552/6431, co gwarantuje pełną wymienność z innymi siłownikami tego standardu oraz łatwość implementacji w istniejących i nowych systemach pneumatycznych.
