Dane techniczne
| Materiał | Mosiądz niklowany |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 301 |
| Medium | Sprężone powietrze, próżnia, woda lub para wodna. |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C (NBR), -40°C do +130°C (EPDM) |
| O-Ring | NBR (EPDM na zapytanie) |
| Pierścień zabezpieczający | Mosiądz niklowany |
| Wąż | 8 mm |

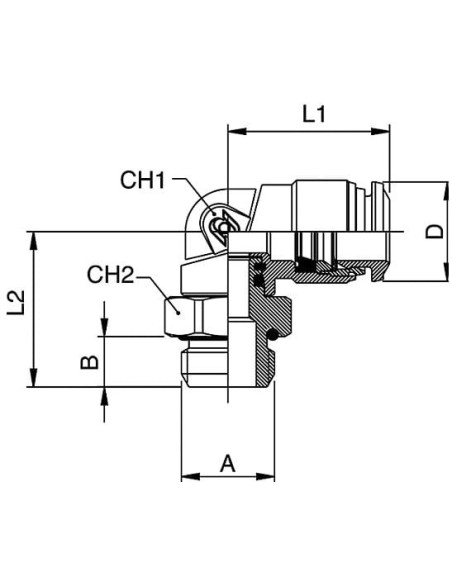

| A | M12x1,5 |
| B | 7,5 |
| L1 | 22,5 |
| L2 | 22 |
| CH1 | 12 |
| CH2 | 16 |
| D | 14,5 |
Złączka pneumatyczna wtykowa kątowa obrotowa M12x1,5 GZ do węża 8 mm – solidne połączenie pneumatyczne
Złączka pneumatyczna wtykowa kątowa obrotowa M12x1,5 GZ to wysokiej jakości element przeznaczony do szybkiego i niezawodnego łączenia przewodów pneumatycznych. Wyróżnia się konstrukcją umożliwiającą obrót wokół własnej osi, co znacząco ułatwia montaż oraz eksploatację w miejscach o ograniczonej przestrzeni. Model ten jest przeznaczony do współpracy z wężami o średnicy 8 mm.
Zastosowanie złączki pneumatycznej M12x1,5 – uniwersalność i niezawodność
Kątowa złączka pneumatyczna typu wtykowego wykorzystywana jest przede wszystkim w układach pneumatycznych oraz instalacjach transportujących media takie jak sprężone powietrze, próżnia, woda czy para wodna. Dzięki temu znajduje szerokie zastosowanie w:
- automatyce przemysłowej,
- maszynach produkcyjnych i liniach montażowych,
- systemach transportu pneumatycznego,
- urządzeniach do podciśnienia,
- branży AGD oraz hydraulice siłowej.
Zalety i cechy kluczowe złączki M12x1,5 GZ do węża 8 mm
Złączka wyróżnia się wytrzymałością mechaniczną i odpornością na korozję dzięki zastosowaniu mosiądzu niklowanego jako materiału korpusu. Pierścień zaciskowy został wykonany z wysokogatunkowej stali nierdzewnej AISI 301, co pozwala na wielokrotne użytkowanie i zapewnia szczelność połączenia nawet w wymagających warunkach. Zastosowany O-Ring NBR (opcjonalnie EPDM) gwarantuje bezpieczeństwo pracy w szerokim zakresie temperatur oraz ciśnień.
Najważniejsze cechy użytkowe:
- Możliwość obrotu złączki eliminuje ryzyko skręcania węża i przedłuża jego żywotność,
- Przeznaczenie do węża o średnicy zewnętrznej 8 mm zapewnia uniwersalność zastosowań,
- Szeroki zakres ciśnienia roboczego: od -0,99 do +20 bar,
- Odporność na temperatury od -20°C do +80°C (NBR) oraz od -40°C do +130°C (EPDM),
- Precyzyjne wykonanie oraz szczelność zapewniają niezawodność każdej instalacji.
Typowe miejsca zastosowania złączki pneumatycznej wtykowej kątowej
Złączka pneumatyczna kątowa obrotowa M12x1,5 idealnie sprawdzi się w miejscach, gdzie tradycyjne liniowe połączenia są utrudnione lub niemożliwe. Stosowana jest w rozbudowanych instalacjach pneumatycznych, maszynach przemysłowych, aparaturze laboratoryjnej oraz systemach próżniowych – wszędzie tam, gdzie liczy się trwałość, szczelność i swoboda montażu.
Prezentowana złączka umożliwia szybkie i bezproblemowe łączenie oraz odłączanie przewodów, co pozwala na elastyczne dostosowanie instalacji do zmieniających się potrzeb.
