Dane techniczne
| Materiał | Mosiądz niklowany |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 301 |
| Medium | Sprężone powietrze, próżnia, woda lub para wodna. |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C (NBR), -40°C do +130°C (EPDM) |
| O-Ring | NBR (EPDM na zapytanie) |
| Pierścień zabezpieczający | Mosiądz niklowany |
| Wąż | 8 mm |

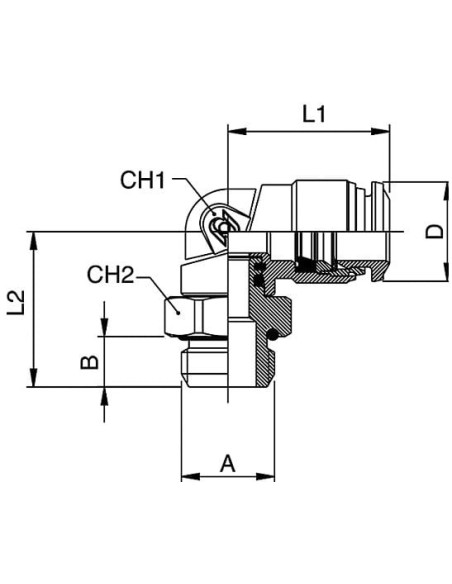

| A | G1/4" |
| B | 7 |
| L1 | 22,5 |
| L2 | 21,5 |
| CH1 | 12 |
| CH2 | 16 |
| D | 14,5 |
Złączka pneumatyczna wtykowa kątowa obrotowa G 1/4 GZ do węża 8 mm – precyzja i niezawodność połączeń
Złączka pneumatyczna wtykowa kątowa obrotowa G 1/4 GZ, przeznaczona do węża o średnicy 8 mm, to wysokiej jakości element instalacji pneumatycznych, wykonany z trwałego mosiądzu niklowanego. Dzięki swojej konstrukcji umożliwia szybkie i szczelne podłączanie przewodów pneumatycznych w miejscach o ograniczonej przestrzeni oraz tam, gdzie wymagane jest obrotowe połączenie, co znacznie ułatwia montaż i eksploatację.
Zastosowanie złączki pneumatycznej kątowej do węża fi 8 mm
Złączki pneumatyczne wtykowe kątowe obrotowe G 1/4 GZ doskonale sprawdzają się w:
- instalacjach przemysłowych wykorzystujących sprężone powietrze,
- aplikacjach z próżnią,
- systemach przesyłu wody oraz pary wodnej,
- układach automatyki i robotyki przemysłowej,
- montażu maszyn, narzędzi pneumatycznych oraz stanowisk produkcyjnych.
Zalety złączki pneumatycznej wtykowej kątowej obrotowej
- Kompaktowa i wytrzymała konstrukcja – mosiądz niklowany zapewnia odporność na korozję i uszkodzenia mechaniczne.
- Obrotowa głowica – umożliwia swobodny obrót, eliminując naprężenia wężów i minimalizując ryzyko uszkodzeń przy ruchu instalacji.
- Szybki montaż – złącze wtykowe gwarantuje łatwe i szybkie podłączanie oraz odłączanie przewodów bez użycia specjalnych narzędzi.
- Wysoka szczelność – dzięki zastosowaniu uszczelnienia NBR (lub EPDM na zamówienie), złączka jest odporna na różne media i zapewnia bezpieczną pracę w szerokim zakresie temperatur.
- Szeroki zakres pracy – możliwość zastosowania w ciśnieniu roboczym od -0,99 do +20 bar oraz temperaturze od -20°C do +80°C (dla NBR) i aż do +130°C dla uszczelnienia EPDM.
Typowe miejsca wykorzystania złączek pneumatycznych G 1/4 GZ do węża fi 8 mm
Złączki pneumatyczne tego typu są często wybierane do instalacji zautomatyzowanych linii produkcyjnych, układów sterowania pneumatycznego, systemów transportu mediów technicznych, a także w warsztatach i serwisach, gdzie kluczowe są niezawodność i łatwość obsługi połączeń. Zastosowanie mechanizmu obrotowego pozwala na minimalizację naprężeń przewodów, zwiększając żywotność całej instalacji.
Wysokiej jakości materiały i precyzyjne wykonanie
Wykorzystanie mosiądzu niklowanego oraz stalowego pierścienia zaciskowego typu AISI 301 gwarantuje trwałość i odporność na uszkodzenia mechaniczne nawet w trudnych warunkach przemysłowych. Precyzyjne wykonanie zapewnia szczelność i długowieczność połączenia.
