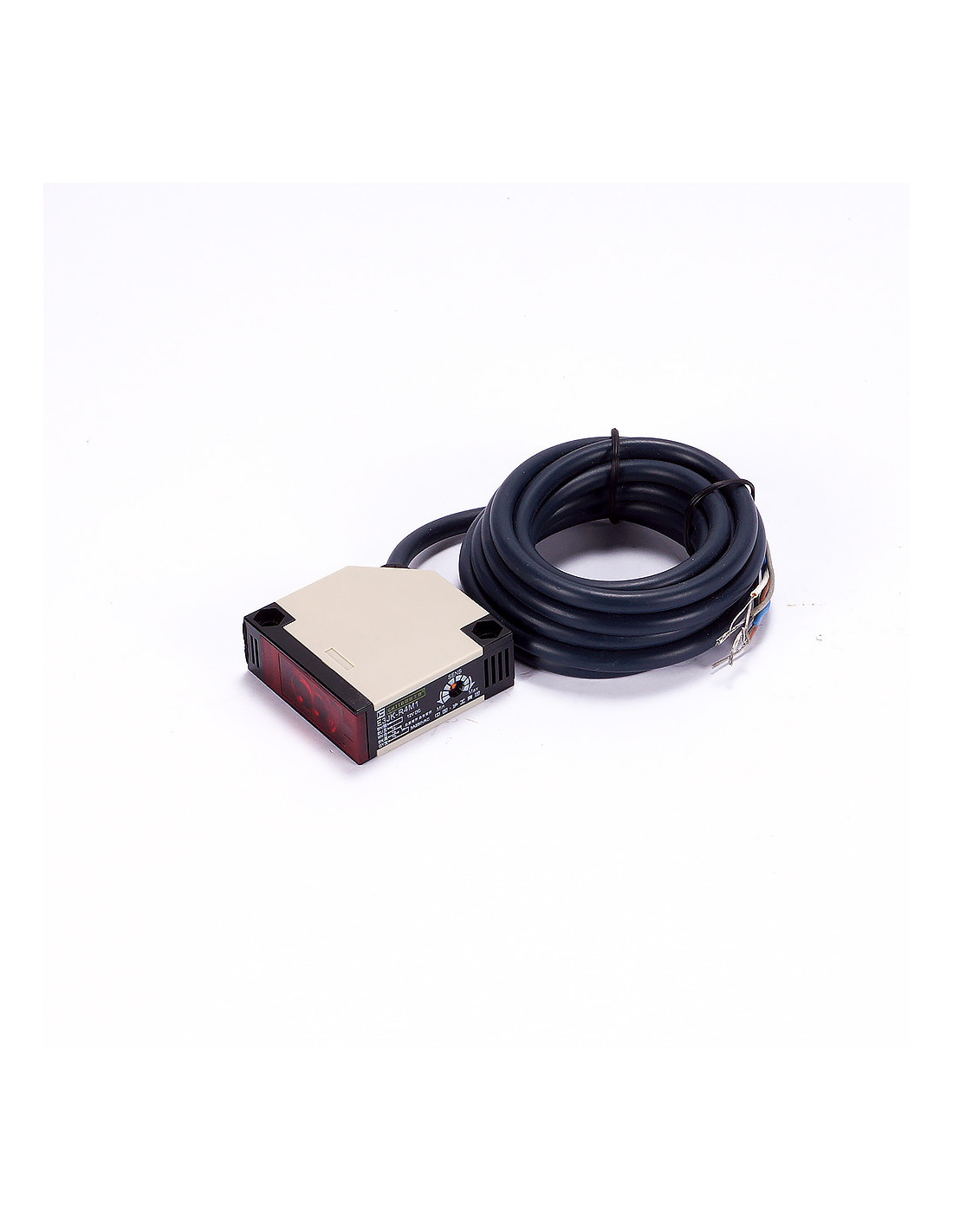

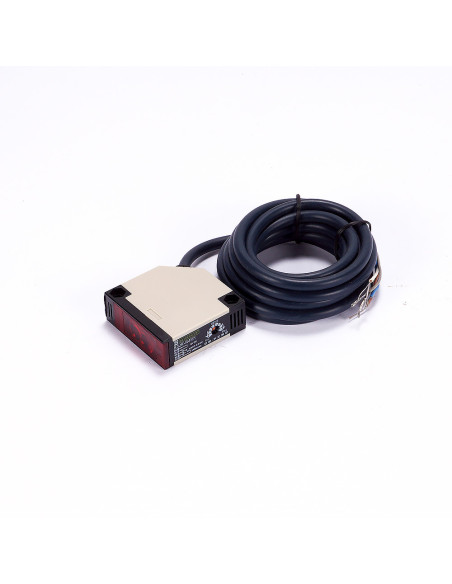

Czujnik fotoelektryczny odbiciowy (retro-reflective) E3JK-R4M1 – obudowa „kostka”, pokrętło SENS
Nadaje wiązkę światła w kierunku odbłyśnika pryzmatycznego. Gdy obiekt wejdzie między czujnik a odbłyśnik (lub silnie osłabi sygnał powrotny), przekaźnik wyjściowy przełącza stan.
Najważniejsze dane
-
Zasilanie: 12 V DC (wg etykiety).
-
Wyjście: przekaźnik SPDT (przełączne), izolowany od zasilania, obciążalność do 3 A / 250 VAC.
-
Zasięg wykrywania: typowo do 4 m z odpowiednim odbłyśnikiem (wartość realna zależy od wielkości i ustawienia lustra).
-
Regulacja czułości: potencjometr SENS (zakres Min–Max).
-
Wskaźniki: dioda LED sygnalizująca zadziałanie (umieszczona zwykle na górze lub boku obudowy).
-
Rodzina/model: E3JK-R4M1 (klon popularnego Omron E3JK).
Okablowanie
-
BN (brązowy) → +12 V DC
-
BU (niebieski) → 0 V (GND)
-
WH (biały) → COM (wspólny styk przekaźnika)
-
BK (czarny) → NO (styk normalnie otwarty)
-
GY (szary) → NC (styk normalnie zamknięty)
Jeśli po podłączeniu logika jest „odwrotna”, zamień użycie styków NO/NC – to normalne dla przekaźnika SPDT.
Montaż i ustawienia
-
Ustaw tak, aby oś optyczna trafiała w środek odbłyśnika.
-
Minimalna odległość czujnik–lustro: zwykle ≥ 10 cm (zbyt blisko grozi „oślepieniem” odbiciem).
-
Do połyskujących/metalicznych obiektów używaj polaryzowanego odbłyśnika, aby ograniczyć fałszywe detekcje.
-
Zabezpiecz wydech kablowy przed ostrym zgięciem. Obudowa tej rodziny jest zwykle IP65 (bryzgoszczelna) – nie traktować jako wodoszczelnej.
Produkt nowy, drobne ślady magazynowania. Produkt na magazynie.
