Dane techniczne
| Materiał | Mosiądz niklowany / technopolimer |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Uszczelka | NBR 70 |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 304 |
| Medium | Sprężone powietrze, próżnia |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C |
| Pierścień zabezpieczający | Technopolimer |
| Wąż | 3 mm |

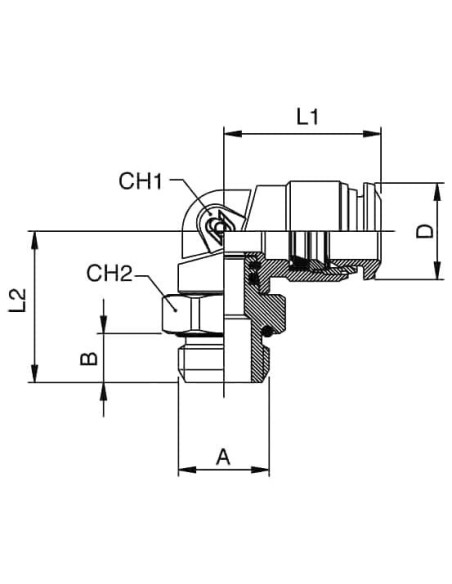

| A | M5 |
| B | 3,5 |
| L1 | 16,5 |
| L2 | 17,5 |
| CH1 | 9 |
| CH2 | 8 |
| D | 10 |

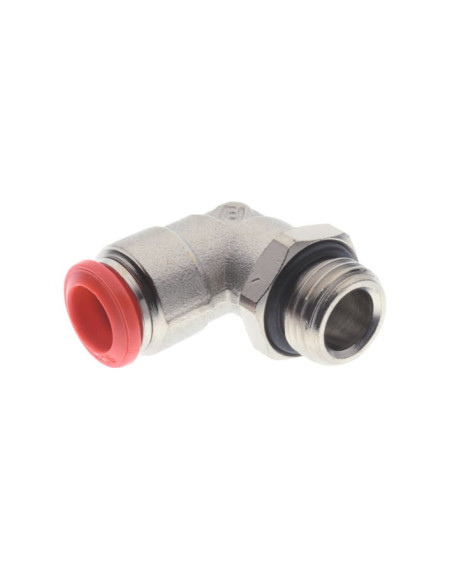

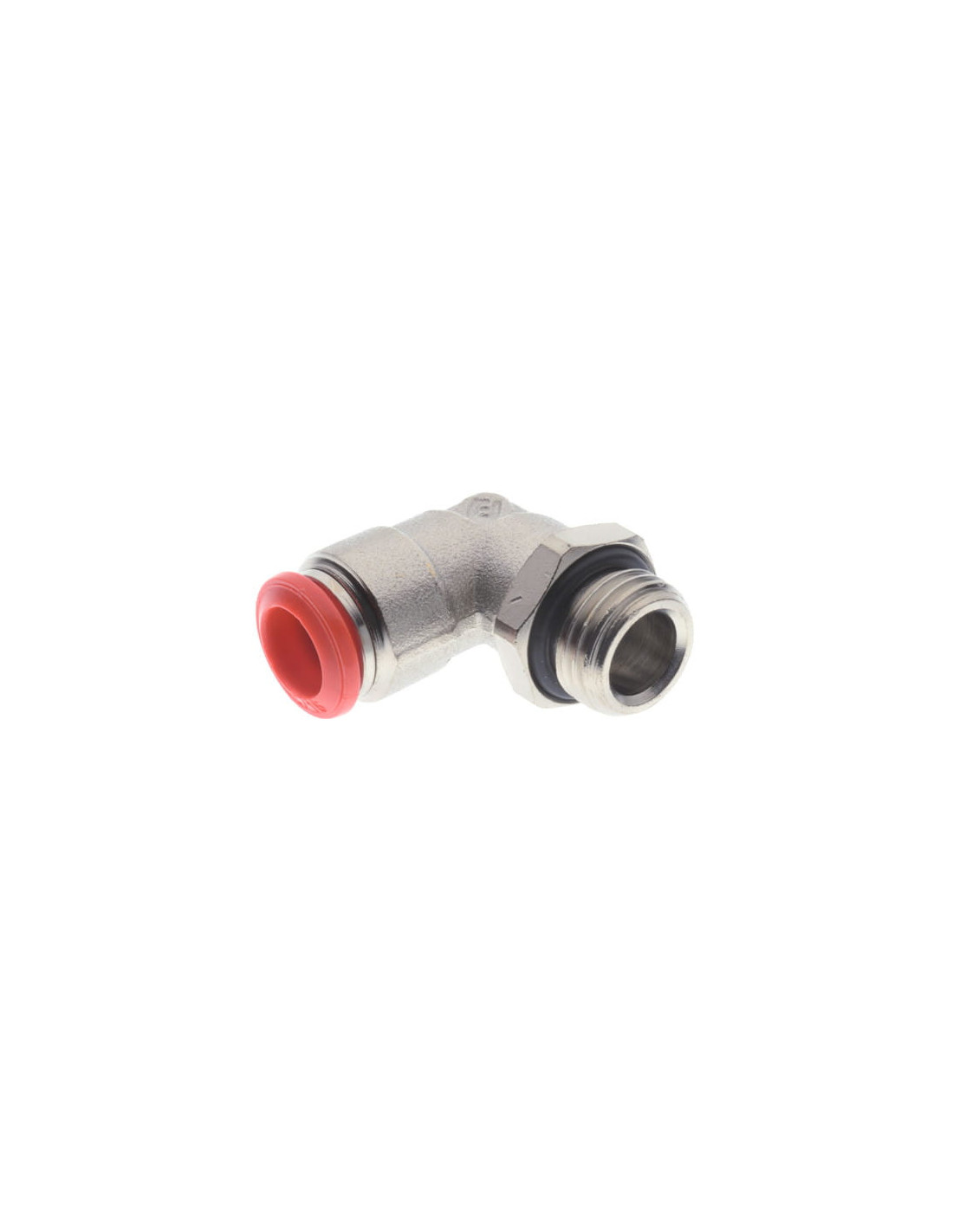

Złączka pneumatyczna wtykowa kątowa obrotowa M5 GZ – mosiądz niklowany do węża 3 mm
Złączka pneumatyczna wtykowa kątowa obrotowa przeznaczona do podłączenia elastycznego węża o średnicy 3 mm oraz gwintu zewnętrznego M5 (GZ) to rozwiązanie dedykowane instalacjom pneumatycznym wymagającym niezawodności, szczelności i trwałości. Wykonana z wysokiej jakości mosiądzu niklowanego oraz technopolimeru, gwarantuje długotrwałą odporność na korozję oraz działanie czynników chemicznych i mechanicznych.
Funkcjonalność i konstrukcja złączki pneumatycznej M5 GZ
Złączka wyposażona jest w obrotową konstrukcję kątową, co umożliwia swobodną zmianę kierunku prowadzenia węża bez ryzyka jego załamania lub skręcenia. Takie rozwiązanie ułatwia montaż w trudno dostępnych miejscach i ogranicza naprężenia w instalacji, zdecydowanie podnosząc wydajność i żywotność systemu.
Zastosowanie złączki do węża o średnicy 3 mm, M5 GZ
Produkt znajduje zastosowanie w szerokim zakresie aplikacji przemysłowych, automatyce, robotyce, lakiernictwie oraz w sektorze spożywczym, gdzie wymagane są szybkie i hermetyczne połączenia pneumatyczne. Może być wykorzystywany z sprężonym powietrzem oraz w instalacjach próżniowych.
- Kompaktowa budowa – idealna do instalacji o ograniczonej przestrzeni.
- Wytrzymałość temperaturowa od -20°C do +80°C.
- Odporność na wysokie ciśnienie robocze (od -0,99 do +20 bar).
- Uszczelka z NBR 70 zapewniająca wysoką szczelność połączenia.
- Pierścień zaciskowy ze stali nierdzewnej AISI 304 – podwyższona odporność na ścieranie i uszkodzenia mechaniczne.
Kluczowe zalety złączki pneumatycznej kątowej – mosiądz niklowany
Obrotowa budowa pozwala na płynne dopasowanie położenia węża do potrzeb instalacji, a wysokiej jakości materiały eliminują problem korozji i przecieków, nawet przy długotrwałej eksploatacji. Precyzyjne wykonanie zapewnia szybki montaż i demontaż bez użycia specjalistycznych narzędzi.
Złączka pasuje do większości standardowych instalacji przemysłowych i laboratoryjnych, znajdzie również zastosowanie w pneumatyce warsztatowej oraz urządzeniach precyzyjnych. Dzięki uniwersalnej konstrukcji sprawdzi się wszędzie tam, gdzie wymagana jest nie tylko trwałość, ale także mobilność połączenia pneumatycznego.
