Dane techniczne
| Materiał | Mosiądz niklowany / technopolimer |
| Uwagi | W przypadku braku produktu w magazynie minimalna ilość zamówienia wynosi 10 sztuk |
| Uszczelka | NBR 70 |
| Materiał pierścienia zaciskowego | Stal nierdzewna AISI 304 |
| Medium | Sprężone powietrze, próżnia |
| Ciśnienie robocze | -0,99 do +20 bar |
| Temperatura robocza | -20°C do +80°C |
| Pierścień zabezpieczający | Technopolimer |
| Wąż | 6 mm |

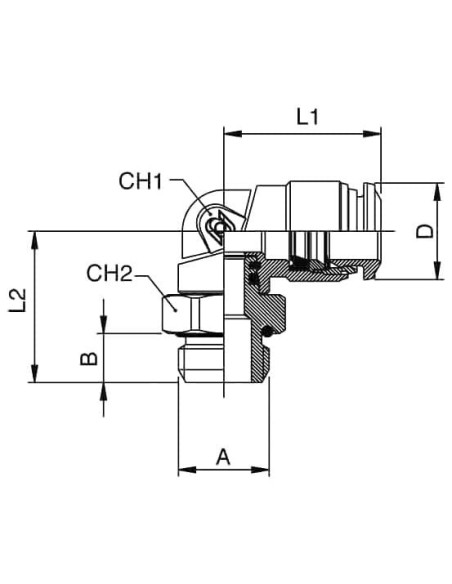

| A | M5 |
| B | 3,5 |
| L1 | 21 |
| L2 | 20 |
| CH1 | 11 |
| CH2 | 11 |
| D | 12,5 |

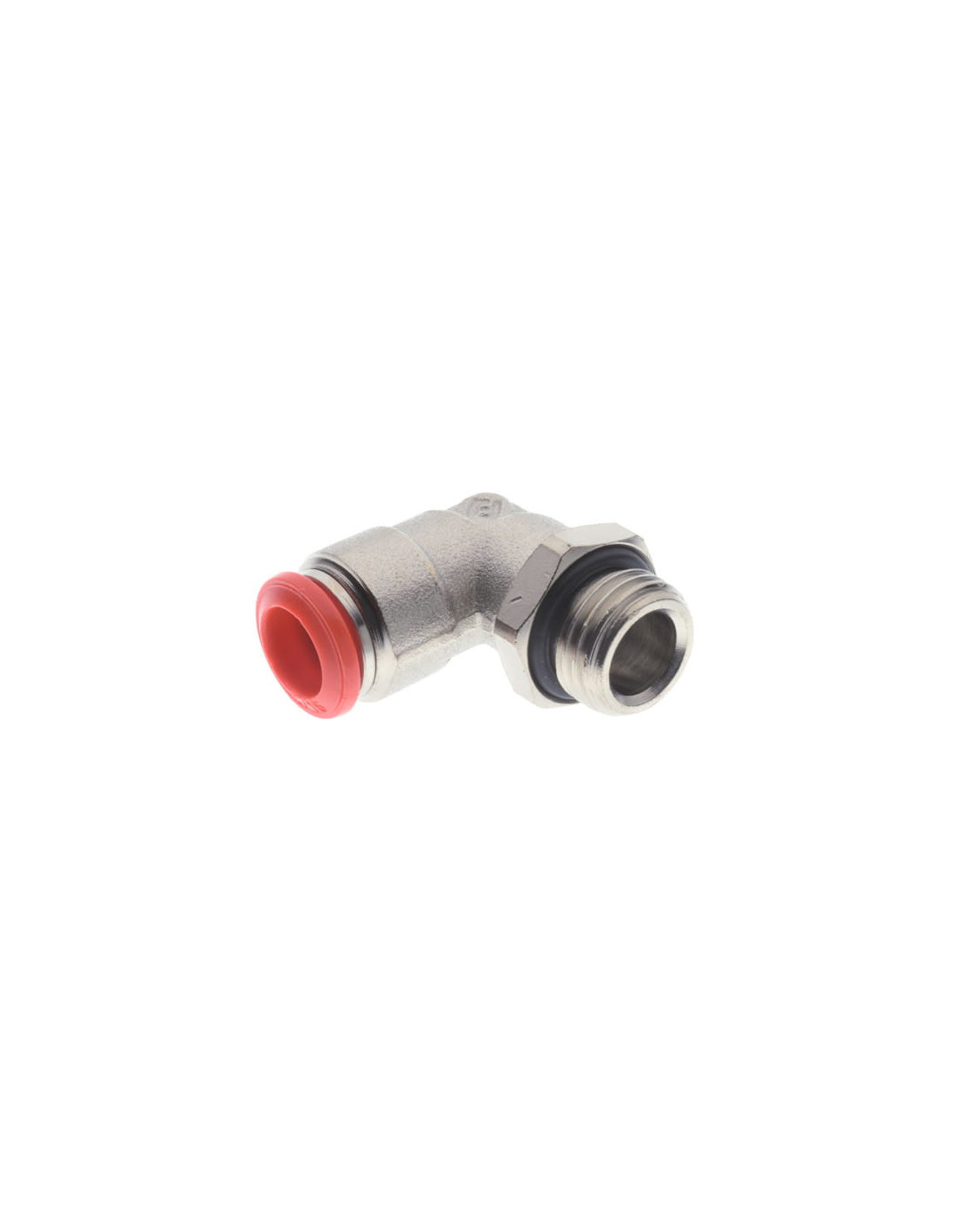

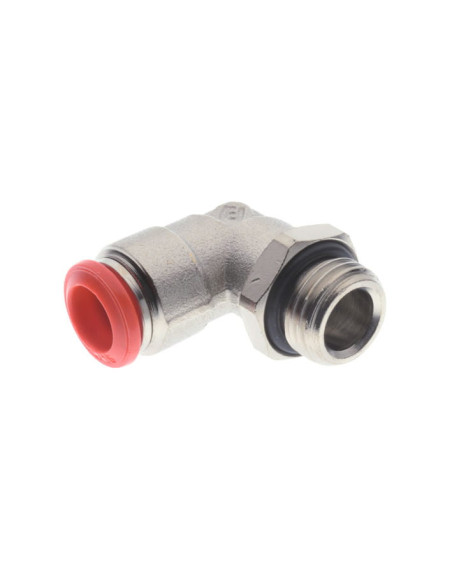

Złączka pneumatyczna wtykowa kątowa obrotowa do węża 6 mm M5 – mosiądz niklowany
Złączka pneumatyczna wtykowa kątowa obrotowa przeznaczona jest do montażu w instalacjach pneumatycznych, gdzie wymagane jest szybkie i szczelne łączenie przewodów o średnicy 6 mm ze złączami gwintowanymi M5. Wysoka jakość wykonania z mosiądzu niklowanego oraz zastosowanie stalowych pierścieni zaciskowych gwarantują długotrwałą i bezawaryjną pracę, nawet w wymagających warunkach przemysłowych.
Pneumatyczna złączka kątowa – szerokie zastosowanie i uniwersalność
Obrotowa konstrukcja złączki pozwala na swobodne dopasowanie kierunku prowadzenia węża, minimalizując ryzyko uszkodzeń przewodów podczas ruchu maszyn lub w ograniczonej przestrzeni montażowej. Złączka znajduje zastosowanie w:
- Instalacjach pneumatycznych
- Automatyce przemysłowej
- Robotyce i liniach produkcyjnych
- Układach transportu pneumatycznego i próżniowego
- Precyzyjnych systemach dozujących
Najważniejsze zalety obrotowej złączki pneumatycznej wtykowej
- Odporność na korozję i chemikalia – dzięki wykonaniu z mosiądzu niklowanego oraz stali nierdzewnej
- Duży zakres temperatur pracy – od -20°C do +80°C
- Szeroki zakres ciśnienia roboczego – od próżni (-0,99 bar) do 20 bar
- Łatwa i szybka instalacja – wtykowe połączenie oraz gwint M5 ułatwiają montaż w różnych układach
- Dokładność i szczelność – zastosowanie uszczelki NBR 70 zapewnia niezawodność połączenia
- Obrotowy mechanizm – ułatwia instalację w trudno dostępnych miejscach i zabezpiecza przewód przed skręceniem
Typowe zastosowania złączek pneumatycznych obrotowych fi 6 mm, M5
Złączki pneumatyczne tego typu polecane są do szybkiego i pewnego łączenia przewodów w instalacjach narażonych na częste ruchy lub wibracje. Doskonale sprawdzają się w maszynach przemysłowych, układach sterowania pneumatycznego oraz urządzeniach laboratoryjnych, gdzie niezbędna jest trwałość i niezawodność połączeń.
Dzięki kompaktowej konstrukcji oraz uniwersalności złączki możliwy jest jej montaż w różnorodnych aplikacjach, zapewniając stabilność i bezpieczeństwo całego systemu.
