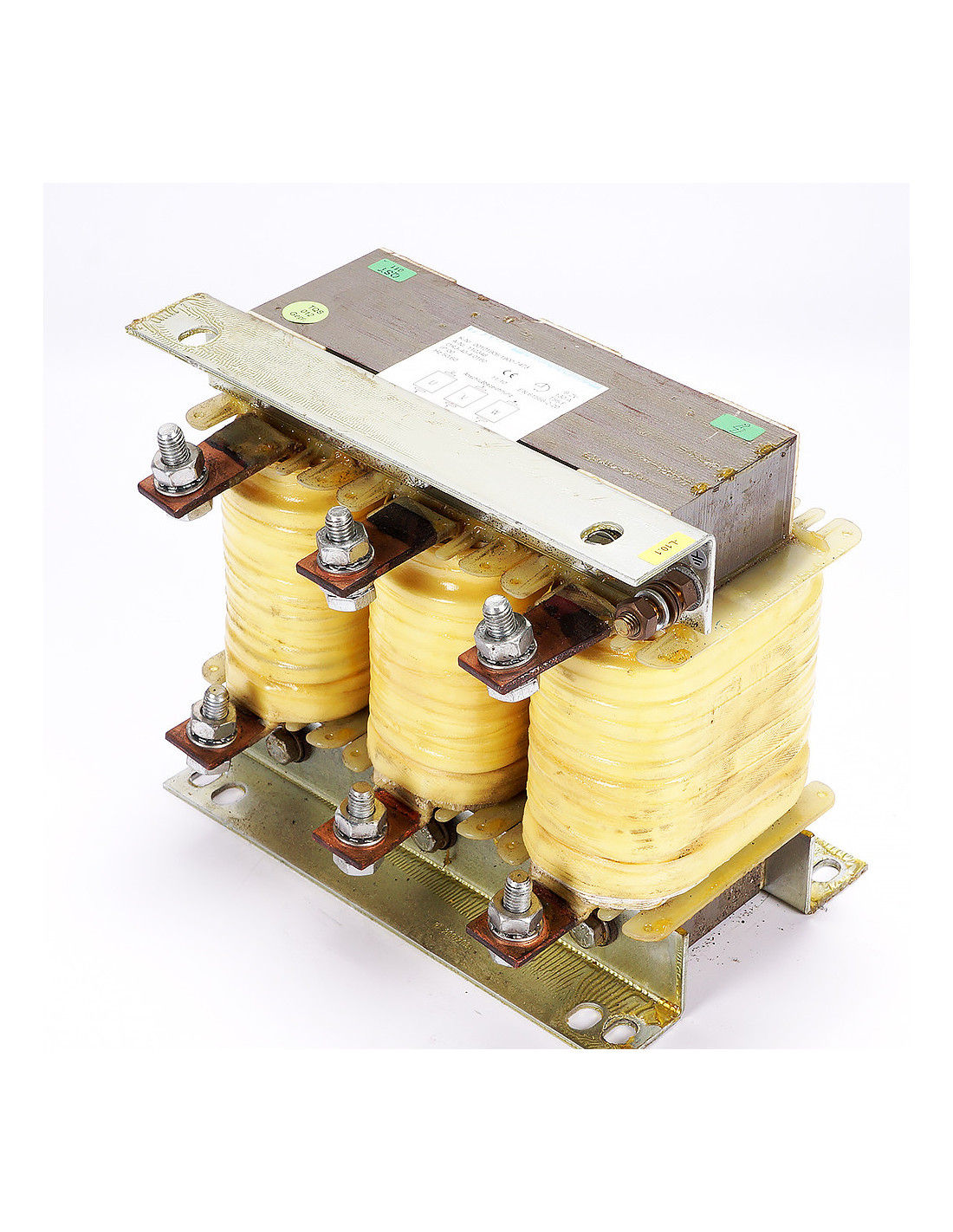

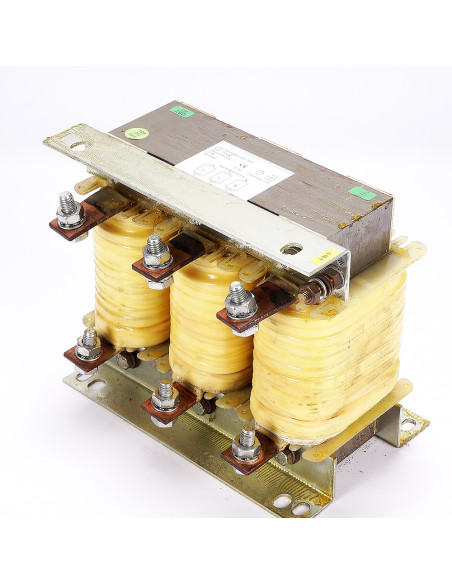

Dławik trójfazowy 130 A
Dławik trójfazowy przeznaczony jest do pracy w układach zasilania prostowników i falowników. Składa się z trzech cewek włączanych szeregowo w linie U-V-W. Jego główną funkcją jest ograniczanie prądów udarowych, tłumienie harmonicznych, poprawa kompatybilności elektromagnetycznej (EMC) oraz ochrona podłączonych urządzeń przed przeciążeniami i zakłóceniami sieci.
Dane techniczne
-
Prąd znamionowy: 130 A
-
Spadek napięcia przy In: ΔU = 9,2 V na fazę
-
Reaktancja: X<sub>L</sub> ≈ 0,071 Ω
-
Indukcyjność: ok. 0,225 mH na fazę
-
Częstotliwość pracy: 50/60 Hz
-
Klasa izolacji: F (T55/F – temp. otoczenia 55 °C, izolacja klasa F)
-
Stopień ochrony: IP00 (do zabudowy w szafie)
-
Norma: EN 61558-2-20 (reaktory)
Zaciski i podłączenie
Dławik wyposażony jest w trzy cewki:
-
U: zaciski X ↔ U
-
V: zaciski Y ↔ V
-
W: zaciski Z ↔ W
Przewody należy prowadzić możliwie krótko. Urządzenie montowane jest na płycie metalowej.
Zastosowanie
-
Jako dławik sieciowy (3–4 %): montowany przed prostownikiem lub falownikiem w celu redukcji współczynnika THDi oraz ochrony przed prądami udarowymi.
-
Jako dławik wyjściowy: stosowany za falownikiem (jeśli dopuszcza producent napędu) w celu ograniczenia stromości napięcia dV/dt na kablu i silniku, co wydłuża żywotność izolacji i poprawia niezawodność układu.
Produkt używany, drobne ślady magazynowania. Produkt na magazynie.
