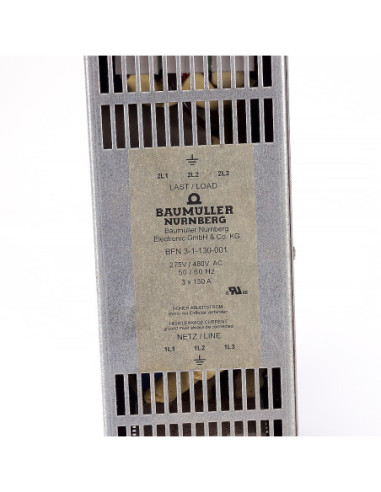

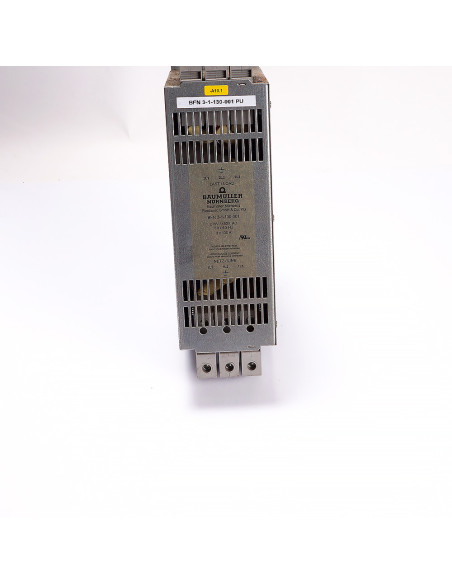

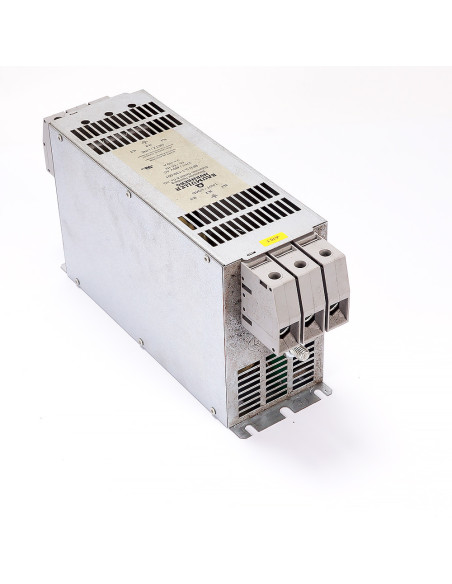

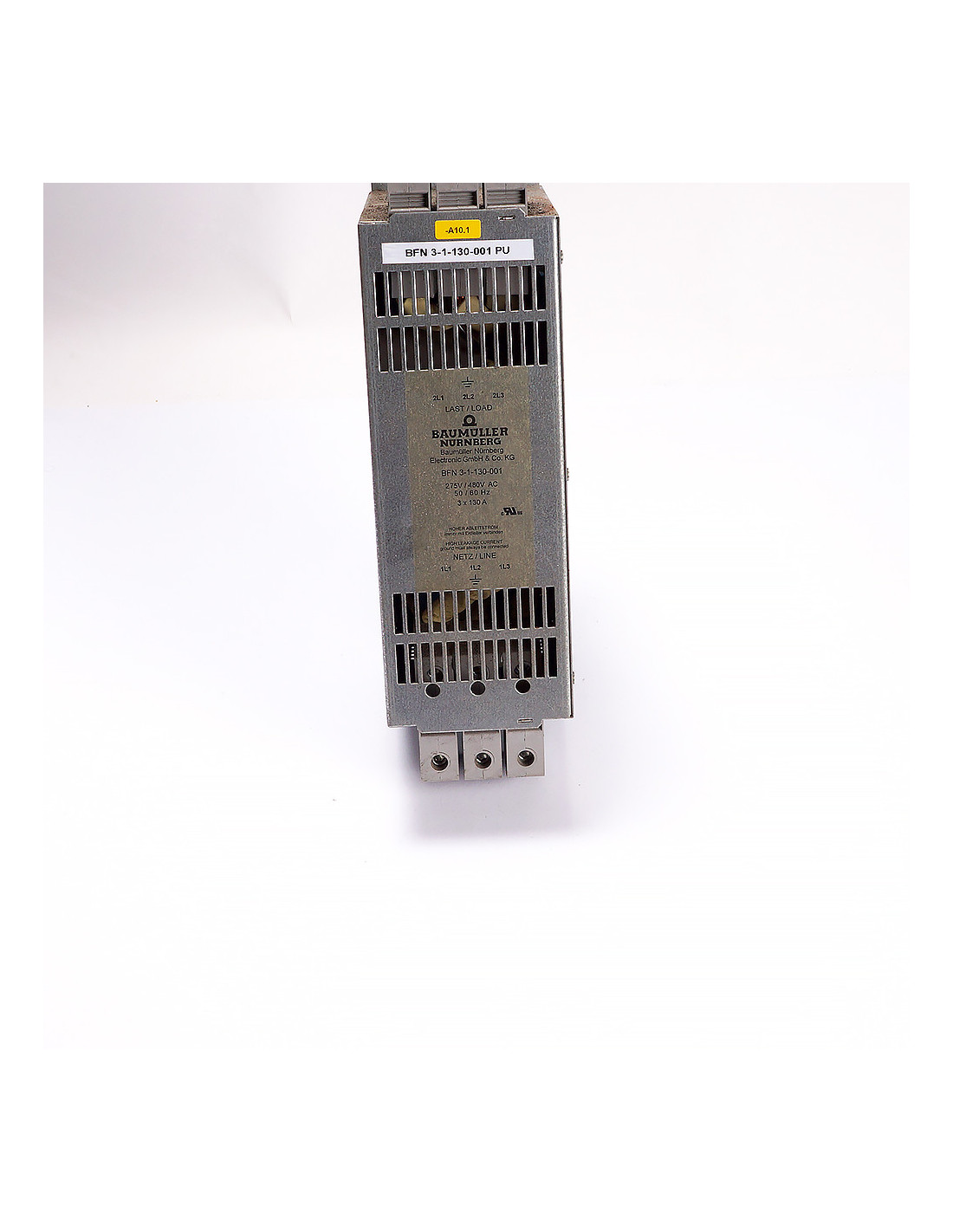

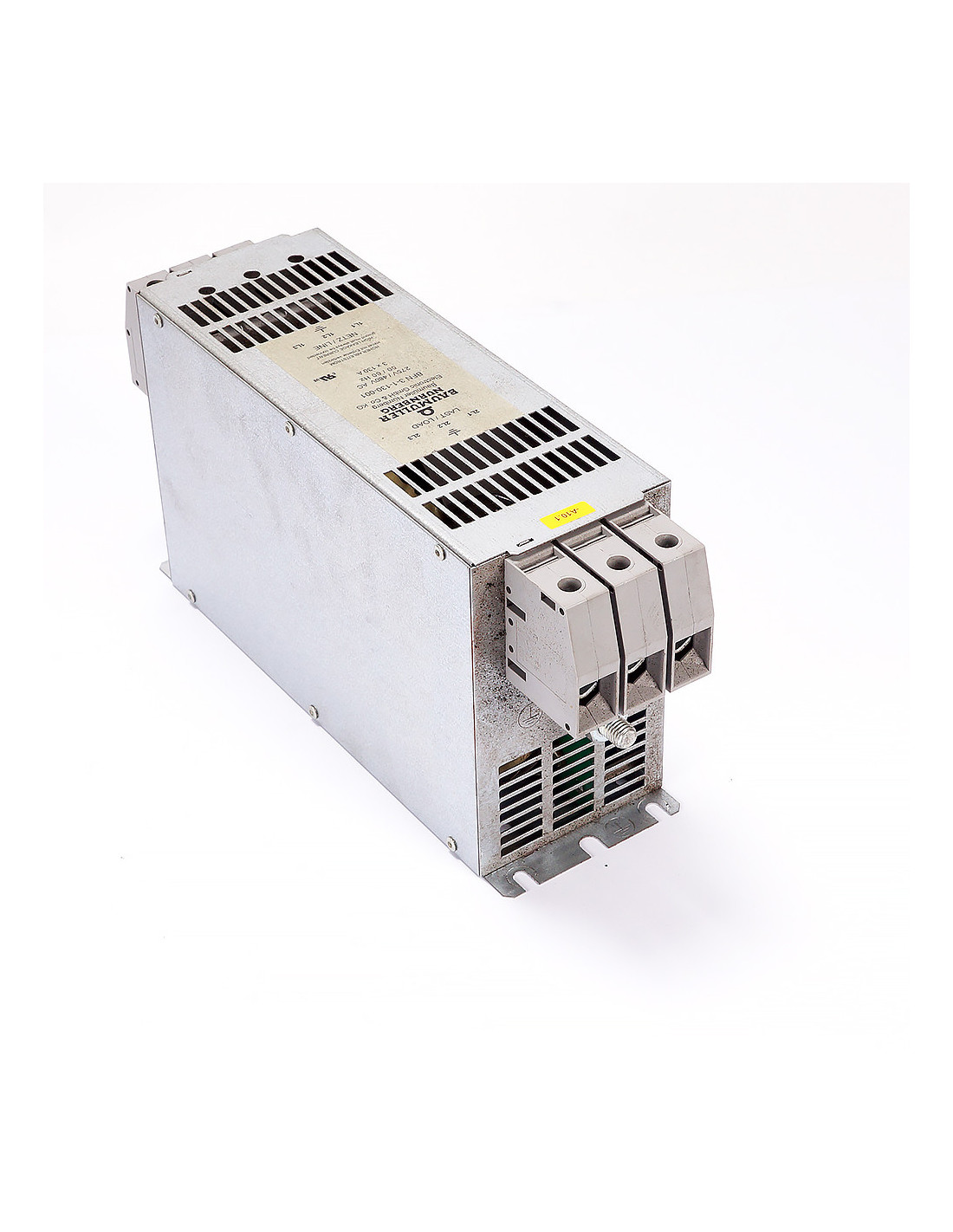

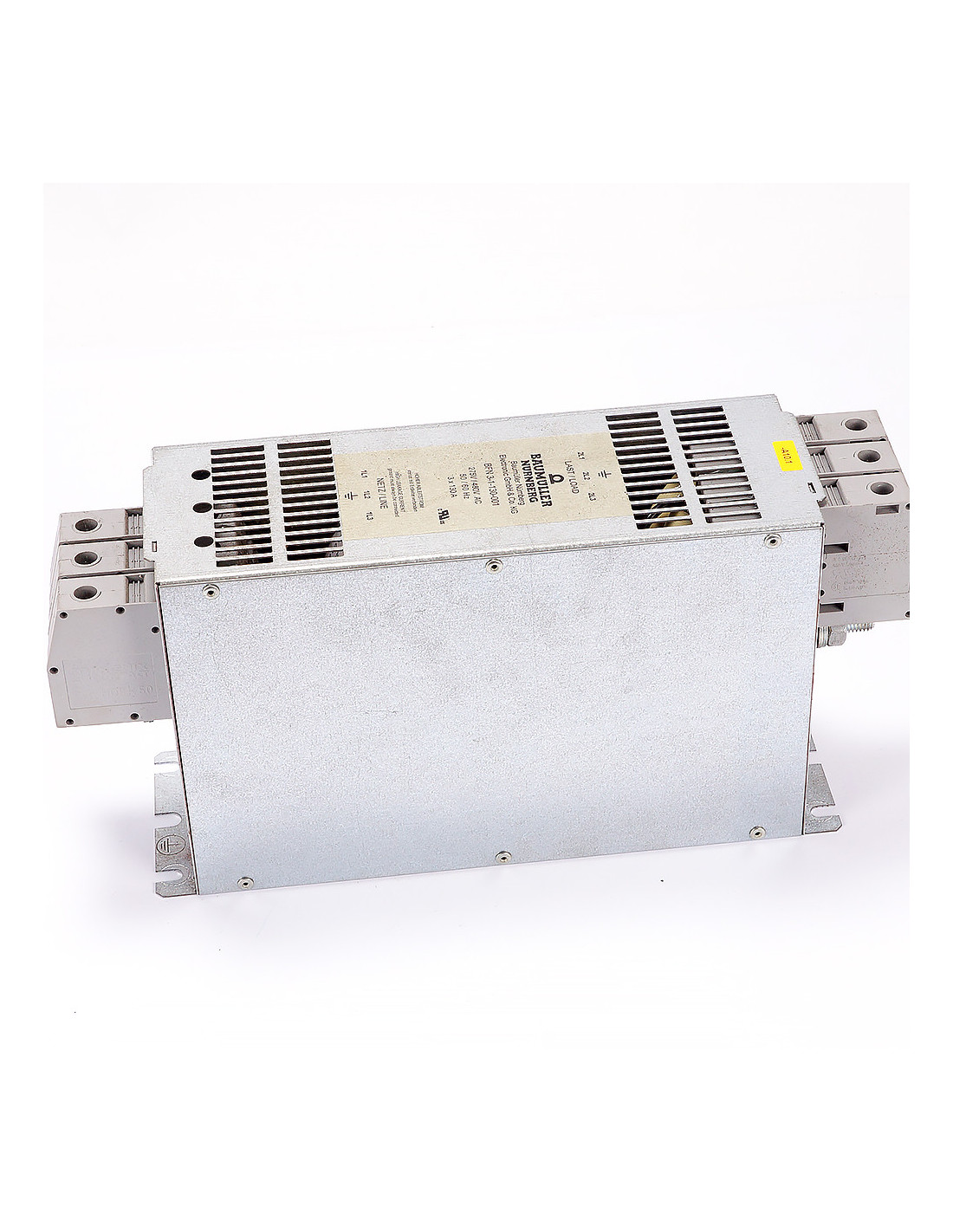

Baumüller BFN 3-1-130-001 – trójfazowy filtr sieciowy EMC/EMI (RFI) do napędów, 3×130 A
Przeznaczenie
Filtr wejściowy do falowników, serwonapędów i innych przekształtników mocy. Tłumi zakłócenia przewodzone (różnicowe i wspólne) między siecią a urządzeniem, ułatwiając spełnienie wymagań kompatybilności elektromagnetycznej w instalacjach przemysłowych.
Najważniejsze cechy
-
Trójfazowa topologia dla aplikacji napędowych o dużych prądach
-
Skuteczne tłumienie zakłóceń RFI/EMC w obu kierunkach (LINE ↔ LOAD)
-
Metalowa obudowa zapewniająca ekranowanie i niską impedancję do PE
-
Montaż do płyty (chassis) – kompaktowa, sztywna konstrukcja
-
Wysoki prąd upływu – wymagane stałe i pewne podłączenie przewodu PE
-
Oznaczenia zacisków ułatwiające prawidłowe okablowanie w szafie sterowniczej
Dane techniczne
-
Producent: Baumüller Nürnberg Electronic GmbH & Co. KG
-
Seria / model: BFN / BFN 3-1-130-001
-
Napięcie znamionowe: 275/480 V AC, 50/60 Hz
-
Prąd znamionowy: 3 × 130 A
-
Konstrukcja: obudowa metalowa, montaż do płyty (chassis)
-
Uziemienie: wysoki prąd upływu – przewód PE musi być stale podłączony
-

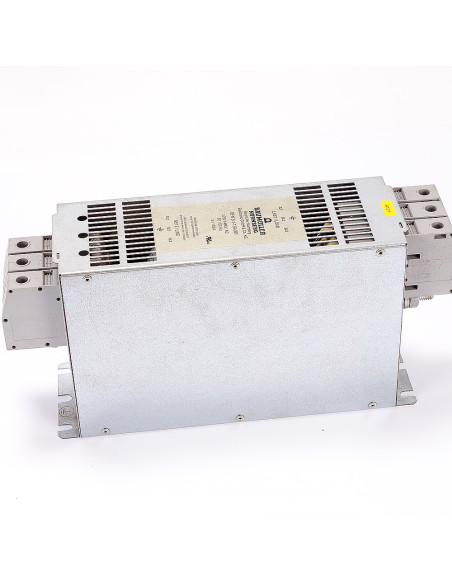

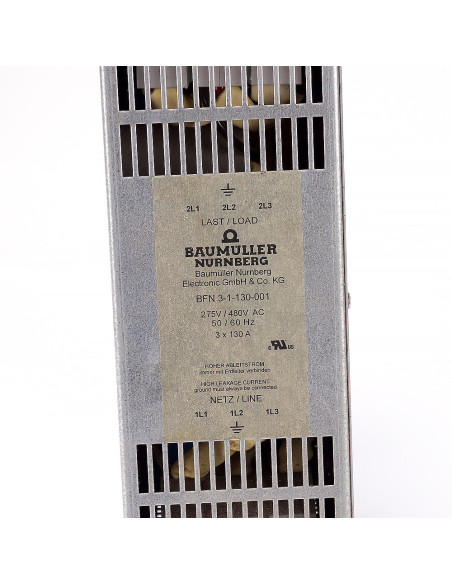

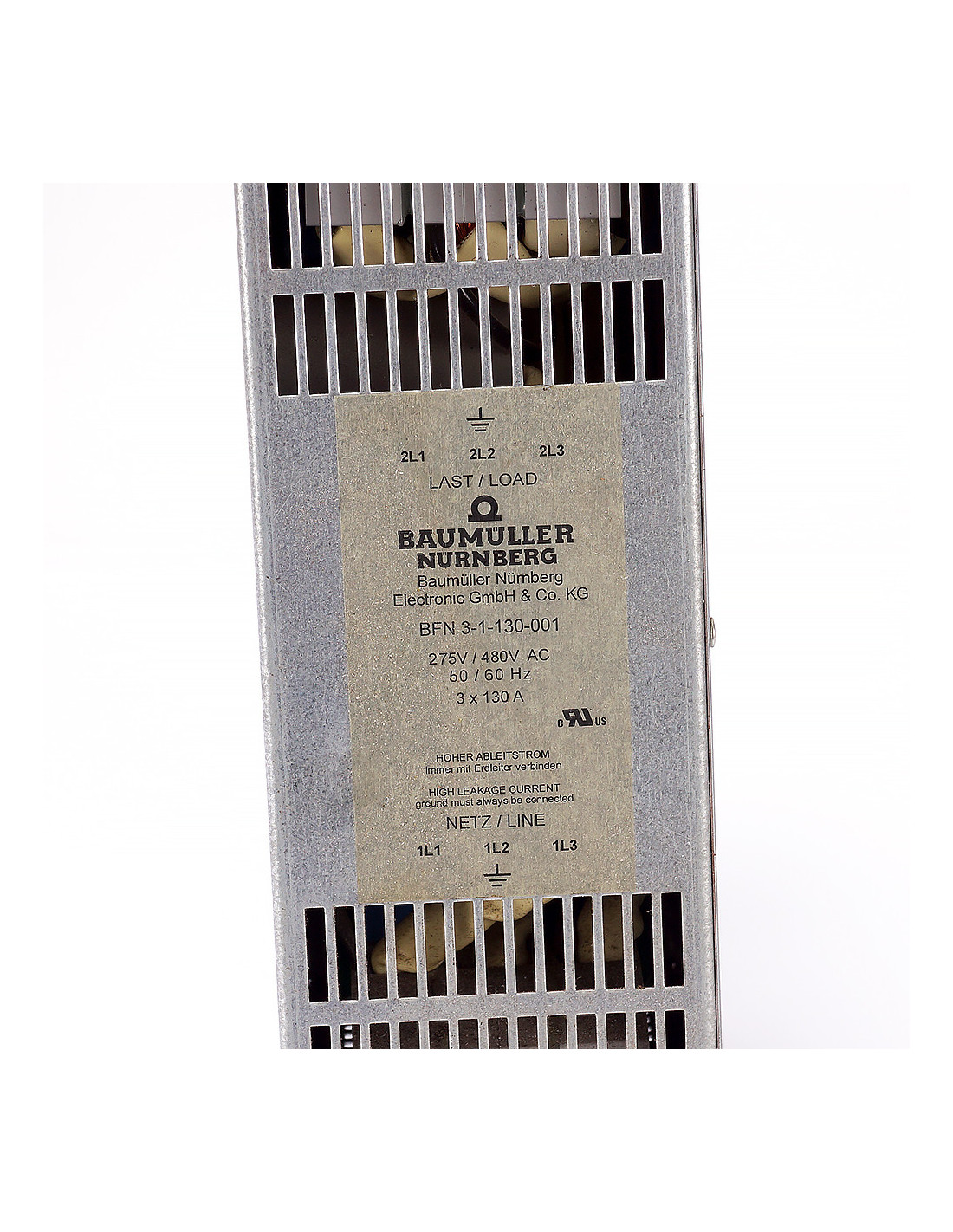

Certyfikacje/znaki: cURus (USA/Kanada), piktogram uziemienia

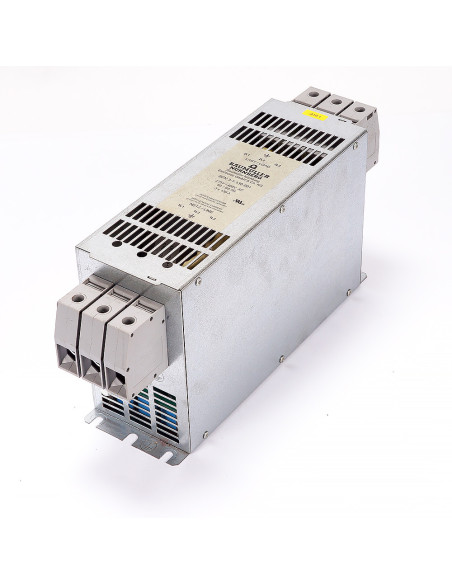

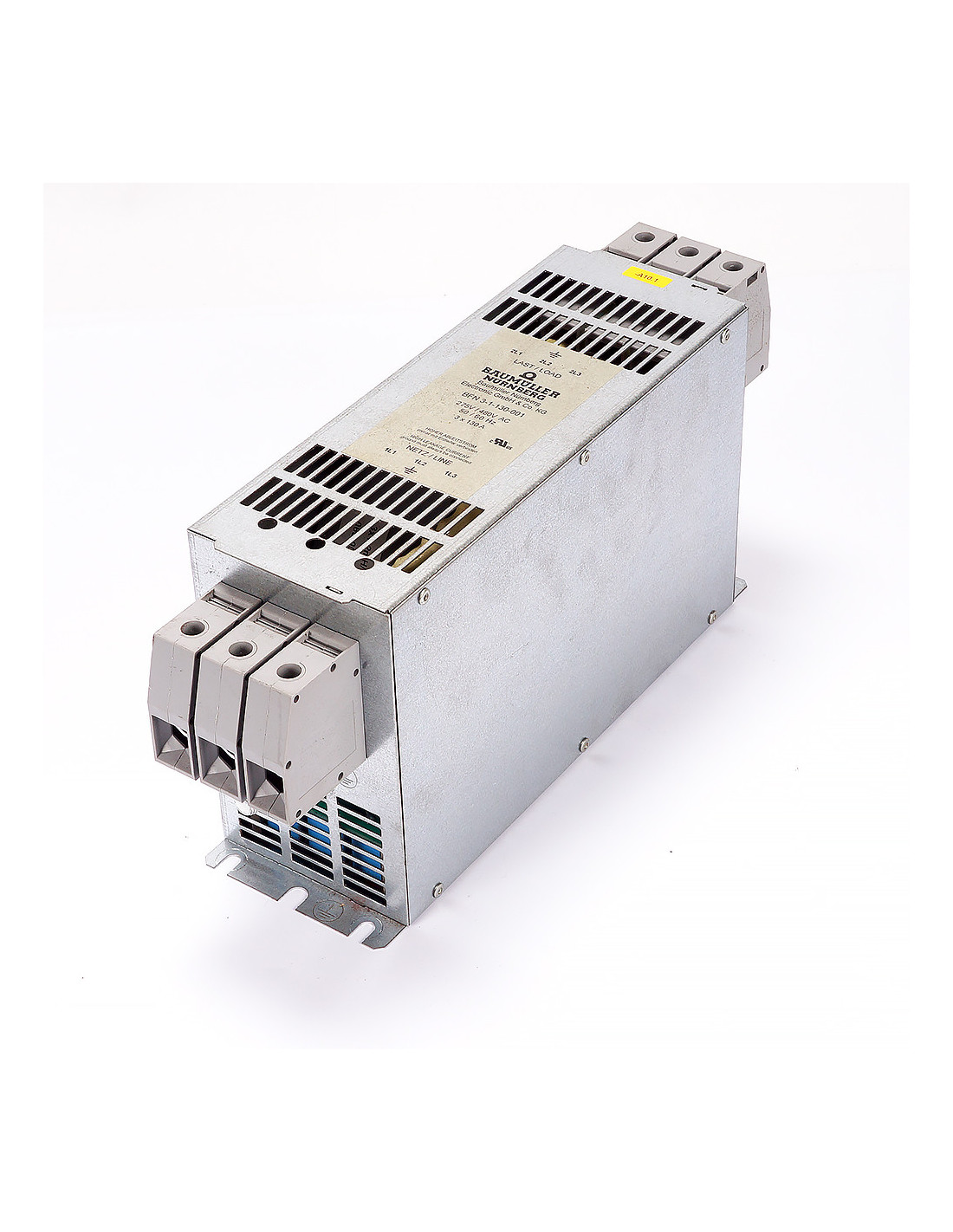

Zaciski i podłączenie
-
Wejście z sieci (NETZ/LINE): 1L1, 1L2, 1L3
-
Wyjście do obciążenia (LAST/LOAD): 2L1, 2L2, 2L3
-
PE (uziemienie): śruba na obudowie (symbol uziemienia)
Zastosowanie i wskazówki montażowe
-
Filtruj zasilanie falowników, serwonapędów, prostowników dużej mocy itp.
-
Montuj możliwie najbliżej wejścia przekształtnika.
-
Prowadź przewody krótko, równolegle, z separacją torów „LINE” i „LOAD”.
-
Ze względu na wysoki prąd upływu dobieraj zabezpieczenia/RCD właściwe dla przekształtników (zwykle typ B/B+ lub bez RCD na tym obwodzie – zgodnie z projektem).
-
Obudowę filtra trwale połącz z PE i z płytą montażową dla uzyskania skutecznego ekranu i niskiej impedancji uziemienia.
