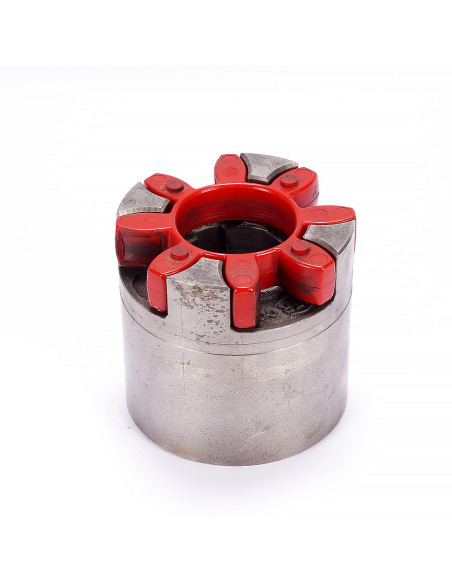

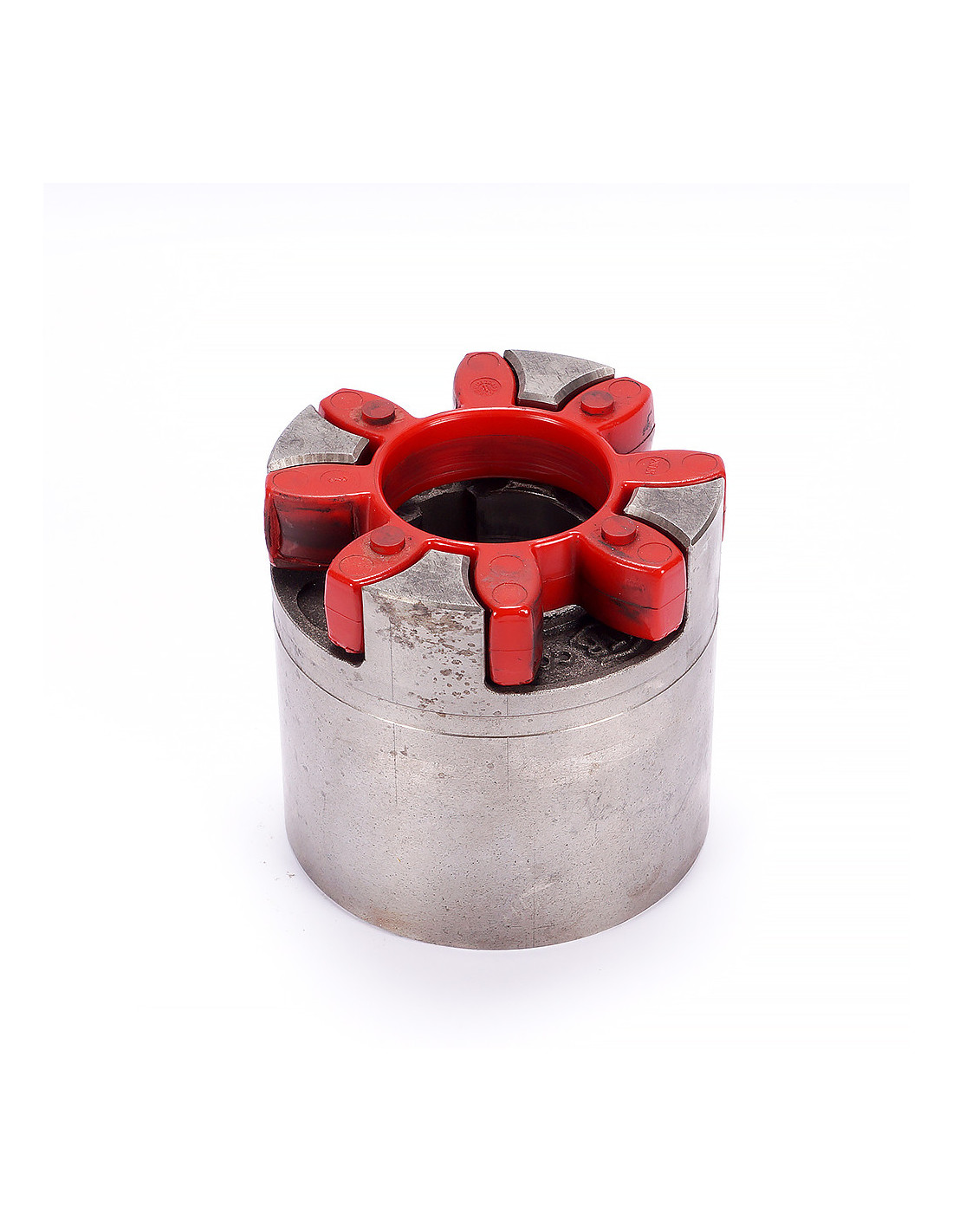

KTR ROTEX® 65 – sprzęgło kłowe, typ L (wydłużona piasta) + wkład T-PUR®
Piasta ROTEX® 65 L (EN-GJL-250)
-
Identyfikacja odlewu: „ROTEX 65 L”, „EN-GJL-250 (GG25)”, „KTR.com”.
-
Konstrukcja: 3-szczękowa, wersja L – wydłużona piasta z głębszymi gniazdami dla wkładki i większą długością pod otwór wału.
-
Obróbka: otwór i wpust wykonywane na wymiar (bez stałego numeru katalogowego na piaście).
-
Materiał: żeliwo szare EN-GJL-250 (GG25) – trwałe, dobrze tłumiące drgania.
-
Typowe zakresy średnic otworu dla rozmiaru 65: do ok. Ø75–76 mm (3.000″) w zależności od wykonania (większe średnice dotyczą części zewnętrznych, nie samego otworu pod wał).
Wkład (spider) T-PUR® – odmiany twardości
-
Materiał: T-PUR® – nowa generacja poliuretanu o zwiększonej odporności.
-
98 ShA (twardy) – kolor fioletowy/czerwony – najczęściej stosowany.
Wymiary kluczowe (rozmiar 65)
-
E = 135 mm – odległość między czołami piast po złożeniu (zapewnia prawidłowy luz osiowy wkładki).
-
N = 26 mm – szerokość „zęba” wkładki (spidera).
Parametry pracy (wkład 98 ShA – orientacyjne)
-
Nominalny moment: ~950 Nm (zależny od wykonania i warunków pracy).
-
Maksymalna prędkość: ok. 4250 rpm.
-
Dopuszczalne niewspółosiowości:
-
kątowa ~1,3°,
-
osiowa ~2,6 mm,
-
promieniowa ~0,42 mm.
-
-
Temperatura pracy: ok. −30…+90 °C.
