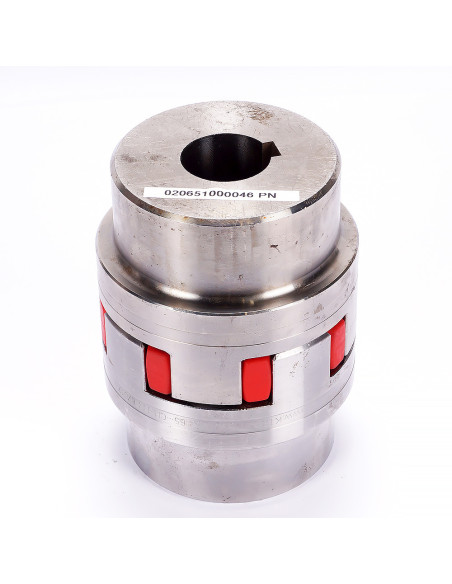

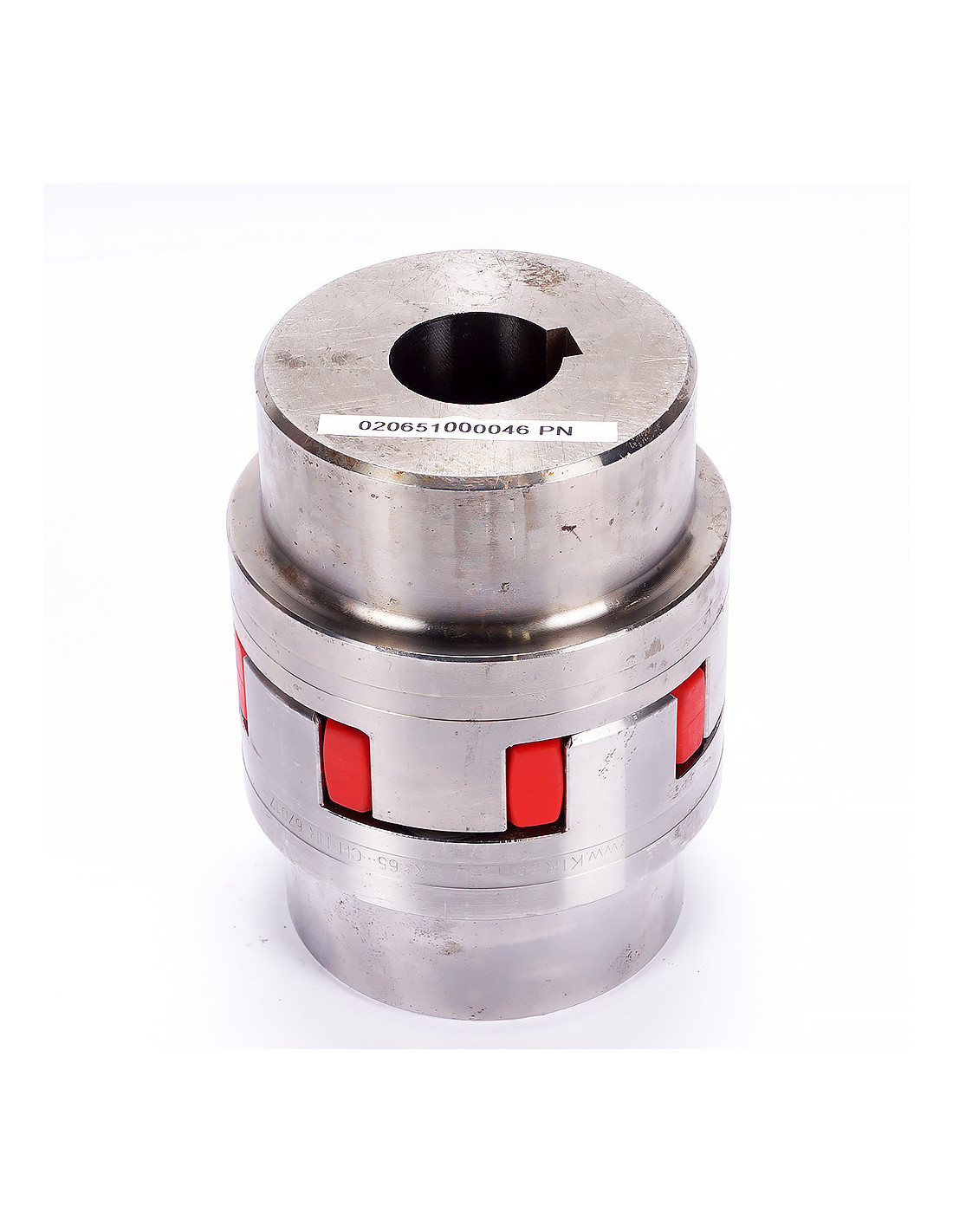

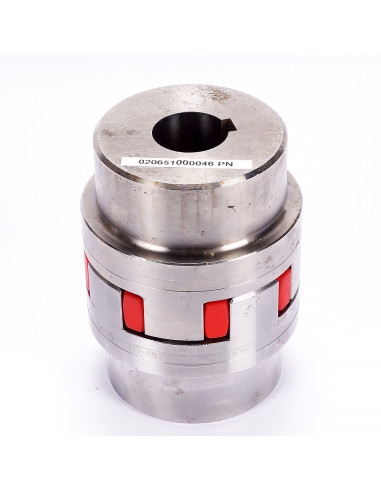

KTR ROTEX® 65 – zestaw sprzęgła kłowego (2× piasta L Ø81 H7 + wkład T-PUR®)
Opis i zastosowanie
Elastyczne sprzęgło kłowe do przenoszenia momentu, tłumienia drgań i kompensacji niewspółosiowości (osiowej, promieniowej, kątowej). Zestaw składa się z dwóch piast ROTEX 65 w wersji długiej „L” oraz wkładu elastomerowego (spider) ROTEX 65 z tworzywa T-PUR®.
Konfiguracja dostawy
-
2× piasta ROTEX 65, wersja długa „L”
-
Wpust: 22×14 mm, DIN 6885
-
1× wkład (spider) ROTEX 65, materiał T-PUR®
Zakres temperatur pracy (wkład T-PUR®)
-
Praca ciągła: −50 … +120 °C
-
Krótkotrwale: do +150 °C
Wymiary katalogowe zestawu ROTEX 65 (oznaczenia wg KTR, standard CI/GJS)
-
L (długość całkowita): 185 mm
-
l1 / l2 (długość piast): 75 mm / 75 mm
-
E (szerokość wkładu): 35 mm
-
b: 26 mm
-
s (luz montażowy): 4,5 mm
-
D (średnica wieńca piasty): 115 mm
-
DH / dH: 135 mm / 68 mm
Parametry montażowe
-
Gwint pod śrubę ustalającą (G): M10
-
Moment dokręcania TA: 17 Nm
-
Zakres otworów katalogowych (finish bore d) dla rozmiaru 65: do Ø80 mm (standard); pokazany zestaw: Ø81 mm – wykonanie specjalne w dopuszczalnym zakresie dla piasty długiej.
Niewspółosiowości i zalecenia montażowe
-
Sprzęgło kompensuje niewspółosiowości osiowe, promieniowe i kątowe; przy jednoczesnym wystąpieniu różnych składowych należy dzielić dopuszczalne wartości proporcjonalnie.
-
Dla prędkości obwodowej > 30 m/s wymagane jest wyważanie dynamiczne; dla > 35 m/s zalecane piasty stalowe lub z żeliwa sferoidalnego.
Materiały
-
Piasty: żeliwo szare (GJL) / żeliwo sferoidalne (GJS) lub stal – zależnie od zamówionej wersji.
-
Wkład: T-PUR® (poliuretan o podwyższonej trwałości i odporności termicznej).
