E6 GNIAZDO GZ 1/4 /90 STOPNI, Z ZAWOREM

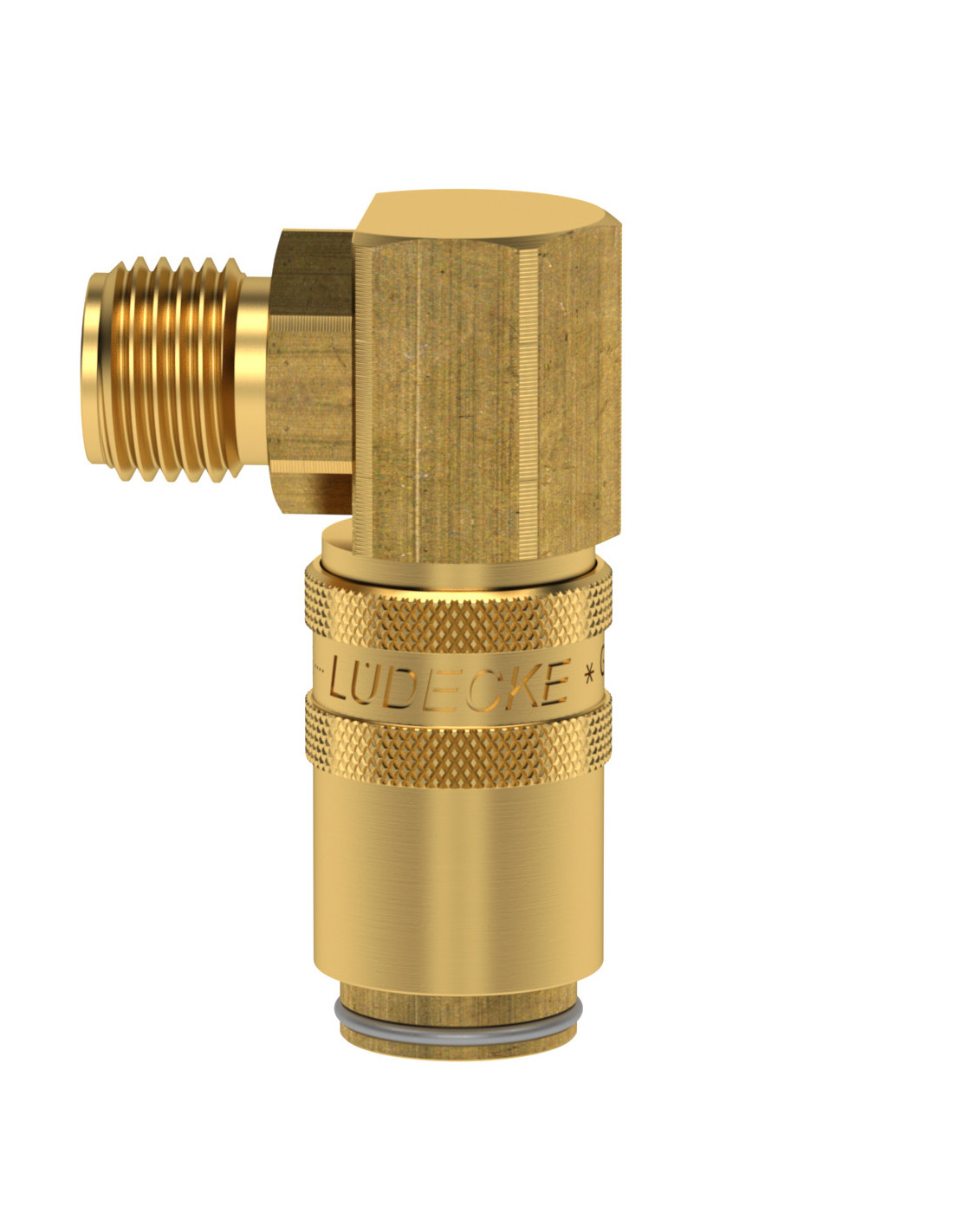

E6 GNIAZDO GZ 1/4 / 90° z zaworem – ESHM 14 A-90AB Ludecke

Opis produktu

Kątowe gniazdo pneumatyczne 90° z gwintem zewnętrznym G 1/4", wyposażone w zawór odcinający. Wykonane z mosiądzu i uszczelnione elastomerem FKM, zapewnia niezawodną pracę w szerokim zakresie temperatur i pod stałym ciśnieniem roboczym.

Zastosowanie

• Instalacje sprężonego powietrza i gazów technicznych

• Przyłącza w trudno dostępnych miejscach (wyjście kątowe 90°)

• Linie serwisowe, stanowiska montażowe, automatyka

Kluczowe cechy

• Korpus z mosiądzu – trwałość i odporność na korozję

• Uszczelnienie FKM – wysoka odporność chemiczna i temperaturowa

• Kąt 90° – kompaktowy montaż przy ograniczonej przestrzeni

• Zawór odcinający – bezpieczna wymiana odbiornika bez spadków ciśnienia

• Gwint GZ 1/4" – popularny standard przyłączeniowy

Parametry techniczne

• Gwint przyłączeniowy: GZ 1/4"

• Kąt wyjścia: 90°

• Materiał korpusu: mosiądz

• Uszczelnienie: FKM

• Temperatura pracy: −20 °C do +200 °C

• Ciśnienie robocze: 15 bar

• Model: ESHM 14 A-90AB

• Seria: E6

• Producent: Ludecke

Wskazówki montażowe

• Stosować taśmę/PTFE lub odpowiedni uszczelniacz do gwintów G

• Dokręcać momentem zalecanym dla gwintu G 1/4"

• Montować tak, aby zachować swobodę obrotu i nie przeciążać złącza

Bezpieczeństwo i eksploatacja

• Przed rozłączeniem zamknąć dopływ medium – użyć wbudowanego zaworu

• Regularnie kontrolować stan uszczelnień FKM

• Nie przekraczać podanych zakresów temperatury i ciśnienia
