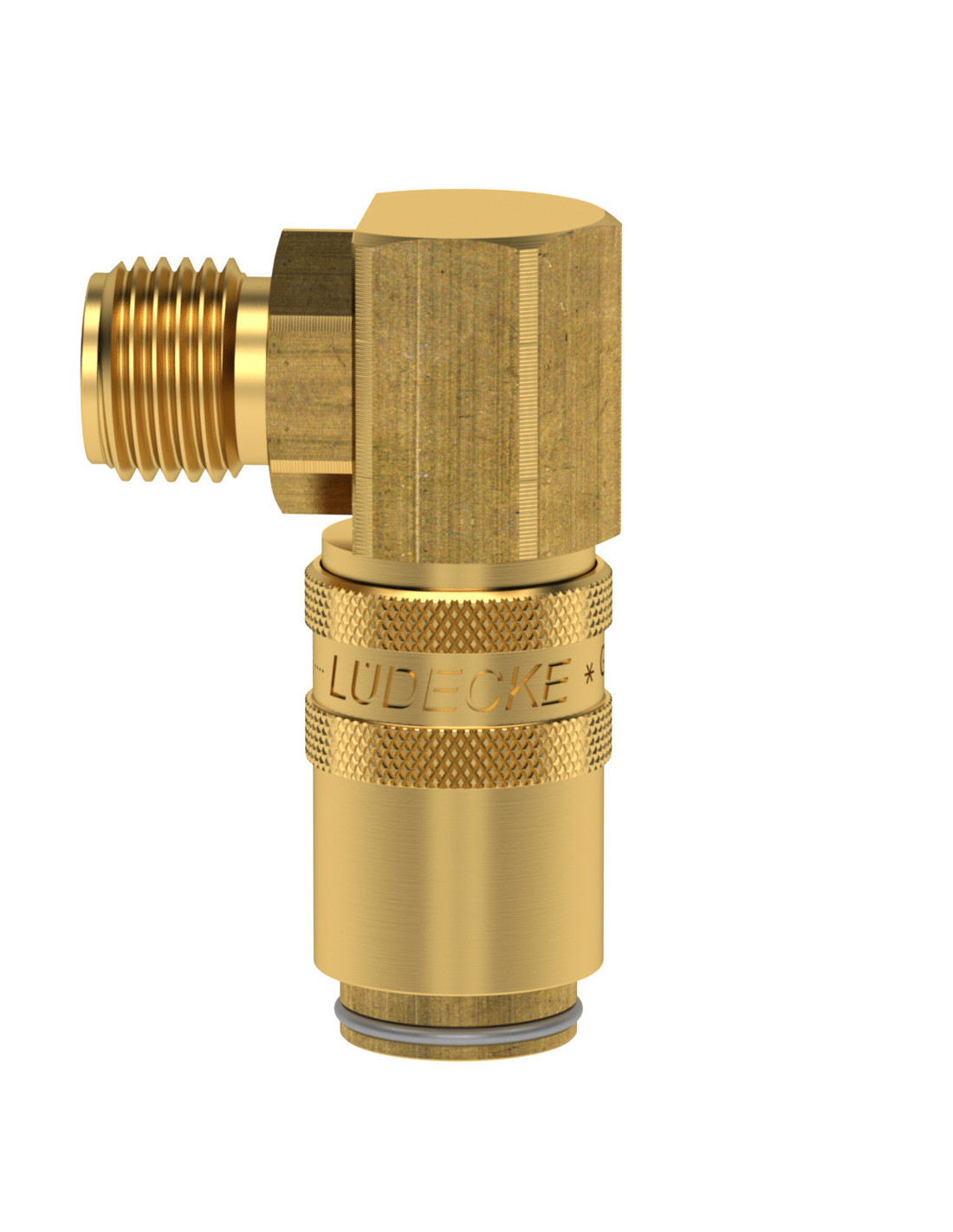

E6 GNIAZDO GZ M16x1.5 / 90°, z zaworem — Ludecke ESHM 1615A-90AB
Opis produktu
Kątowe gniazdo szybkozłącza z gwintem zewnętrznym M16x1.5 i zintegrowanym zaworem odcinającym. Wykonane z trwałego mosiądzu i uszczelnione elastomerem FKM, zapewnia pewne, szczelne połączenie w szerokim zakresie temperatur oraz w aplikacjach wymagających kompaktowego, 90-stopniowego odejścia.
Najważniejsze cechy
-
Gniazdo 90° – idealne do montażu w ciasnych przestrzeniach.
-
Gwint zewnętrzny M16x1.5 – szybka integracja z istniejącymi układami.
-
Zawór odcinający – kontrola przepływu podczas podłączania/rozłączania.
-
Korpus z mosiądzu – odporność na zużycie i korozję.
-
Uszczelnienie FKM – wysoka stabilność termiczna i chemiczna.
-
Temperatura pracy: od −20°C do +200°C.
-
Ciśnienie robocze: do 15 bar.
Zastosowanie
Do układów, w których wymagane jest szybkie i bezpieczne łączenie oraz odejście kątowe: stanowiska serwisowe, utrzymanie ruchu, automatyka, instalacje przemysłowe. Odpowiednie dla mediów zgodnych materiałowo z mosiądzem i FKM.
Parametry techniczne
-
Producent / model: Ludecke ESHM 1615A-90AB
-
System: E6, gniazdo z zaworem
-
Gwint przyłączeniowy: GZ M16x1.5
-
Geometria: kolanko 90°
-
Materiał korpusu: mosiądz
-
Uszczelnienie: FKM
-
Temperatura robocza: −20°C…+200°C
-
Ciśnienie robocze: 15 bar
Korzyści dla użytkownika
-
Bezpieczniejsza obsługa dzięki zintegrowanemu zaworowi.
-
Mniejsze naprężenia na przewodzie – wyjście kątowe 90°.
-
Dłuższa żywotność i stabilność parametrów dzięki mosiądzowi i FKM.
Wskazówki montażowe
-
Stosuj odpowiedni uszczelniacz do gwintów (np. taśmę PTFE) i zalecane momenty dokręcania.
-
Po montażu wykonaj próbę szczelności w warunkach roboczych.
-
Upewnij się, że medium i komponenty współpracujące są kompatybilne z mosiądzem oraz FKM.
