Rozdzielacz wody/chłodziwa 6-obwodowy z odcięciem 1½, GF No. 241, Georg Fischer

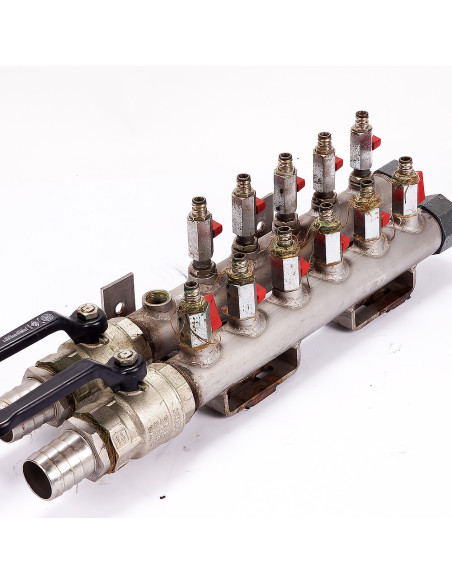

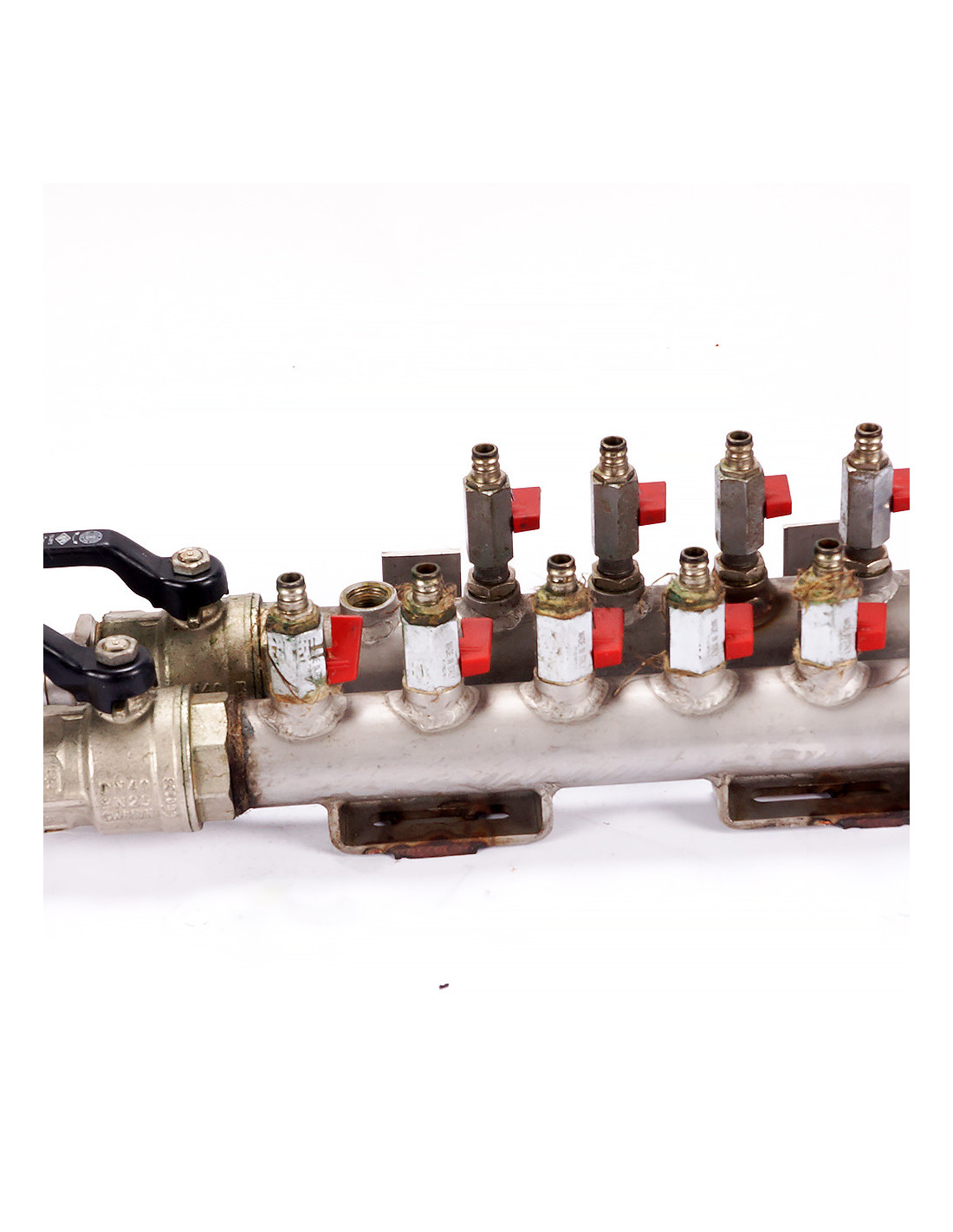

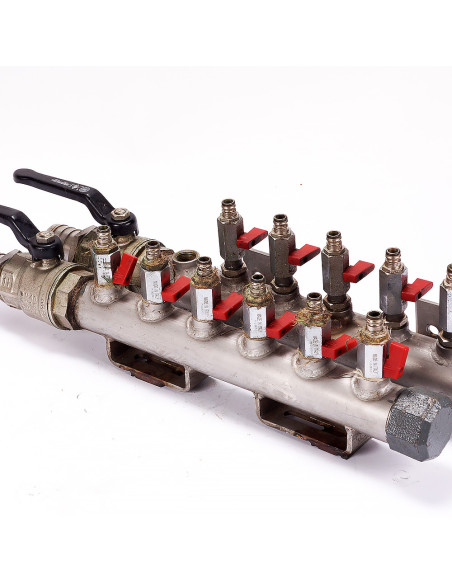

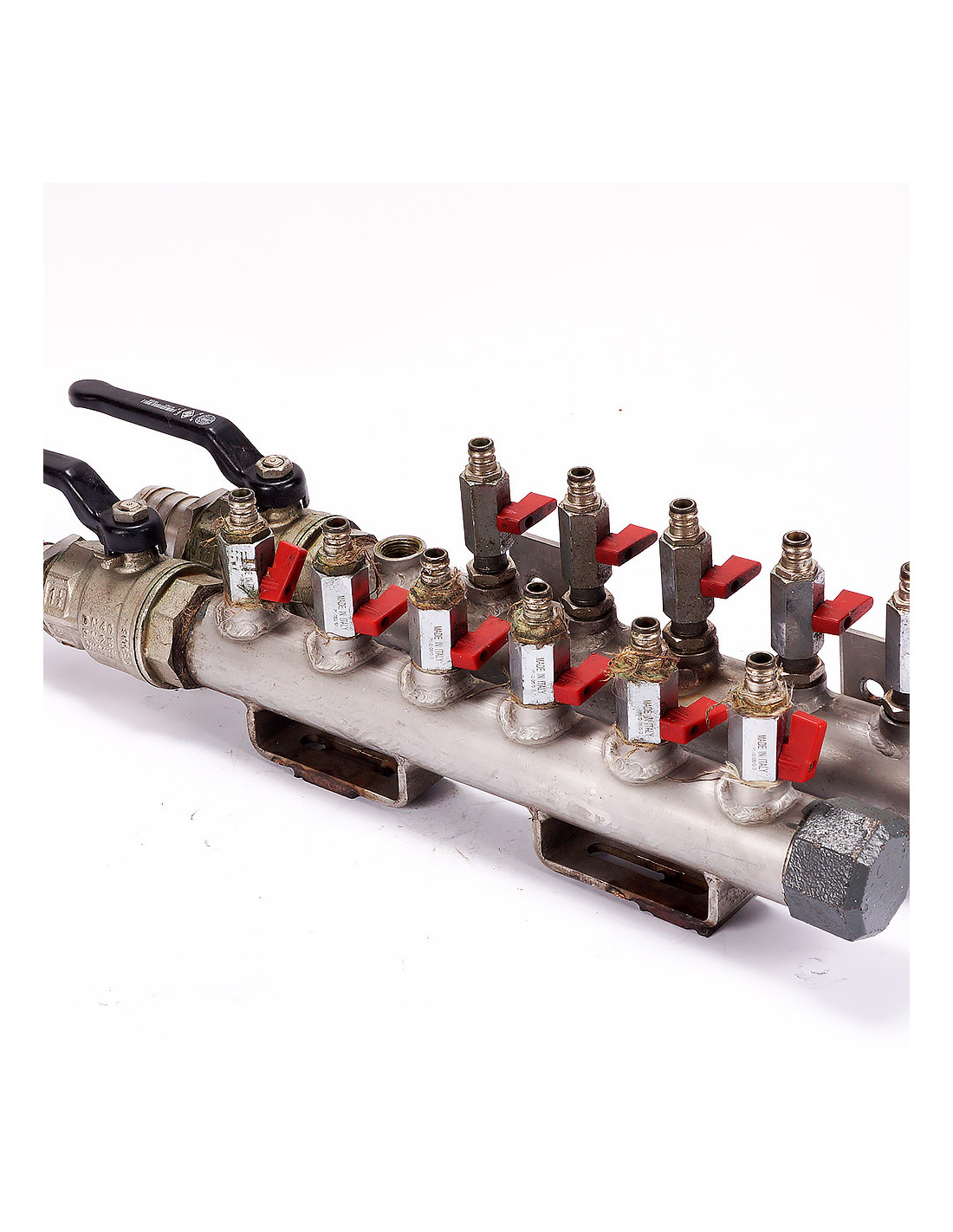

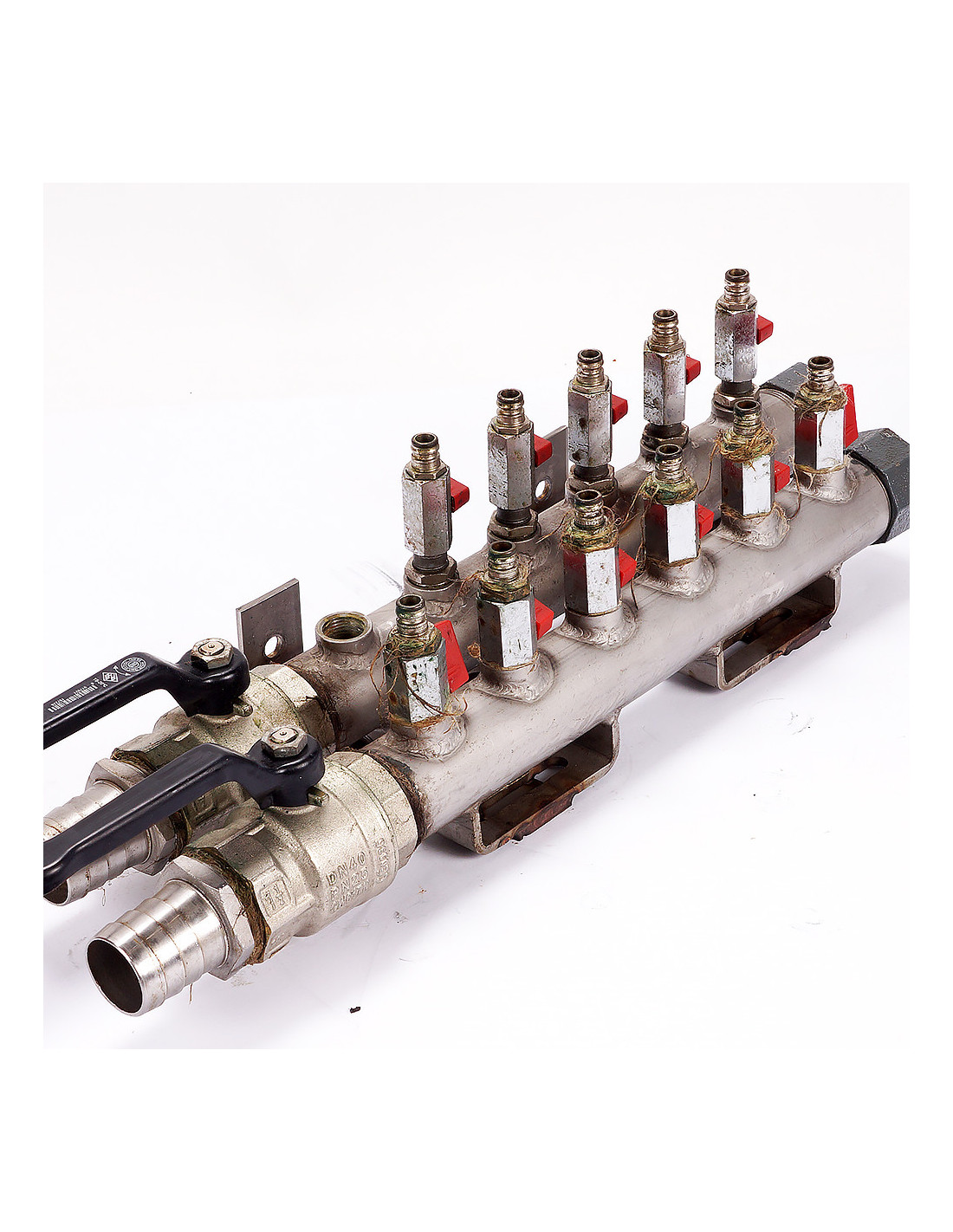

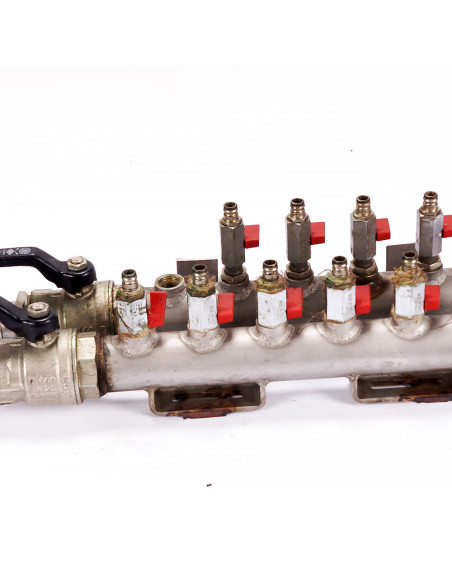

Zestaw: rozdzielacz wody/chłodziwa 6-obwodowy z odcięciem 1½"

Przeznaczenie i funkcja

Rozdział jednego zasilania DN40 / 1½" na sześć niezależnych obwodów chłodzenia z możliwością indywidualnego odcinania/dławienia każdego wyjścia (typowo chłodzenie form wtryskowych i układów procesowych).

Skład zestawu

• Zawór główny kulowy F/F, pełny przelot, DN40 / 1½", PN25.

• Kolektor 6-obwodowy z portem serwisowym i uchwytami montażowymi.

• 6 × kompaktowy mini zawór kulowy na każdym wyjściu, z króćcem na przewód elastyczny.

• Kapturek końcowy +GF+ (korek sześciokątny, 1½").

Zawór główny – parametry

• Typ: zawór kulowy F/F, pełny przelot.

• Średnica: DN40 / 1½" (oznaczenie na korpusie).

• Ciśnienie znamionowe: PN25.

• Korpus: CW617N (mosiądz kuty, niklowany).

• Uszczelnienia: PTFE.

• Gwinty: ISO 228-1 (BSPP/G), żeńskie po obu stronach.

• Zakres temp. roboczej (typowy): −10…+120 °C.

• Uwagi: brak jednego P/N (zestaw składany); możliwa zamiana na dowolną serię DN40/PN ≥ 25 z pełnym przelotem.

Kolektor (listwa rozdzielcza)

• Korpus: stal nierdzewna/ocynk (po wyglądzie – najpewniej nierdzewna).

• Wejście zasilania: G 1½" F (połączone z zaworem kulowym).

• Wyjścia boczne: 6 szt., gniazda prawdopodobnie G ⅜" lub G ¼" (do potwierdzenia suwmiarką).

• Port serwisowy przy zaworze: pod manometr / spust / odpowietrzenie.

• Mocowanie: dwa spawane uchwyty do przykręcenia na ramie.

• Zakończenie listwy: korek sześciokątny +GF+ (patrz niżej).

Zawory/kraniki na wyjściach

• Rodzaj: kompaktowe mini zawory kulowe z czerwoną dźwignią („Made in Italy”).

• Przyłącze do kolektora: gwint męski dopasowany do gniazd kolektora (G ⅜" lub G ¼" – do potwierdzenia).

• Wyjście w stronę instalacji: króciec/krótkie złącze na przewód elastyczny.

• Parametry typowe: PN25…PN40, −10…+110 °C, uszczelnienia PTFE, obrót 90°.

• Funkcja: odcięcie danego obwodu; dławienie możliwe, jednak nie jest to zawór precyzyjny (nie iglicowy).

Kapturek końcowy (+GF+)

• Producent: Georg Fischer (+GF+).

• Typ: korek sześciokątny – gwint zewnętrzny.

• Numer katalogowy: GF No. 241 – Hexagon plug (male), size 1½".

• Wariant gwintu: R 1½ (BSPT, stożkowy) lub G 1½ (BSPP, cylindryczny) – dobierz zgodnie z zastosowanym gniazdem.

• Wykończenie: „black” (widoczne na zdjęciu) lub ocynk.

Parametry eksploatacyjne całego układu

• Media: woda procesowa, roztwory glikolu, chłodziwo.

• Ciśnienie robocze rekomendowane: do 10–16 bar (ogranicza najsłabszy element; zawór główny dopuszcza PN25).

• Temperatura pracy: zwykle 5…90 °C (zależnie od uszczelnień zaworów bocznych).

• Przepływ całkowity: determinuje go przelot 1½" (pełny przelot zaworu) i dławienie na wyjściach; typowy Kvs dla 1½" pełnego przelotu: ok. 40–50 m³/h.

Standardy i kompatybilność

• Gwinty rurowe BSP: ISO 7-1 / ISO 228-1.

• Armatura PN zgodna z EN 13828; kształtki żeliwne wg EN 10242 (jeśli stosowane w instalacji).
