Dostępny
Wielkość nominalna 40, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 315 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Schemat przyłączy | Kołnierz SAE 1 1/2 zgodnie z ISO 6162-2 |
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 650 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 40 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 13.35 |

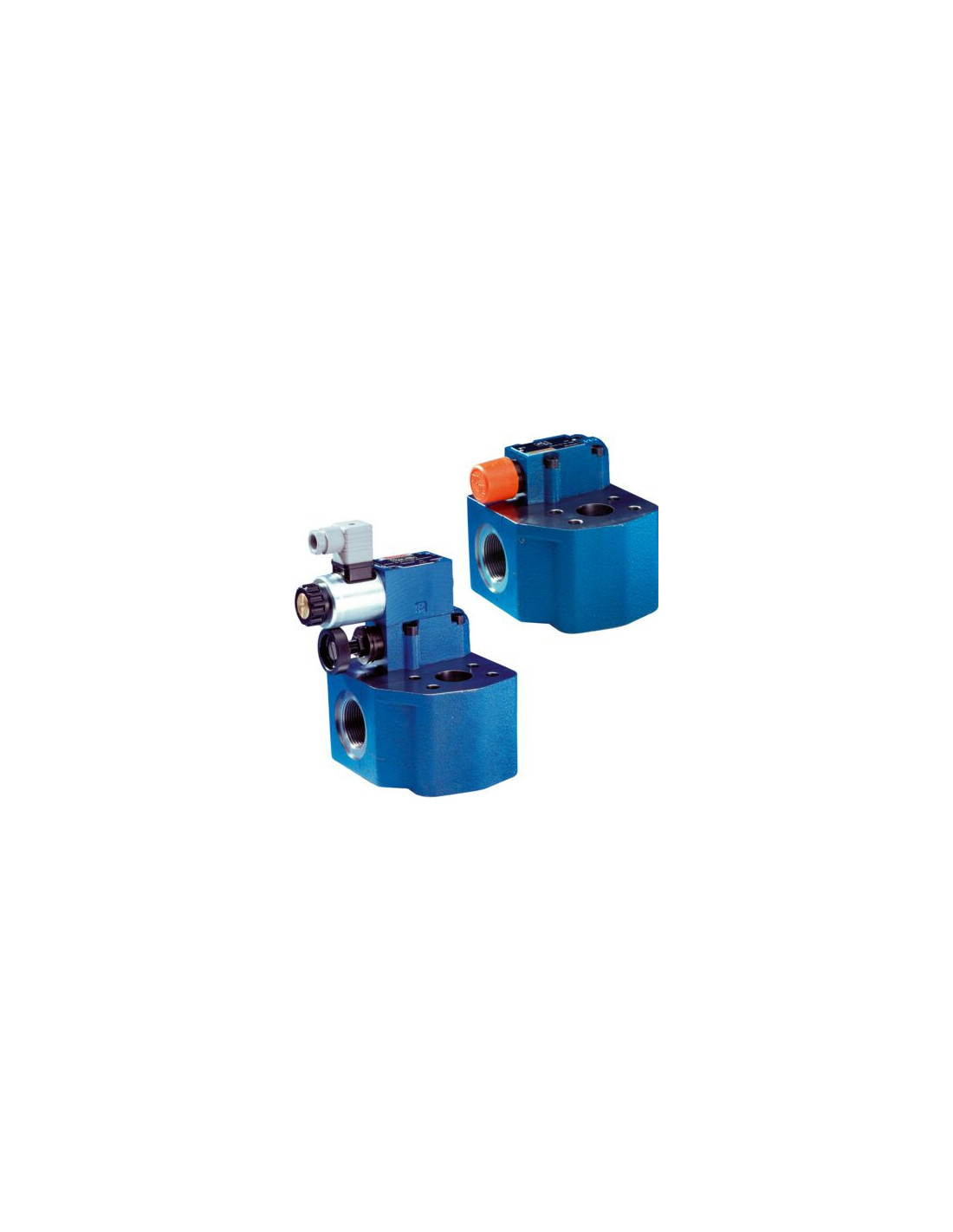

Blok zabezpieczeń pompy DBAW40BH2N1X/315-6EG24N9K4 – przemysłowy zawór hydrauliczny o wysokich parametrach
BLOK ZABEZPIECZEŃ POMPY DBAW40BH2N1X/315-6EG24N9K4 (kod produktu: R900931102) to wysoko specjalistyczny element hydrauliczny zaprojektowany do zastosowań przemysłowych, gdzie kluczowe są bezpieczeństwo oraz precyzyjna kontrola ciśnienia pracy układów hydraulicznych. Jego solidna konstrukcja i niezawodność czynią z niego optymalny wybór dla nowoczesnych instalacji wymagających ochrony i pewności działania nawet w najtrudniejszych warunkach eksploatacyjnych.
Zalety bloku zabezpieczeń pompy hydraulicznej DBAW40BH2N1X/315-6EG24N9K4
- Wytrzymała konstrukcja umożliwia pracę przy maksymalnym ciśnieniu roboczym do 350 barów.
- Duża wydajność – maksymalne natężenie przepływu wynosi aż 650 l/min, co pozwala na zastosowanie w dużych układach pompowych.
- Precyzyjne ograniczenie ciśnienia w zakresie od 3,7 do 315 bar, gwarantujące bezpieczną ochronę pompy i całego układu hydraulicznego.
- Elektromagnetyczne sterowanie umożliwia szybkie i niezawodne odciążenie układu za pomocą zamontowanego rozdzielacza suwakowego.
- Trwałe uszczelnienia NBR, dostosowane do szerokiego zakresu cieczy hydraulicznych (HL, HLP, HFC), zgodnych z wymaganiami nowoczesnych instalacji przemysłowych.
- Konstrukcja z gniazdem stożkowym oraz kołpakiem ochronnym zapewnia długowieczność i odporność na uszkodzenia mechaniczne.
Zastosowanie i możliwości wykorzystania
Blok zabezpieczeń DBAW40BH2N1X/315-6EG24N9K4 znajduje zastosowanie w zaawansowanych systemach hydraulicznych pracujących w trudnych warunkach przemysłowych. Z powodzeniem stosowany jest w:
- układach napędu hydraulicznego maszyn produkcyjnych,
- przemysłowych prasach hydraulicznych,
- systemach automatyki i sterowania hydraulicznego,
- instalacjach hydraulicznych pojazdów specjalistycznych,
- rozwiązaniach mobilnych i stacjonarnych wymagających kontroli oraz ochrony pomp przed przeciążeniem.
Blok jest przystosowany do montażu na kołnierzu wysokociśnieniowym SAE 1 1/2” zgodnym z normą ISO 6162-2, co zapewnia uniwersalność i łatwość integracji z różnorodnymi układami hydraulicznymi.
Bezpieczeństwo i niezawodność
DBAW40BH2N1X/315-6EG24N9K4 to gwarancja niezawodności oraz wieloletniej, bezproblemowej pracy. Odpowiednio dobrane materiały, precyzja wykonania oraz możliwość szybkiego odciążenia układu hydraulicznego zapewniają optymalne warunki eksploatacji, efektywne zabezpieczenie pomp oraz długą żywotność całego systemu.
Parametry i standardy techniczne
Konstrukcja bloku zabezpieczeń uwzględnia wysokie normy bezpieczeństwa oraz kompatybilność z wymaganiami współczesnych maszyn przemysłowych. Wtyczka elektryczna według normy EN 175301-803 umożliwia bezproblemowe podłączenie, zaś kompaktowe rozmiary i masa 13,35 kg ułatwiają instalację nawet w ograniczonych przestrzeniach technicznych.
