Wielkość nominalna 6, P → A, P → B / A → T, B → T, Elektryczny z zewnętrzną elektroniką
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Zawór suwakowy
- Bezpośredniego działania
- Zakres ustawień ciśnienia do 16 barów
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 3DREP(E)6 |
| Maks. ciśnienie robocze. [bar] | 100 |
| Maks. natężenie przepływu [l/min] | 15 |
| Symbol graficzny suwaka | P → A, P → B / A → T, B → T |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny z zewnętrzną elektroniką |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 2.03 |

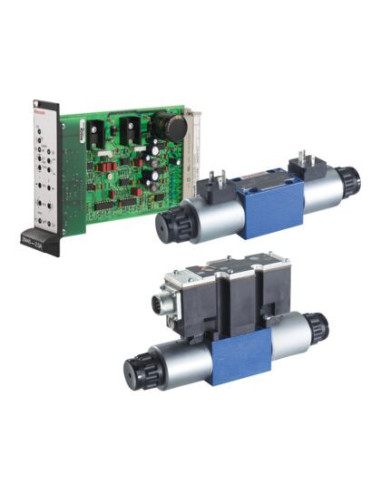

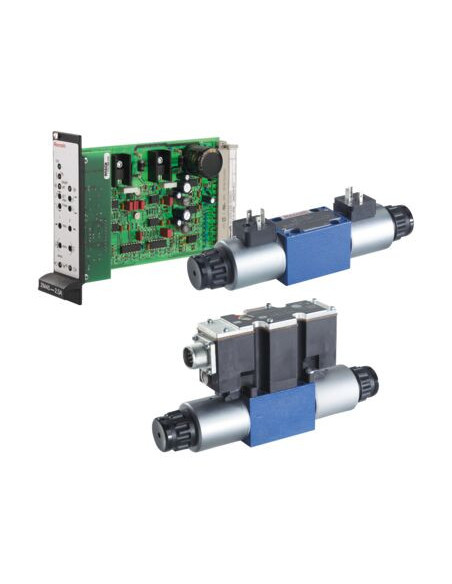

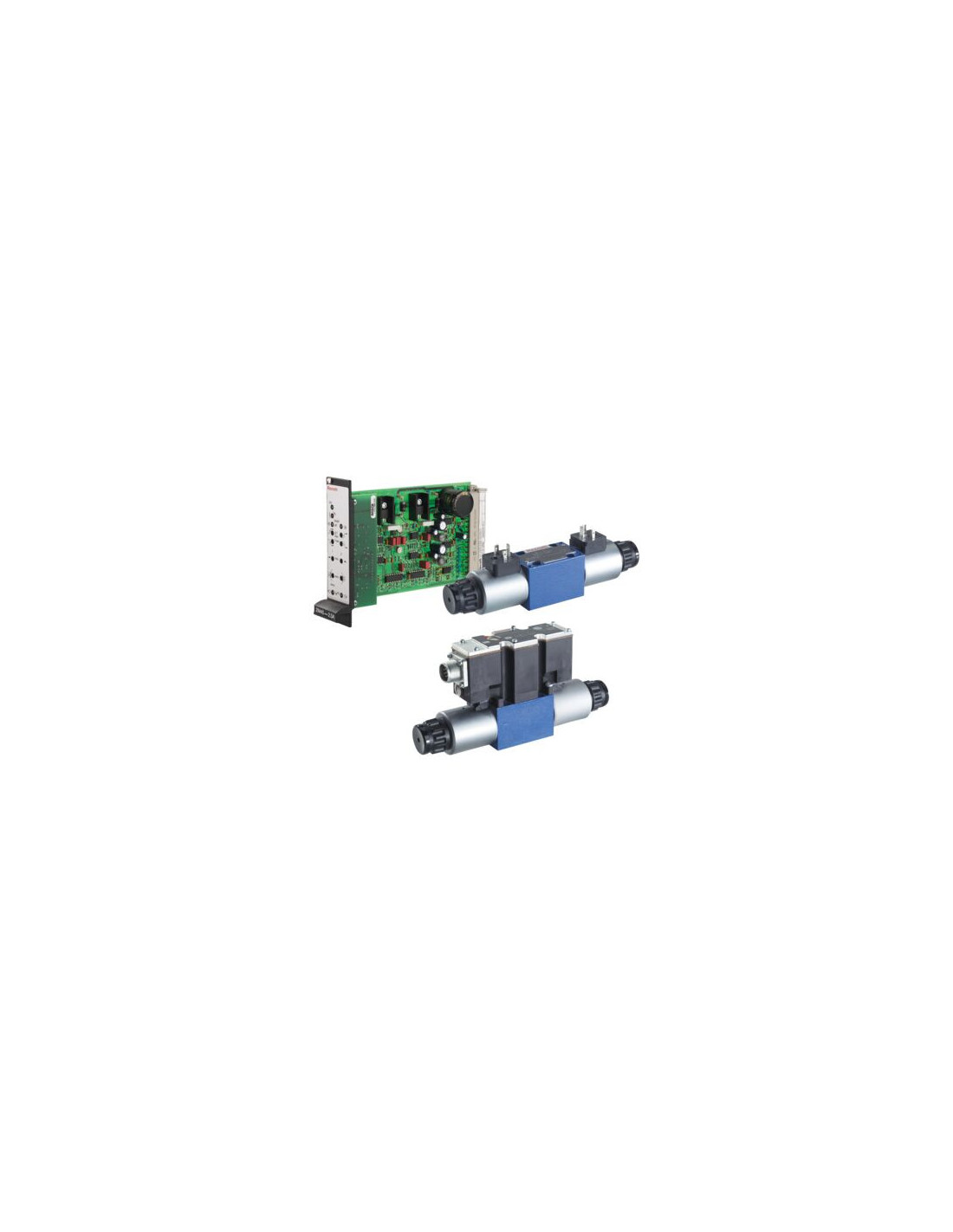

Ciśnieniowy zawór redukcyjny 3DREP6C-2X/16EG24K4/M – zawór hydrauliczny do precyzyjnej regulacji ciśnienia
Ciśnieniowy zawór redukcyjny 3DREP6C-2X/16EG24K4/M o kodzie produktu R900954419 to wysokiej jakości zawór hydrauliczny, który znajduje zastosowanie w zaawansowanych układach hydraulicznych, wymagających precyzyjnej i niezawodnej regulacji ciśnienia roboczego. Produkt dedykowany jest do instalacji przemysłowych, w których kluczowe znaczenie ma kontrola i bezpieczeństwo procesów przepływu medium.
Zawór hydrauliczny bezpośredniego działania z elektroniką zewnętrzną
Zawór suwakowy serii 3DREP to zaawansowane rozwiązanie łączące możliwości pneumatyki i elektroniki. Konstrukcja oparta na suwaku bezpośredniego działania umożliwia efektywną i szybką redukcję ciśnienia, reagując bezpośrednio na sygnał wartości zadanej przekazywany z układu sterującego. Dzięki zastosowaniu zewnętrznej elektroniki możliwa jest elastyczna integracja zaworu z różnymi systemami sterującymi oraz automatyką przemysłową.
Zalety i możliwości wykorzystania zaworu 3DREP6C-2X/16EG24K4/M
- Precyzyjna regulacja ciśnienia w zakresie do 16 barów, co pozwala na optymalne dostosowanie parametrów pracy układu hydraulicznego do aktualnych potrzeb procesu.
- Wielofunkcyjność – możliwość pracy w różnych kierunkach przepływu: P → A, P → B, A → T, B → T.
- Elektryczne sterowanie z wykorzystaniem zewnętrznej elektroniki zapewnia dużą dokładność ustawienia oraz możliwość integracji z nowoczesnymi systemami automatyzacji.
- Kompaktowe wymiary oraz montaż na płycie zgodnie ze standardem ISO 4401-03-02-0-05, co ułatwia instalację i wymianę w istniejących układach.
- Odporność na trudne warunki pracy – zastosowane materiały i typy uszczelnień (NBR) gwarantują wysoką trwałość oraz kompatybilność z szeroką gamą cieczy hydraulicznych: HL, HLP, HLPD, HVLP, HVLPD, HFC.
Typowe zastosowania ciśnieniowego zaworu redukcyjnego
Ciśnieniowe zawory redukcyjne serii 3DREP najczęściej wykorzystywane są w liniach technologicznych przemysłu ciężkiego, spożywczego, energetycznego, maszynowego oraz w automatyce przemysłowej. Doskonale sprawdzają się przy budowie zaawansowanych pras, linii montażowych, systemów transportu wewnętrznego oraz wszędzie tam, gdzie wymagana jest bezpieczna i stabilna regulacja ciśnienia.
Zastosowanie w układach z wysoką mocą hydrauliczną oraz w miejscach, gdzie konieczna jest elastyczna zmiana parametrów pracy, sprawia, że zawory tej serii są w czołówce rozwiązań dla profesjonalnych instalacji.
