Wielkość nominalna 32, symbol B, ze sterowaniem elektromagnetycznym, 24 V DC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne ograniczenie ciśnienia do wartości ustawień
- Zawór ciśnieniowy o konstrukcji z gniazdem stożkowym
- Ze sterowaniem pośrednim
- Gniazdo sześciokątne z kołpakiem ochronnym
- Zakres ustawień ciśnienia 3,7 … 200 barów
- Elektromagnetyczne odciążenie przez zamontowany rozdzielacz suwakowy
Dane techniczne
| Rodzina produktów | DBA(W) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 350 |
| Symbol graficzny suwaka | B |
| Typ przyłączenia | Kołnierz wysokociśnieniowy |
| Wielkość nominalna | 32 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 10.88 |

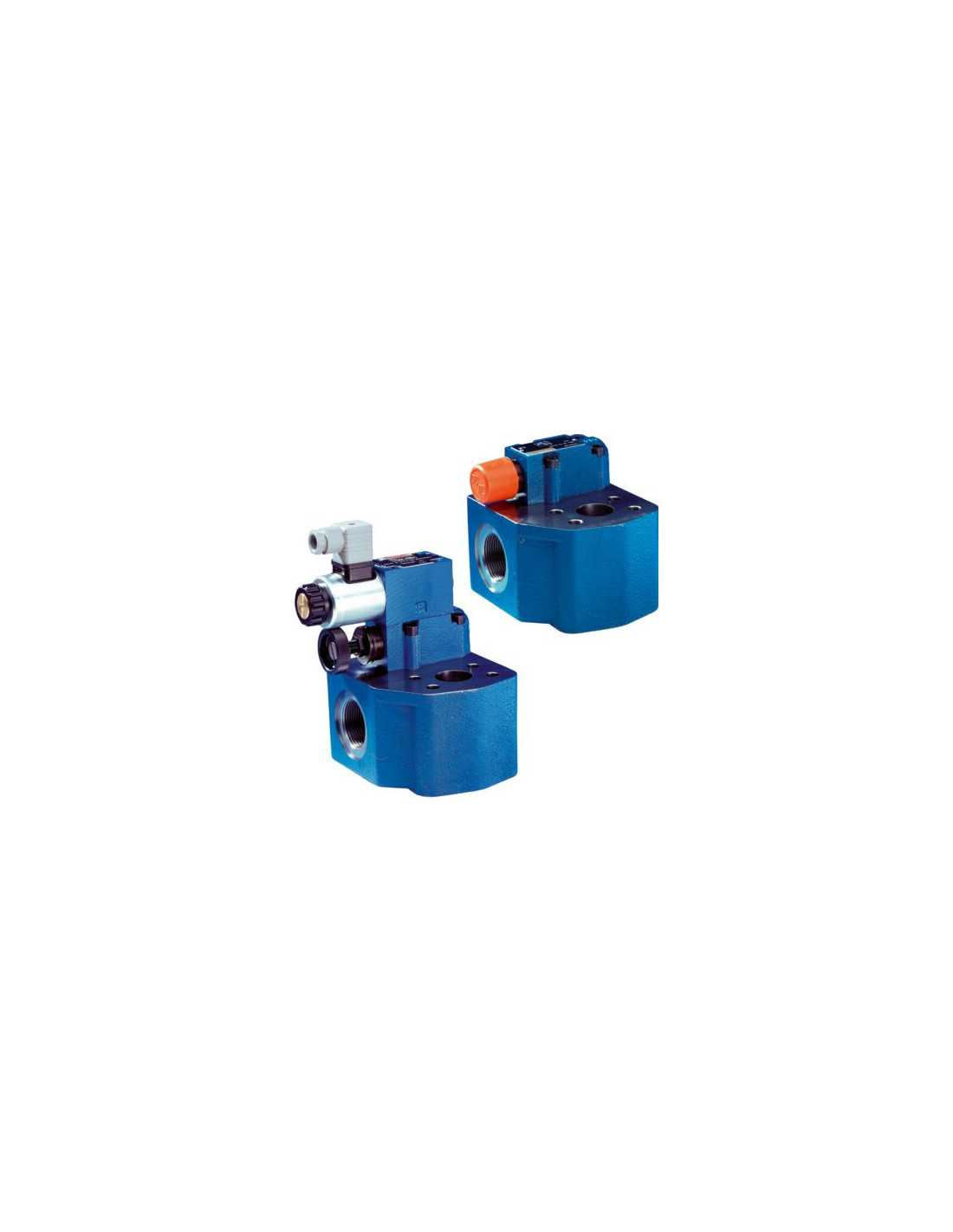

Blok zabezpieczeń pompy hydraulicznej DBAWR30BH2-1X/200S6EG24N9K4R12 - solidna ochrona instalacji
BLOK ZABEZPIECZEŃ POMPY DBAWR30BH2-1X/200S6EG24N9K4R12 to zaawansowany technicznie element przeznaczony do zastosowań w wymagających układach hydraulicznych. Jest on wyposażony w pośrednie sterowanie elektromagnetyczne zasilane napięciem 24 V DC. Dzięki nowoczesnej konstrukcji blok ten umożliwia skuteczną ochronę pomp oraz precyzyjną regulację ciśnienia w szerokim zakresie od 3,7 do 200 barów.
Zalety i zastosowania bloku zabezpieczeń hydraulicznych DBA(W)
Konstrukcja bloku zabezpieczeń umożliwia jego wykorzystanie w systemach hydrauliki siłowej, które wymagają wysokiej niezawodności oraz dokładnej regulacji parametrów pracy. Urządzenie to znajduje zastosowanie w układach przemysłowych, energetyce, maszynach budowlanych oraz wszędzie tam, gdzie kluczowym elementem jest zabezpieczenie układu przed nadmiernym wzrostem ciśnienia.
- Wysoka odporność na przeciążenia i podwyższone ciśnienie
- Łatwa obsługa oraz szybki montaż dzięki standardowym przyłączom
- Trwała i odporna na zużycie konstrukcja korpusu
- Możliwość stosowania w szerokim zakresie ciśnień i przepływów
- Uniwersalność zastosowań – przemysł, budownictwo, automatyka
- Bezpieczna eksploatacja układów o dużej mocy
Budowa i funkcje bloku zabezpieczeń DBAWR30BH2-1X/200S6EG24N9K4R12
Blok wyposażono w ciśnieniowy zawór konstrukcji stożkowej ze sterowaniem pośrednim. Możliwość precyzyjnego ustawienia zakresu pracy umożliwia niezawodne ograniczenie ciśnienia do wartości ustawionych przez użytkownika. Ochrona instalacji wspierana jest przez gniazdo sześciokątne z dedykowanym kołpakiem ochronnym, co zabezpiecza element przed uszkodzeniami mechanicznymi oraz wpływem czynników zewnętrznych.
Dodatkowymi atutami są zwarte wymiary montażowe oraz większa wytrzymałość dzięki zastosowaniu kołnierza wysokociśnieniowego oraz uszczelnień NBR, co zapewnia długotrwałą i bezpieczną pracę nawet w trudnych warunkach przemysłowych.
Typowe obszary wykorzystania
Blok zabezpieczeń DBAWR30BH2-1X/200S6EG24N9K4R12 sprawdzi się w:
- Systemach hydraulicznych maszyn przemysłowych
- Układach budowlanych i drogowych
- Stacjach zasilania hydraulicznego
- Przemysłowych liniach produkcyjnych
- Instalacjach energetycznych (chłodziwa, oleje hydrauliczne)
Stosowanie tego typu bloków zabezpieczeń gwarantuje zwiększenie bezpieczeństwa oraz niezawodności eksploatacyjnej pomp oraz całych układów hydraulicznych, chroniąc je przed skutkami nagłych skoków ciśnienia i awarii.
