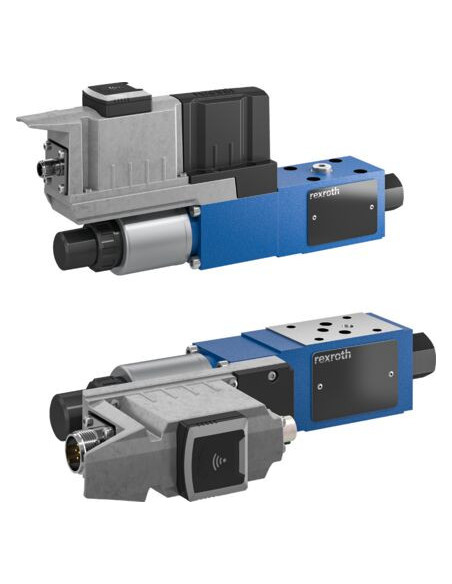

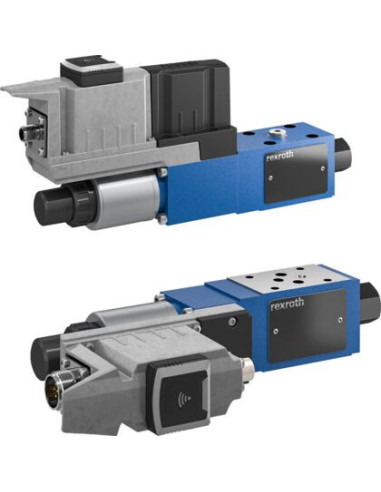

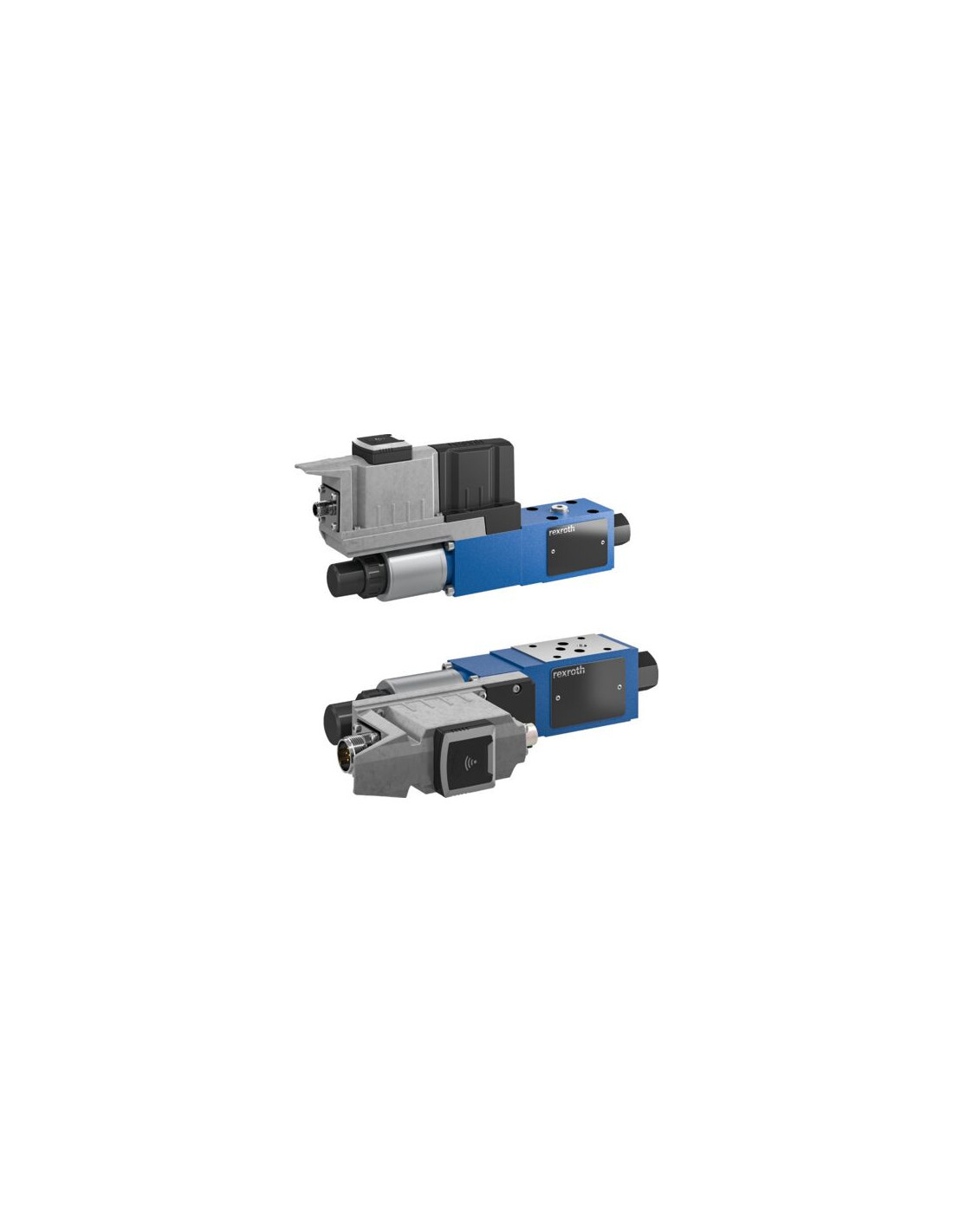

Wielkość nominalna 6, P → A, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna redukcja ciśnienia na podstawie sygnału wartości zadanej.
- Ze sterowaniem pośrednim
- Zawór suwakowy
- Elektronika cyfrowa
- Poziom ciśnienia 200 barów
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | (Z)3DRE(E)(A) |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | P → A |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy, 4-biegunowy, M12x1, kodowanie A |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 4-biegunowy, M12 x 1, według EN 61076-2-101 |
| Łączność | IO-Link |
| Opis zgodności | CE - nach EMV-Richtlinie 2014/30/EURoHS-Richtlinie 2011/65/EU |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 3.59 |
Ciśnieniowy zawór redukcyjny 3DREA6-2X/200G24K24L1M – precyzyjna kontrola ciśnienia hydraulicznego
Ciśnieniowy zawór redukcyjny 3DREA6-2X/200G24K24L1M to zaawansowane urządzenie hydrauliczne przeznaczone do wymagających zastosowań przemysłowych. Dzięki konstrukcji opartej na zaworze suwakowym oraz elektrycznemu sterowaniu z zintegrowanym układem elektronicznym, zapewnia niezawodną i precyzyjną regulację ciśnienia w układzie hydraulicznym.
Główne zalety ciśnieniowego zaworu redukcyjnego
- Zaawansowana elektronika cyfrowa – gwarantuje szybką reakcję oraz stałość parametrów pracy.
- Przeznaczenie do wysokiego przedziału mocy – obsługuje aplikacje wymagające dużego przepływu i wysokiego ciśnienia roboczego.
- Poziom ciśnienia do 200 barów – skuteczna redukcja ciśnienia nawet w najbardziej wymagających warunkach pracy.
- Interfejs IO-Link – możliwość łatwej integracji z systemami automatyki przemysłowej.
- Solidna konstrukcja – trwałość i niezawodność potwierdzone przez zastosowanie wysokiej jakości materiałów.
Typowe zastosowania zaworu redukcyjnego hydraulicznego
Zawór 3DREA6-2X/200G24K24L1M znajduje szerokie zastosowanie w zautomatyzowanych liniach produkcyjnych i maszynach przemysłowych, gdzie wymagana jest dokładna kontrola ciśnienia. Typowe obszary wykorzystania obejmują:
- Systemy hydrauliki siłowej w maszynach CNC i obrabiarkach.
- Prasy hydrauliczne.
- Automatyczne linie montażowe.
- Stanowiska testowe do urządzeń hydraulicznych.
- Instalacje, gdzie istotna jest redukcja ciśnienia po stronie odbiorników.
Możliwości i funkcje techniczne
Wielkość nominalna 6 oraz montaż na płycie zgodny ze standardem ISO 4401-03-02-0-05 pozwalają na łatwą integrację z istniejącymi układami. Czterobiegunowe przyłącze M12x1 umożliwia szybkie podłączenie do systemu sterowania. Zawór obsługuje szeroki zakres cieczy hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD oraz HFC, co czyni go uniwersalnym rozwiązaniem dla różnorodnych aplikacji przemysłowych.
Bezpieczeństwo i zgodność z normami
Urządzenie spełnia rygorystyczne wymagania dyrektywy EMV 2014/30/EU oraz RoHS 2011/65/EU, co gwarantuje bezpieczną i zgodną z przepisami eksploatację w środowisku przemysłowym.
