Wielkość nominalna 6, Symbol WA, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Zawór suwakowy
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | 4WREE6 |
| Położenie montażowe | dowolne |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 80 |
| Symbol graficzny suwaka | Symbol WA |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 32 |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.12 |

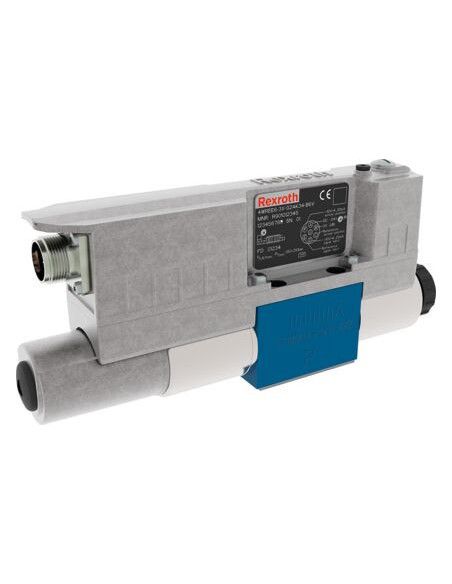

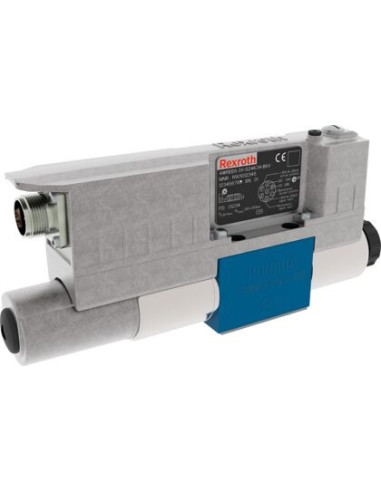

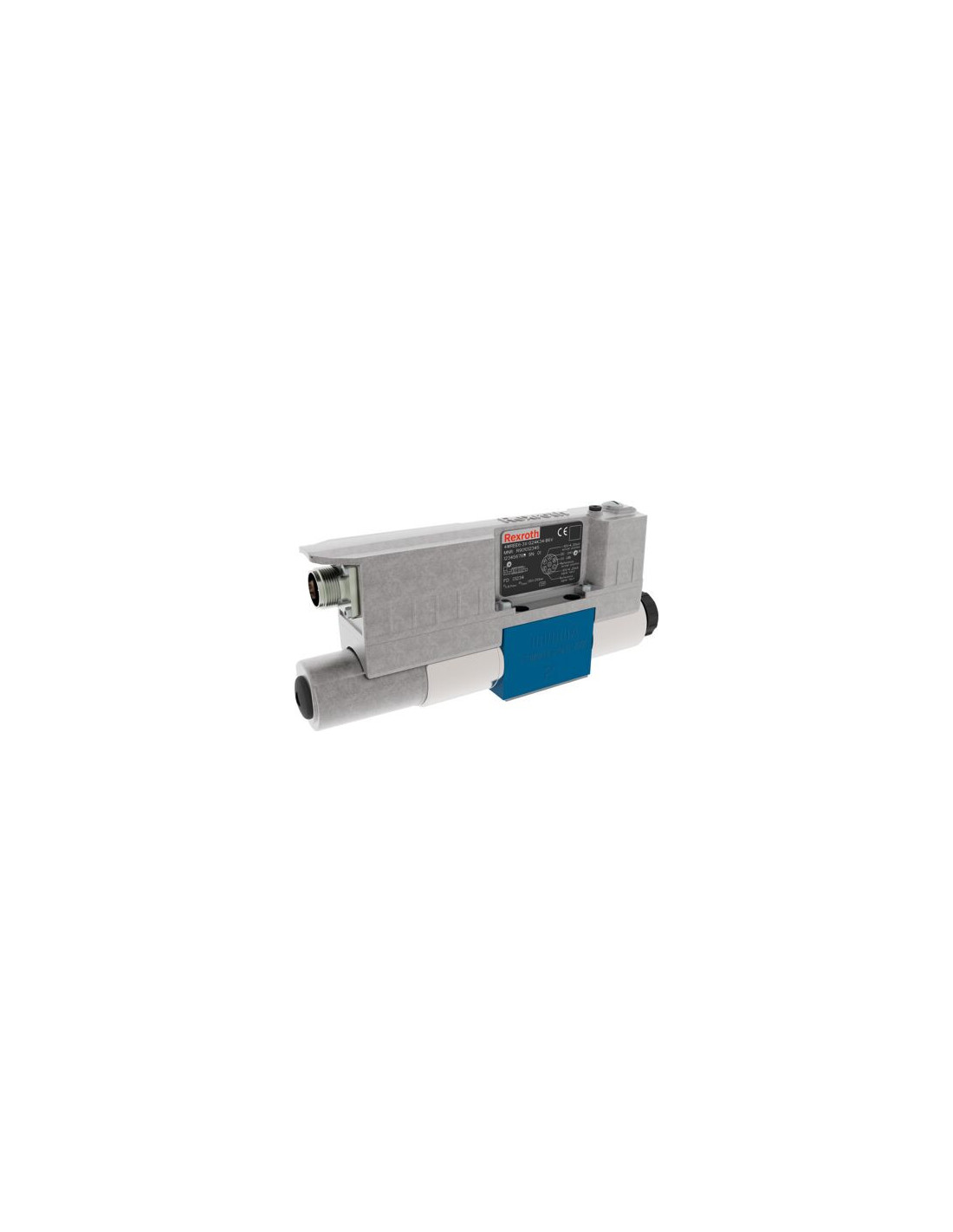

Proporcjonalny zawór kierunkowy Rexroth 4WREE6WA32-3X/V/24F1 – precyzyjna regulacja przepływu hydraulicznego
Proporcjonalny zawór kierunkowy 4WREE6WA32-3X/V/24F1 marki Rexroth to zaawansowany komponent przemysłowy, zaprojektowany do precyzyjnego sterowania kierunkiem przepływu cieczy hydraulicznej w wysokowydajnych układach automatyki. Idealnie nadaje się do zastosowań, w których wymagana jest niezawodna i dokładna regulacja przepływu oraz wysoka powtarzalność pracy. Wersja z zintegrowanym układem elektronicznym gwarantuje szybką reakcję na sygnały wejściowe oraz łatwość integracji z istniejącymi systemami sterowania.
Zalety i cechy proporcjonalnych zaworów kierunkowych Rexroth 4WREE6
- Zaawansowana dokładność pozycjonowania suwaka dzięki wewnętrznemu wycofaniu pozycji, co przekłada się na powtarzalność i stabilność ustawień przepływu.
- Możliwość montażu w dowolnym położeniu, co ułatwia integrację w różnych konfiguracjach instalacyjnych.
- Bezpośrednie działanie pozwala na szybkie przełączanie oraz wysoką dynamikę działania.
- Obsługa szerokiego zakresu płynów hydraulicznych, w tym HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR.
- Standard ISO 4401-03-02-0-05 zapewnia kompatybilność z typowymi płytami montażowymi.
- Wytrzymałość na ciśnienie robocze do 350 bar oraz natężenie przepływu do 80 l/min czyni zawór doskonałym wyborem dla wymagających układów przemysłowych.
- Solidne wykonanie oraz uszczelnienia FKM gwarantują wysoką odporność na zużycie i pracę w trudnych warunkach przemysłowych.
- Bezpieczeństwo i pewność działania potwierdzone są zgodnością z wymogami CE dotyczącymi kompatybilności elektromagnetycznej.
Typowe zastosowania zaworu proporcjonalnego 4WREE6WA32-3X/V/24F1
Zawory proporcjonalne Rexroth serii 4WREE6 znajdują szerokie zastosowanie w systemach hydrauliki siłowej, gdzie wymagana jest dynamiczna regulacja kierunku przepływu oraz praca pod wysokim ciśnieniem. Stosowane są w:
- przemysłowych maszynach produkcyjnych,
- systemach automatyzacji procesów przemysłowych,
- układach hydraulicznych pras, wtryskarek i obrabiarek CNC,
- systemach sterowania napędami hydraulicznymi,
- instalacjach hydraulicznych w przemyśle spożywczym, chemicznym oraz energetycznym.
Wysoka niezawodność, szeroki zakres pracy oraz zaawansowana technologia sterowania czynią model 4WREE6WA32-3X/V/24F1 rozwiązaniem chętnie wykorzystywanym zarówno w modernizacji, jak i budowie nowych systemów sterowania hydrauliką.
