Wielkość nominalna 16, , Symbol V, , Elektryczny ze zintegrowanym układem elektronicznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Liniowo
- Doprowadzenie oleju sterującego zewnętrzne; kanał powrotny oleju sterującego zewnętrzny
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | 4WRDE |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 460 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 220 |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowy, wartość zadana ±10 V |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 10.5 |

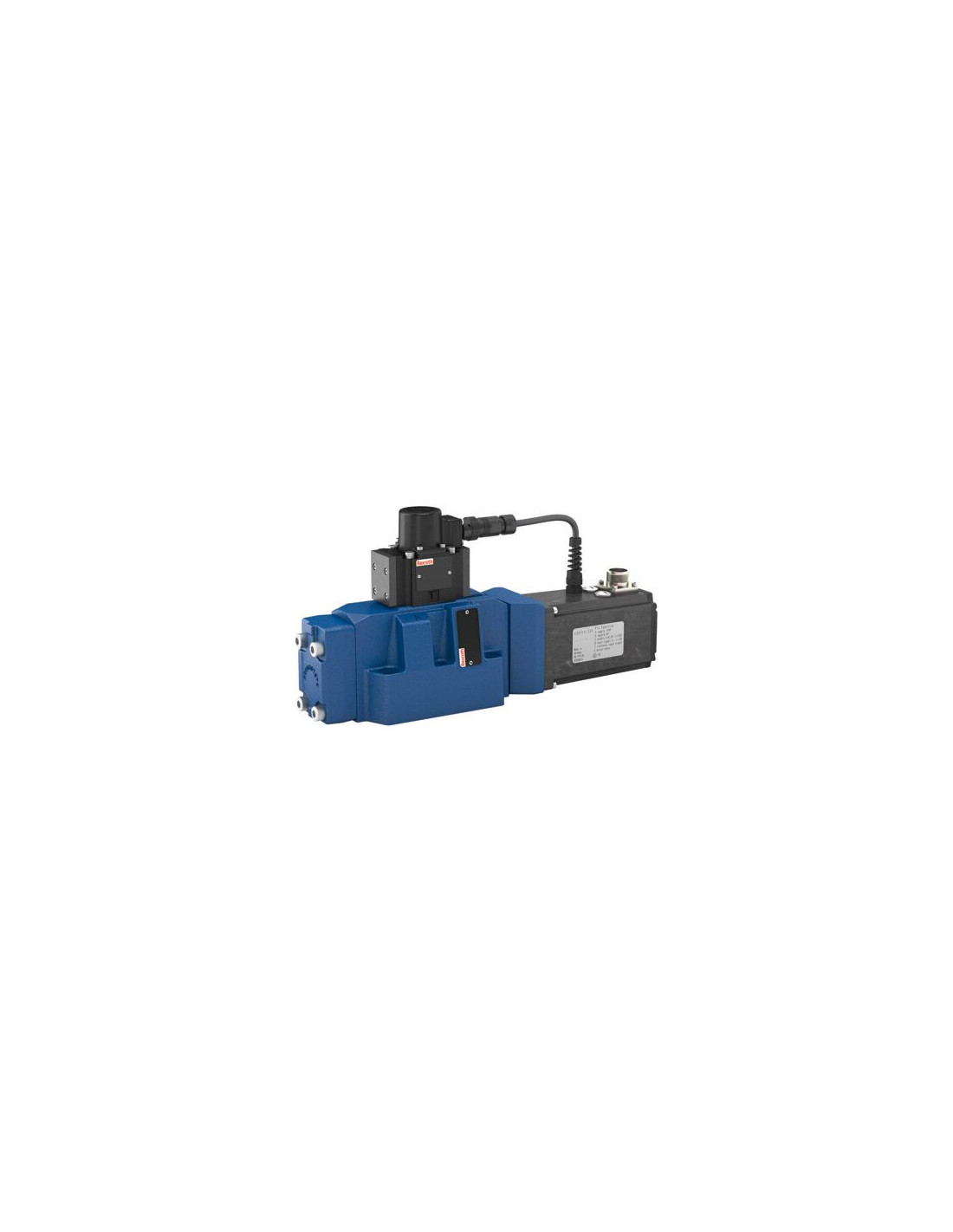

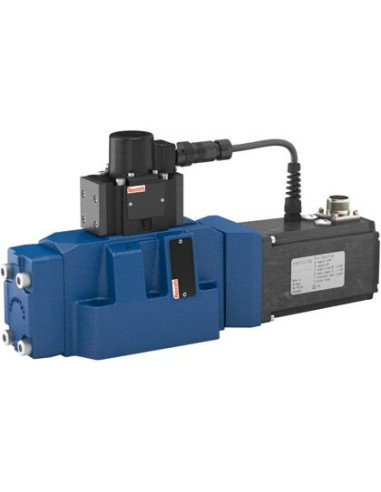

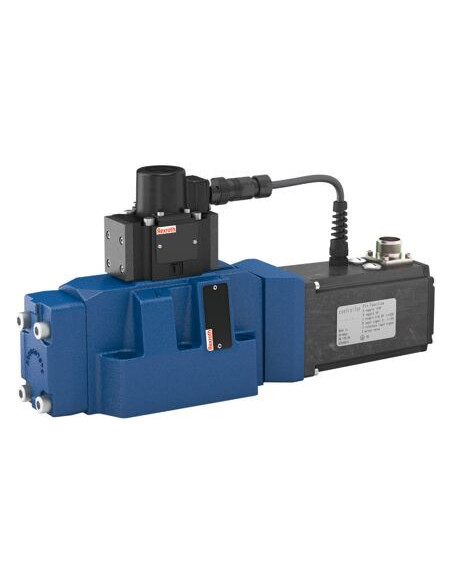

Proporcjonalny zawór kierunkowy 4WRDE16V220L-6X/MXY/24A5 — zaawansowana hydraulika przemysłowa
Proporcjonalny zawór kierunkowy 4WRDE16V220L-6X/MXY/24A5, kod produktu: R901435604, to precyzyjne rozwiązanie przeznaczone do zastosowań w instalacjach hydraulicznych, w których wymagana jest dokładna kontrola kierunku i natężenia przepływu medium roboczego. Urządzenie zostało zaprojektowane z myślą o pracy w warunkach wysokiego obciążenia oraz długotrwałej eksploatacji przemysłowej.
Zastosowanie zaworu 4WRDE16V220L-6X/MXY/24A5 w automatyce hydraulicznej
Zawór kierunkowy tego typu znajduje szerokie zastosowanie w układach automatyki przemysłowej, hydraulice maszynowej oraz systemach sterowania w branży:
- maszyn rolniczych i budowlanych,
- przemysłu ciężkiego,
- aplikacji pras hydraulicznych,
- układach napędowych linii produkcyjnych,
- systemach zasilania urządzeń o wysokim natężeniu przepływu oleju hydraulicznego.
Najważniejsze cechy i zalety proporcjonalnego zaworu kierunkowego
4WRDE16V220L-6X/MXY/24A5 to zawór suwakowy sterowany elektrycznie, wyposażony w zintegrowany układ elektroniczny, który pozwala na precyzyjne dozowanie przepływu i kierunku zgodnie z zadanym sygnałem analogowym (±10 V). Główne zalety zaworu to:
- Wysoka precyzja regulacji dzięki wewnętrznej kompensacji pozycji suwaka,
- możliwość obsługi dużych przepływów — nominalny przepływ do 220 l/min,
- odporność na wysokie ciśnienia robocze (do 350 bar),
- łatwość montażu na płycie zgodnie z normą ISO 4401,
- niezawodna praca nawet w trudnych warunkach środowiskowych,
- uniwersalność dzięki obsłudze różnych cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC),
- prosta integracja w nowoczesnych systemach sterowania dzięki połączeniu analogowemu.
Budowa i sposób działania zaworu hydraulicznego 4/3
Konstrukcja zaworu oparta jest na trzech pozycjach suwaka oraz czterech przyłączeniach, umożliwiających płynne przełączanie kierunku i ilości przepływającego oleju. Dzięki zastosowaniu sterowania pośredniego oraz liniowego ruchu suwaka zawór charakteryzuje się stabilnością pracy i szybkim czasem reakcji. Zasilanie odbywa się napięciem 24 VDC, a podłączenie sygnałów jest możliwe poprzez wygodny 7-biegunowy wtyk przyrządowy zgodny z wymaganiami EN 175201-804.
Typowe korzyści dla użytkownika i przykłady implementacji
Wykorzystanie proporcjonalnych zaworów kierunkowych tej klasy pozwala znacząco zwiększyć wydajność i niezawodność systemów hydraulicznych, umożliwiając precyzyjne sterowanie nawet w bardzo dynamicznych aplikacjach przemysłowych. Szczególnie doceniane są w nowoczesnych rozwiązaniach napędowych, gdzie liczy się szybka reakcja i dokładna regulacja siły lub prędkości działania siłowników.
