Wielkość nominalna 32, Symbol S, Elektryczny ze zintegrowanym układem elektronicznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym, wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka.
- Zawór do wbudowania
- Ze sterowaniem pośrednim
- Liniowo
Dane techniczne
| Schemat przyłączy | ISO 7368-09-5-1-16 |
| Rodzina produktów | 2WRC../H |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 2900 |
| Symbol graficzny suwaka | Symbol S |
| Typ przyłączenia | Zawór do wbudowania |
| Znamionowe natężenie przepływu [l/min] | 1100 |
| Wielkość nominalna | 32 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowa, wartość zadana 0 … 10 V |
| Opis zgodności | CE – kompatybilność elektromagnetyczna 2014/30/UEDyrektywa RoHS 2011/65/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC (Fuchs: Hydrotherm 46M, Renosafe 500, Petrofer: Ultra Safe 620, Houghton: Safe 620, Union: Carbide HP5046) |
| Uszczelnienia | NBR |
| Masa [kg] | 12.9 |

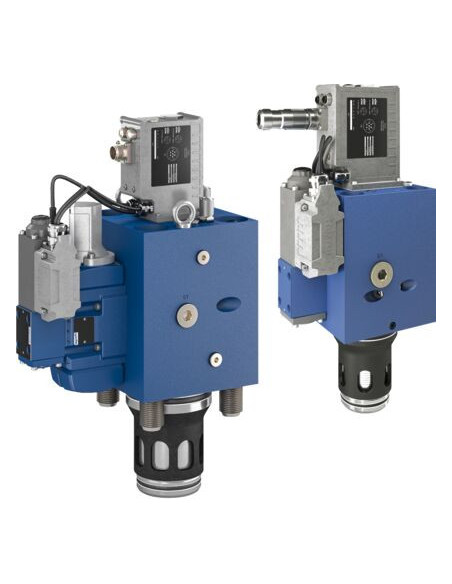

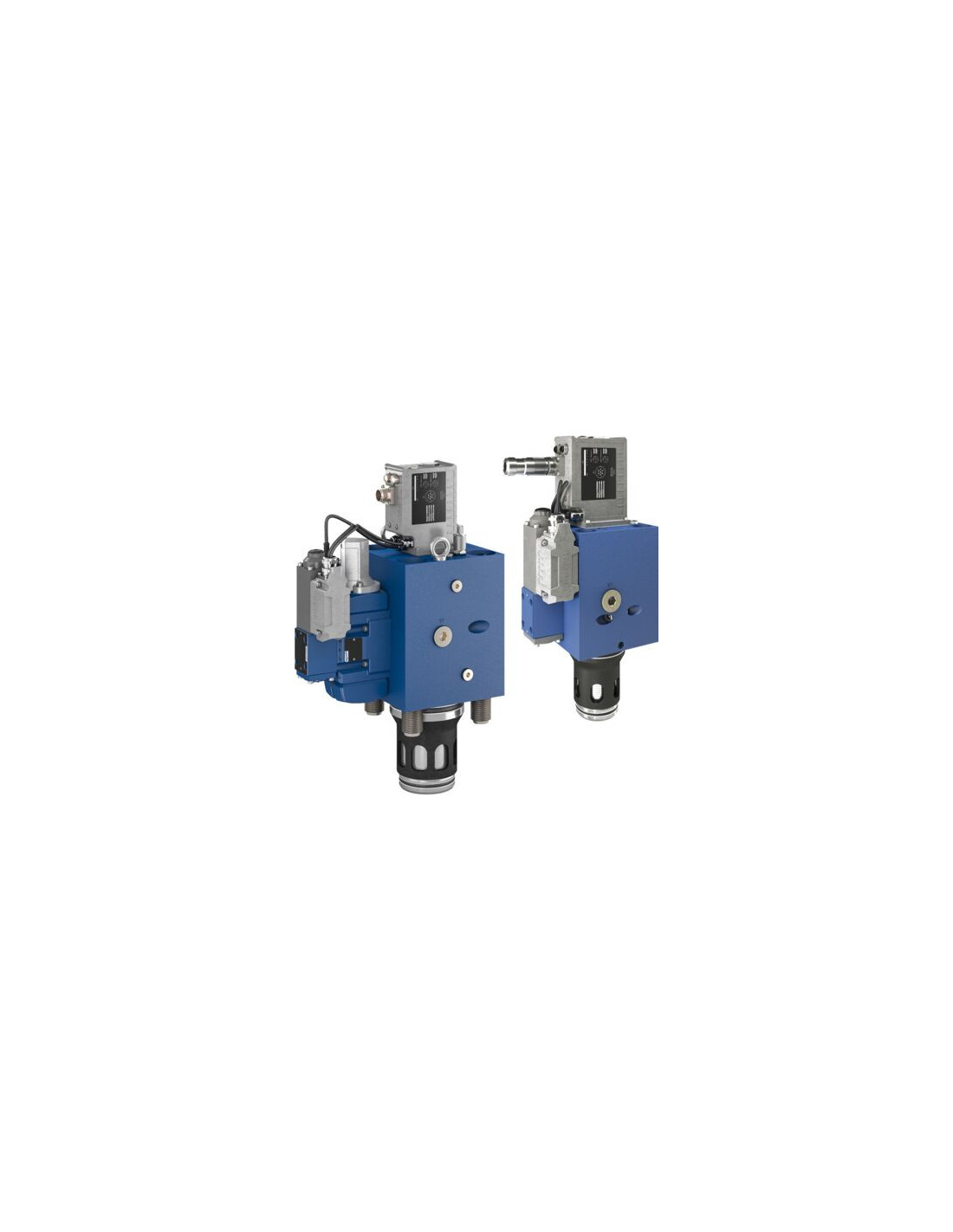

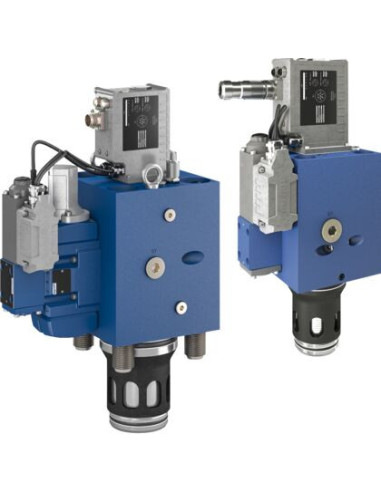

Proporcjonalny zawór kierunkowy 2WRCE32S1K1L-4X/H420MK/24A1 – hydraulika przemysłowa
Proporcjonalny zawór kierunkowy 2WRCE32S1K1L-4X/H420MK/24A1 to specjalistyczny element hydrauliki siłowej, zaprojektowany do pracy w wymagających aplikacjach przemysłowych. Charakteryzuje się wysoką niezawodnością, precyzją sterowania przepływem oraz łatwą integracją z układami o dużej mocy. Wielkość nominalna 32 umożliwia stosowanie zaworu w układach o znacznych przepływach i wysokim ciśnieniu roboczym, co czyni go rozwiązaniem dla systemów wymagających dynamicznej i precyzyjnej kontroli ruchu siłowników oraz silników hydraulicznych.
Zastosowanie zaworu kierunkowego proporcjonalnego – szeroki zakres możliwości
Zawór proporcjonalny 2WRCE32S1K1L-4X/H420MK/24A1 znajduje zastosowanie w różnorodnych maszynach i instalacjach przemysłowych, takich jak:
- Prasy hydrauliczne
- Urządzenia do formowania i obróbki tworzyw sztucznych
- Systemy sterowania siłownikami i napędami w maszynach produkcyjnych
- Hydraulika w ciężkim sprzęcie budowlanym
- Układy regulacji prędkości oraz kierunku przepływu mediów
- Automatyka przemysłowa wymagająca dużej precyzji i powtarzalności
Najważniejsze zalety zaworu proporcjonalnego 2WRCE32S1K1L-4X/H420MK/24A1
Wysoka dokładność regulacji – zastosowanie zintegrowanego układu elektronicznego pozwala na precyzyjne sterowanie pozycją suwaka oraz kierunkiem przepływu oleju hydraulicznego, zgodnie z wymaganym sygnałem zewnętrznym (analogowym 0...10 V).
Odporność na warunki przemysłowe – produkt przeznaczony do wysokich ciśnień roboczych (do 420 bar) i dużych natężeń przepływu (do 2900 l/min), z solidną, kompaktową konstrukcją przy masie 12,9 kg.
Wszechstronność medium – kompatybilność z szeroką gamą cieczy hydraulicznych, w tym olejami HL, HLP, HLPD oraz płynami ogniotrwałymi, umożliwia zastosowanie w wielu branżach przemysłu o różnych wymaganiach.
Integracja i podłączenie – wygoda oraz bezpieczeństwo użytkowania
Zawór do zabudowy zgodnie z normą ISO 7368-09-5-1-16 ułatwia montaż w rozbudowanych układach hydraulicznych. 7-biegunowa wtyczka przyrządowa zapewnia pewne oraz bezpieczne połączenie elektryczne zgodnie z normą EN 175201-804. Zastosowane uszczelnienia NBR gwarantują wysoką szczelność i trwałość eksploatacyjną.
Bezpieczeństwo oraz zgodność z wymaganiami europejskimi
Zawór kierunkowy 2WRCE32S1K1L-4X/H420MK/24A1 spełnia aktualne wymogi dyrektywy CE w zakresie kompatybilności elektromagnetycznej oraz Dyrektywy RoHS dotyczącej ograniczenia szkodliwych substancji.
Wysoka precyzja sterowania, wydajność i niezawodność w zastosowaniach przemysłowych – wybór sprawdzony w nowoczesnych układach hydraulicznych!
