Wielkość nominalna 10, Symbol E1, Elektryczny ze zintegrowanym układem elektronicznym, 25 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne sterowanie kierunkiem przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór suwakowy
- Bezpośredniego działania
- Z cyfrową elektroniką On-Board
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | 4WREE 10 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 180 |
| Symbol graficzny suwaka | Symbol E1 |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 75 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny ze zintegrowanym układem elektronicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 25 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Łączność | Analogowe, wartość zadana 4 … 20 mA |
| Opis zgodności | Deklaracja Zgodności CE wg dyrektywy EMC 2014/30/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 7.3 |

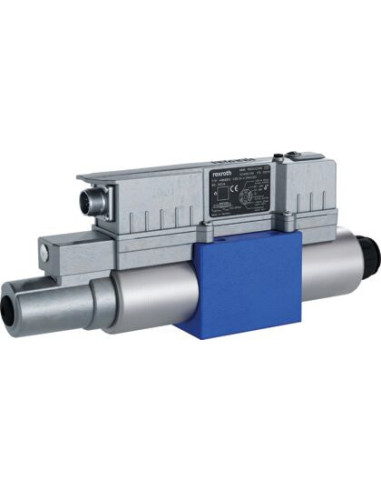

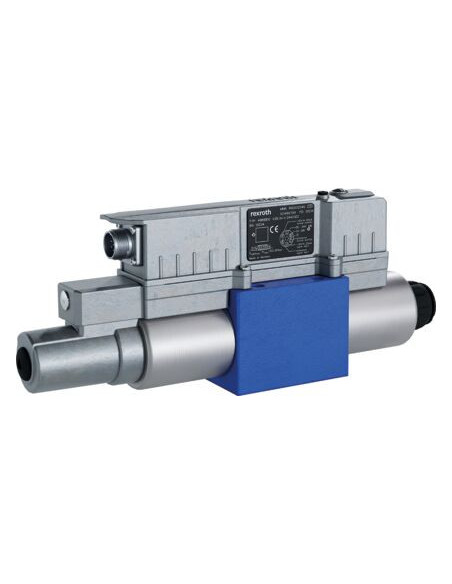

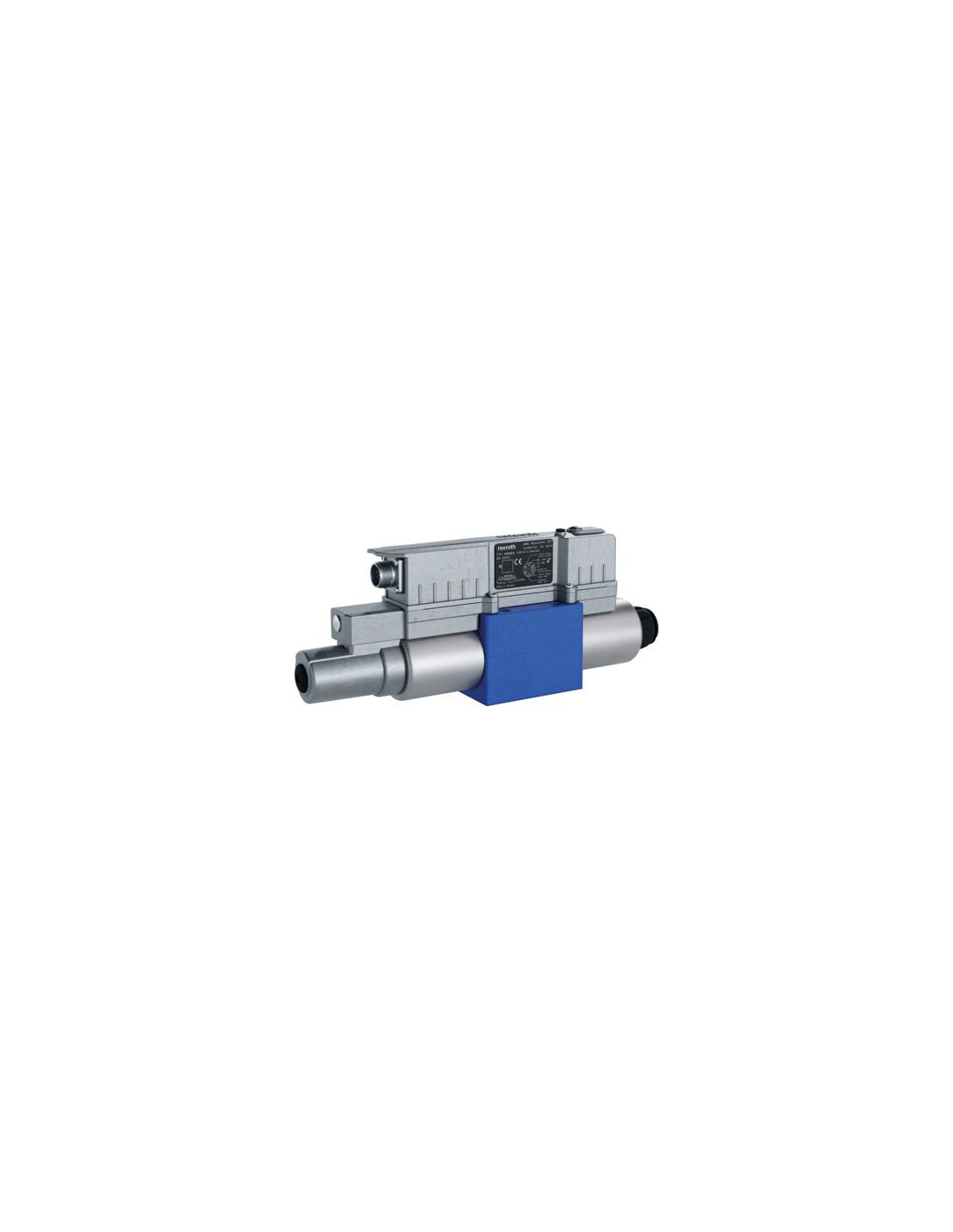

Proporcjonalny zawór kierunkowy 4WREE10E1-75-3X/M/24F1 – zaawansowana kontrola przepływu w układach hydraulicznych
Proporcjonalny zawór kierunkowy 4WREE10E1-75-3X/M/24F1 (kod produktu: R901582570) to element przeznaczony do precyzyjnego sterowania kierunkiem przepływu cieczy w zaawansowanych układach hydrauliki siłowej. Jego konstrukcja pozwala na zastosowanie w miejscach wymagających niezawodności oraz wysokiej wydajności, co czyni go odpowiednim zarówno do zastosowań przemysłowych, jak i mobilnych.
Kluczowe cechy i zalety zaworu proporcjonalnego 4WREE10E1-75-3X/M/24F1
- Zawór suwakowy bezpośredniego działania – gwarantuje szybkie i precyzyjne reakcje na sygnały sterujące.
- Cyfrowa elektronika On-Board – zapewnia stabilność regulacji oraz zwiększa odporność na zakłócenia.
- Łączność analogowa (sygnał zadany 4 … 20 mA) – ułatwia integrację z różnorodnymi systemami automatyki przemysłowej.
- Konstrukcja modułowa do montażu na płycie – szybka i prosta instalacja oraz serwisowanie.
- Wysokie maksymalne ciśnienie robocze do 350 bar oraz wydajność do 180 l/min – idealne rozwiązanie w układach wymagających dużych przepływów.
- Trzy pozycje suwaka i cztery przyłącza – zwiększają możliwości konfiguracji oraz zastosowania zaworu.
- Zgodność z normami ISO oraz certyfikacja CE – gwarancja bezpieczeństwa i jakości.
Typowe zastosowania proporcjonalnych zaworów kierunkowych Rexroth 4WREE
Proporcjonalny zawór kierunkowy Rexroth dedykowany jest do wymagających układów hydraulicznych w branży przemysłowej. Najczęściej znajduje zastosowanie w:
- Automatyce przemysłowej – precyzyjne sterowanie ruchem i siłą siłowników hydraulicznych.
- Prasach hydraulicznych – zapewnia płynną pracę pod dużym obciążeniem.
- Systemach wtryskowych oraz maszynach budowlanych – umożliwia kontrolę skomplikowanych sekwencji ruchów.
- Transporterach i liniach produkcyjnych – szybkie zmiany kierunku oraz prędkości ruchu urządzeń wykonawczych.
- Systemach testowych i laboratoryjnych – tam, gdzie kluczowa jest wysokiej klasy regulacja przepływu i ciśnienia.
Specyfikacja techniczna i warunki pracy
Zawór 4WREE10E1-75-3X/M/24F1 charakteryzuje się solidną konstrukcją, wykonaniem z wysokiej jakości materiałów oraz przystosowaniem do pracy z popularnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC) oraz uszczelnieniami NBR. Przewidziany do montażu na płycie według normy ISO 4401-05-04-0-05. Pracuje w szerokim zakresie napięcia zasilającego 25 VDC, przy masie 7,3 kg.
Proporcjonalny zawór kierunkowy Rexroth to doskonały wybór dla profesjonalnych rozwiązań hydraulicznych, w których niezawodność, precyzja oraz cyfrowe sterowanie mają kluczowe znaczenie.
