Wielkość nominalna 16, Symbol B20E, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy
- Ze sterowaniem pośrednim
- Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Ciśnienie otwarcia 2 bary
- Bez przekrycia
- Stosunek powierzchni 7%
- Powierzchnia pierścieniowa B=7%
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LC |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 430 |
| Symbol graficzny suwaka | Symbol B20E |
| Typ przyłączenia | Zawór do wbudowania |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 0.2 |

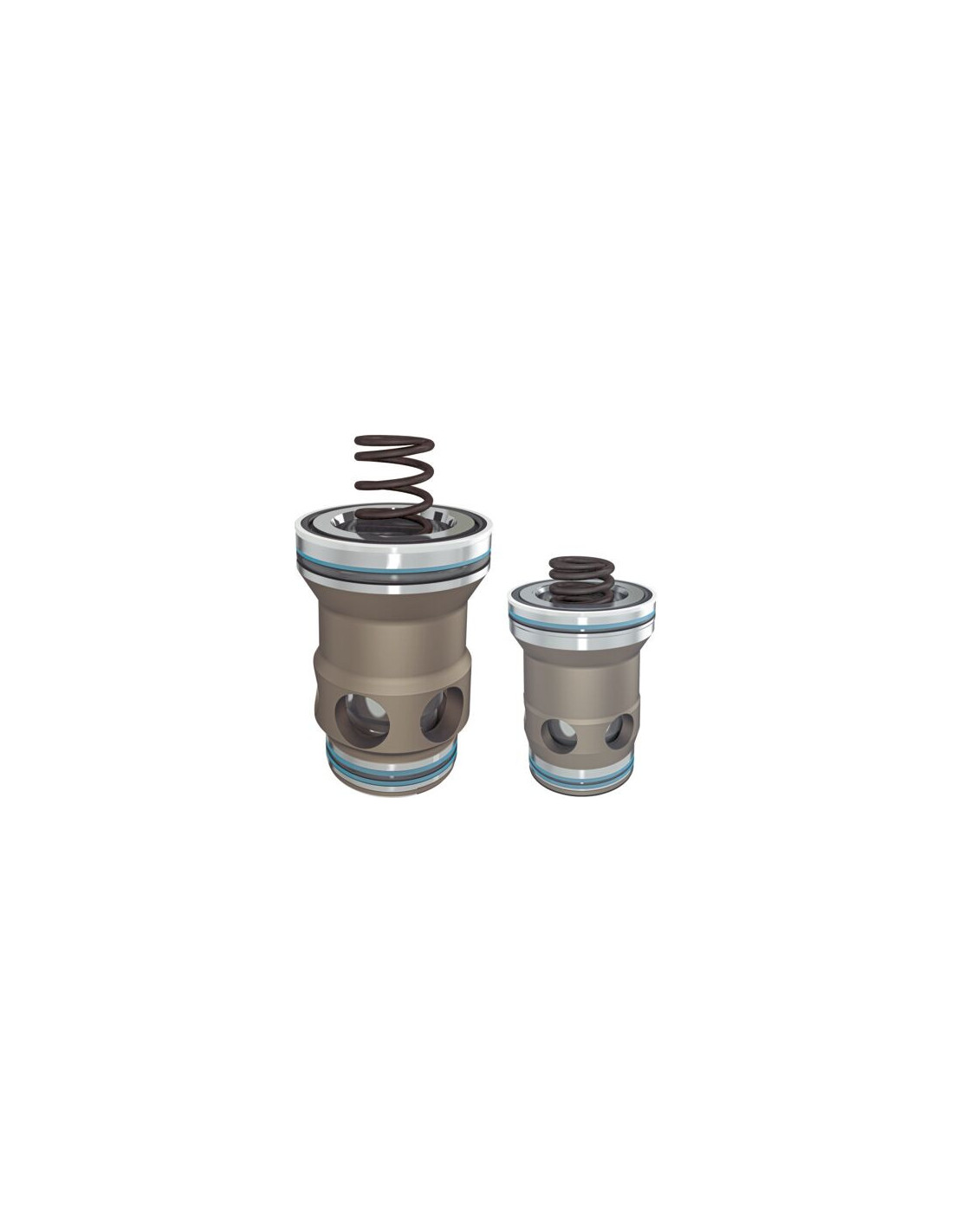

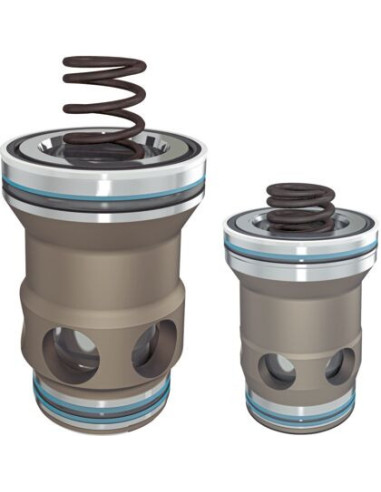

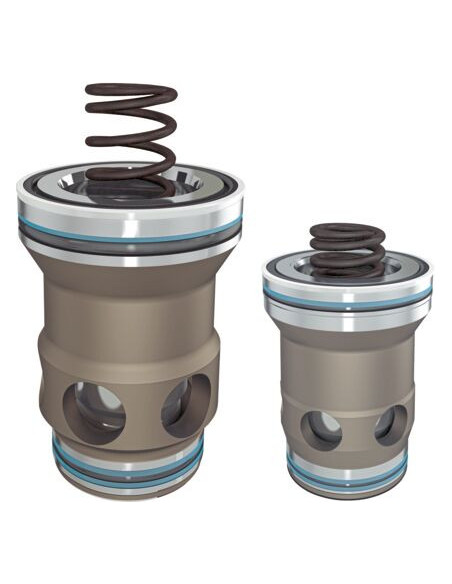

Zawór logiczny nabojowy LC16B20E7X – Zawór hydrauliczny do zastosowań przemysłowych
Zawór logiczny nabojowy LC16B20E7X (kod: R900912595) to element hydrauliki siłowej, przeznaczony do pracy w wysokich zakresach ciśnienia i natężenia przepływu. Dzięki zastosowaniu sterowania hydraulicznego umożliwia niezawodną zmianę kierunku przepływu cieczy roboczej w zaawansowanych układach hydraulicznych.
Zastosowanie zaworu logicznego LC16B20E7X
Przemysłowe zawory logiczne typu nabojowego są szeroko wykorzystywane w różnorodnych instalacjach hydraulicznych, takich jak:
- maszyny przemysłowe i produkcyjne
- prasy hydrauliczne
- systemy automatyki i sterowania rozdzielaczami
- układy hydrauliki mobilnej
- zaawansowane systemy zasilania hydraulicznego
Swoje zastosowanie znajdują wszędzie tam, gdzie wymagana jest wysoka niezawodność oraz precyzyjna kontrola przepływu oleju hydraulicznego.
Kluczowe cechy zaworu hydraulicznego LC16B20E7X
- Wielkość nominalna: 16 – optymalny wybór do większych natężeń przepływu
- Ciśnienie robocze do 420 bar – dopasowany do wymagających warunków pracy
- Maksymalne natężenie przepływu: 430 l/min – umożliwia efektywną pracę w dużych układach
- Hydrauliczne sterowanie pośrednie – zapewnia precyzyjną kontrolę oraz płynną pracę zaworu
- Bez przekrycia – szybka reakcja oraz poprawiona szczelność układu
- Wytrzymałe uszczelnienia NBR – odporne na typowe ciecze hydrauliczne (HL, HLP, HLPD, HVLP, HVLPD, HFC)
Budowa i kompatybilność
Element przeznaczony jest do montażu nabojowego według standardu ISO 7368, co ułatwia integrację z różnorodnymi układami hydraulicznymi. Dzięki niskiemu stosunkowi powierzchni pierścieniowej (B=7%) oraz ciśnieniu otwarcia 2 bary, zawór umożliwia precyzyjne sterowanie nawet w skomplikowanych układach sterujących.
Typowe zalety i przewagi rozwiązania
- Wysoka niezawodność dzięki solidnej konstrukcji i precyzyjnemu działaniu
- Szybka i pewna zmiana kierunku przepływu zgodnie z symbolem hydraulicznym
- Niski ciężar (0,2 kg) – ułatwiona instalacja oraz zmniejszenie masy całkowitej urządzenia
- Możliwość zastosowania w wielu gałęziach przemysłu, zarówno w nowych instalacjach, jak i przy modernizacji istniejących układów hydraulicznych
Zawór logiczny nabojowy LC16B20E7X to niezawodne rozwiązanie dla wymagających aplikacji przemysłowych, charakteryzujące się uniwersalnością, trwałością oraz wysokimi parametrami pracy.
