Wielkość nominalna 63, Symbol B40E, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy
- Ze sterowaniem pośrednim
- Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Ciśnienie otwarcia 4 bary
- Bez przekrycia
- Stosunek powierzchni 7%
- Powierzchnia pierścieniowa B=7%
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LC |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 6500 |
| Symbol graficzny suwaka | Symbol B40E |
| Typ przyłączenia | Zawór do wbudowania |
| Wielkość nominalna | 63 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 6.8 |

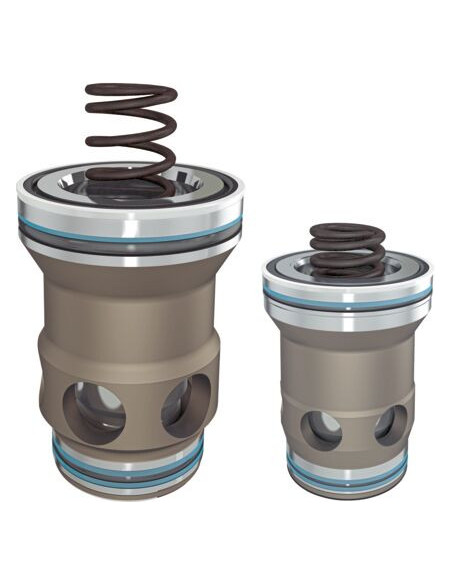

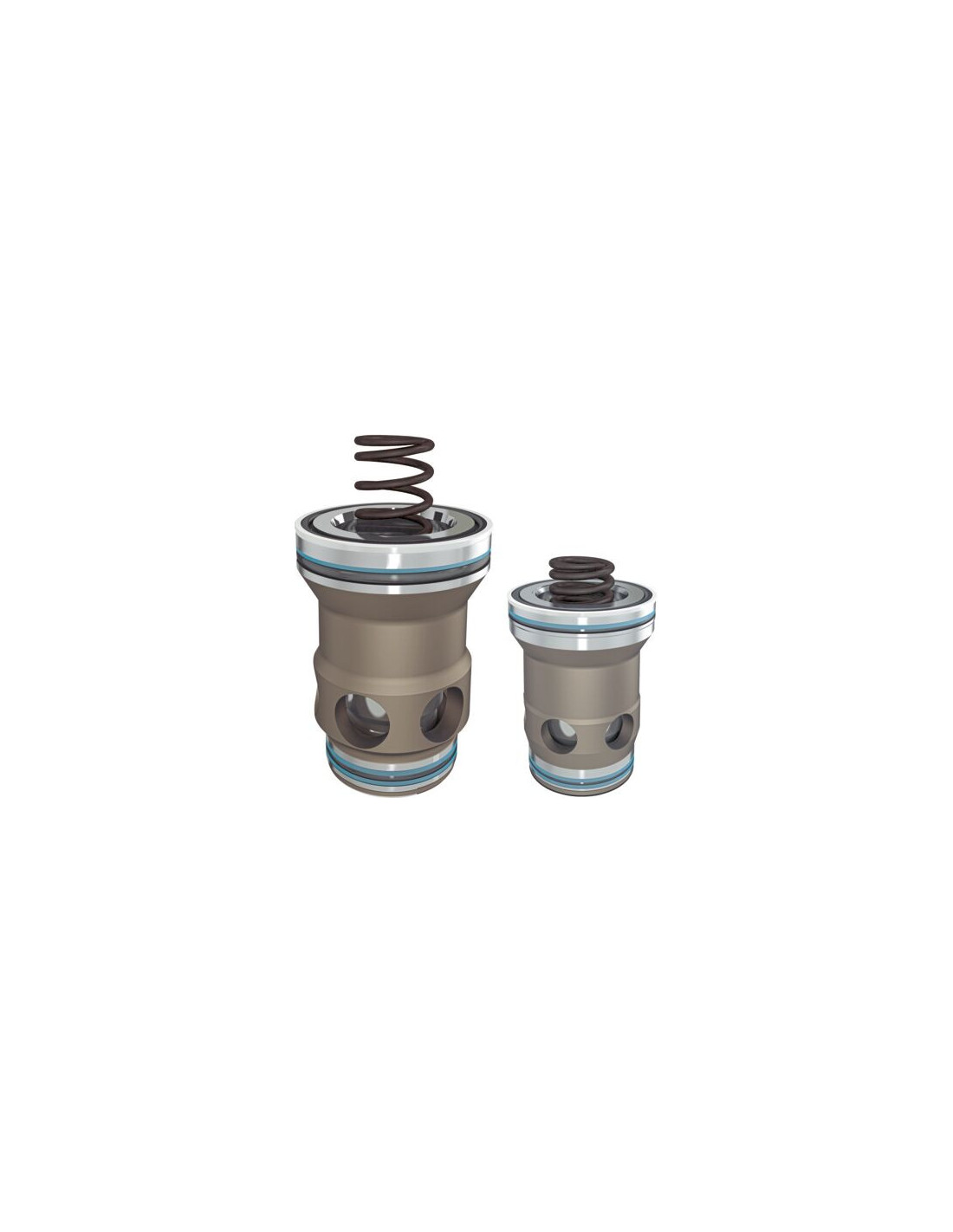

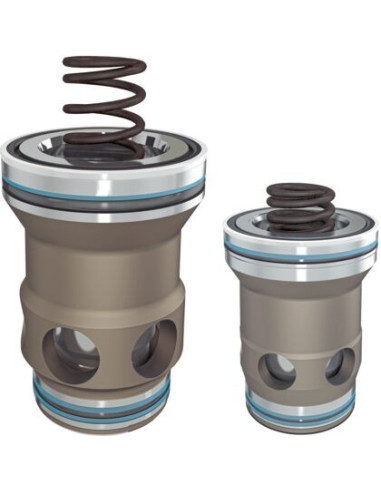

Zawór logiczny nabojowy LC63B40E7X - wysokowydajny zawór hydrauliczny do zastosowań przemysłowych
Zawór logiczny nabojowy LC63B40E7X (kod produktu: R900929940) to element hydrauliczny przeznaczony do pracy w najbardziej wymagających układach przemysłowych, gdzie niezawodność i wysoka wydajność są kluczowe. Ten zawór gniazdowy o wielkości nominalnej 63 z powodzeniem stosowany jest w instalacjach wymagających dużych natężeń przepływu oraz wysokiego ciśnienia roboczego.
Budowa i zasada działania zaworu logicznego nabojowego LC63B40E7X
Konstrukcja zaworu logicznego opiera się na technologii pośredniego sterowania hydraulicznego, co pozwala na łatwą i szybką zmianę kierunku przepływu płynu zgodnie z określonym symbolem hydraulicznym B40E. Główne zalety wykorzystania tego rozwiązania to:
- Zawór gniazdowy o solidnej konstrukcji przemysłowej
- Realizacja sterowania pośredniego dla większej niezawodności układu
- Brak przekrycia, co zapewnia szybkie przełączanie i minimalne straty ciśnienia
- Ciśnienie otwarcia na poziomie 4 bary
- Powierzchnia pierścieniowa B = 7% - dla zoptymalizowanego przepływu
- Możliwość pracy z szerokim zakresem cieczy hydraulicznych
Typowe zastosowania zaworu LC63B40E7X
Zawory logiczne nabojowe są wykorzystywane w zaawansowanych przemysłowych układach hydraulicznych, szczególnie w:
- automatyce przemysłowej
- systemach zasilania hydraulicznego maszyn i urządzeń produkcyjnych
- hydraulice pras, obrabiarek oraz linii montażowych
- wielkogabarytowych systemach hydrauliki siłowej
Wysoka odporność na ciśnienie robocze aż do 420 barów oraz wydajność przepływu na poziomie 6500 l/min predestynują ten zawór do pracy w najbardziej wymagających warunkach. Przemyślana konstrukcja oraz zastosowanie uszczelnień NBR zapewniają szczelność i długą żywotność nawet przy intensywnej eksploatacji.
Korzyści z zastosowania logicznego zaworu nabojowego
LC63B40E7X umożliwia budowę zaawansowanych i niezawodnych układów hydraulicznych wszędzie tam, gdzie wymagana jest precyzyjna kontrola przepływu. Dzięki zastosowaniu standardu ISO 7368, łatwo integruje się z istniejącymi rozwiązaniami. Szeroka kompatybilność z cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC) pozwala na wszechstronne zastosowanie w różnorodnych branżach.
