Wielkość nominalna 16, Symbol A20D, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy
- Ze sterowaniem pośrednim
- Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Ciśnienie otwarcia 2 bary
- Ze przekryciem
- Stosunek powierzchni 50%
- Powierzchnia pierścieniowa B=50%
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LC |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 320 |
| Symbol graficzny suwaka | Symbol A20D |
| Typ przyłączenia | Zawór do wbudowania |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 0.21 |

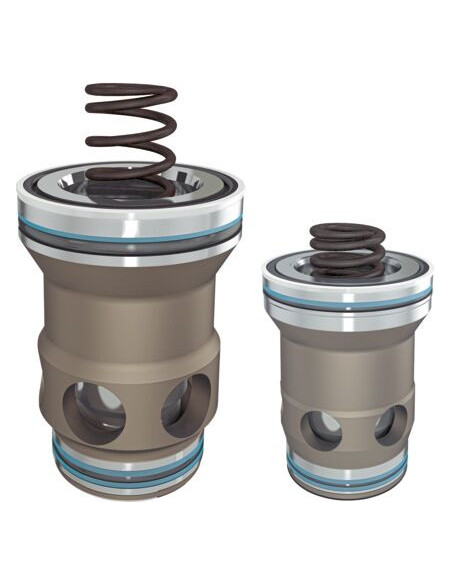

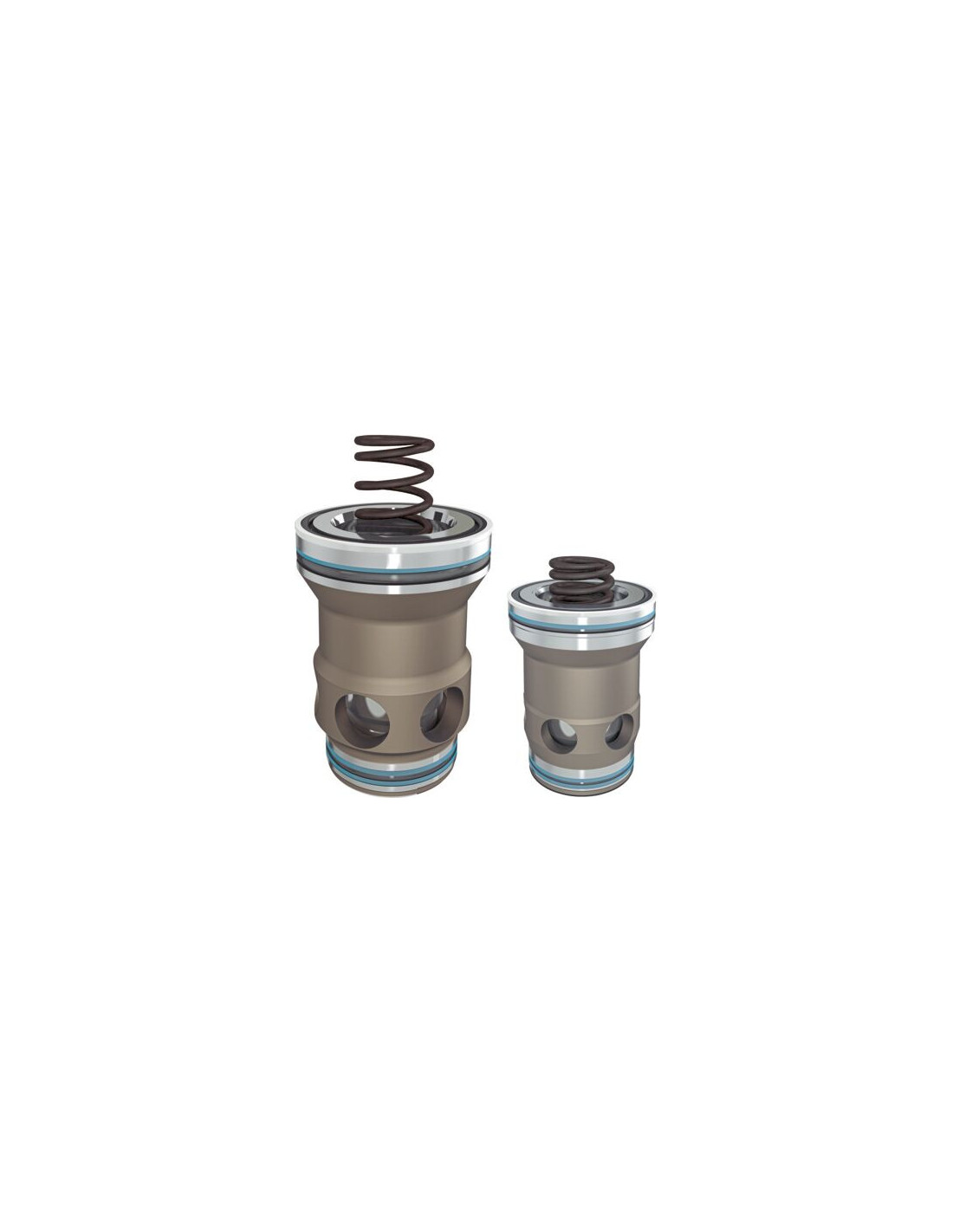

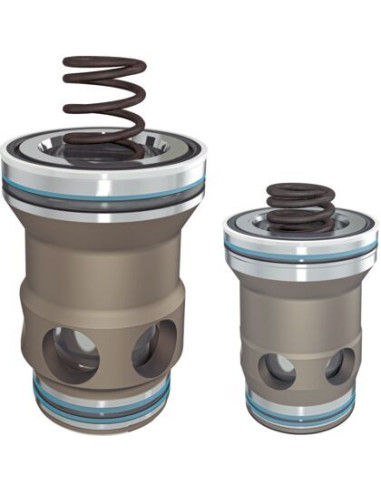

Zawór logiczny nabojowy LC16A20D7X – kluczowy element układów hydraulicznych
Zawór logiczny nabojowy LC16A20D7X (kod produktu: R900912572) to zaawansowany technologicznie komponent, wykorzystywany w przemysłowych instalacjach hydraulicznych o wysokim zakresie mocy. Produkt charakteryzuje się solidną konstrukcją i niezawodnością działania, co przekłada się na trwałość oraz wydajność pracy układu hydraulicznego.
Budowa i zasada działania zaworu logicznego
Zawór gniazdowy wykorzystuje pośrednie sterowanie hydrauliczne, pozwalając na efektywną i niezawodną zmianę kierunku przepływu oleju zgodnie z przypisanym symbolem hydraulicznym (Symbol A20D). Odpowiednia konfiguracja elementów, w tym pierścieniowa powierzchnia B = 50%, zapewnia optymalne parametry pracy oraz stabilność przełączania przy ciśnieniu otwarcia wynoszącym 2 bary.
Zastosowanie zaworu LC16A20D7X w przemyśle
Zawory logiczne nabojowe tej serii są powszechnie stosowane w aplikacjach przemysłowych wymagających precyzyjnej kontroli przepływu cieczy hydraulicznych. Dzięki możliwości pracy z różnymi rodzajami cieczy (HL, HLP, HLPD, HVLP, HVLPD, HFC) oraz wysokiej odporności na ciśnienie robocze (do 420 bar), komponent doskonale sprawdzi się w:
- systemach automatyki przemysłowej
- układach sterowania maszyn ciężkich
- instalacjach hydraulicznych w przemyśle spożywczym, chemicznym i energetycznym
- magistralach hydraulicznych o dużym natężeniu przepływu (do 320 l/min)
Najważniejsze zalety i możliwości integracji zaworu
Wśród kluczowych zalet zaworu LC16A20D7X można wymienić:
- Gwarantowaną szczelność dzięki uszczelnieniom NBR
- Kompaktową budowę, umożliwiającą zastosowanie w różnorodnych układach
- Szybką i prostą integrację z instalacjami o standardzie przyłączy zgodnym z ISO 7368
- wysoką odporność na obciążenia ciśnieniowe i duże przepływy
- możliwość pracy w wymagających warunkach przemysłowych
Zawór logiczny nabojowy LC16A20D7X to niezawodne i wydajne rozwiązanie dla aplikacji wymagających precyzyjnej kontroli oraz bezpieczeństwa i trwałości eksploatacji układów hydraulicznych.
