Wielkość nominalna 25, Symbol A5E, ze sterowaniem hydraulicznym
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Bez funkcji tłumiącej
- Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy
- Zawór gniazdowy
- Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Ze sterowaniem pośrednim
- Bez przekrycia
- Ciśnienie otwarcia 0,5 bara
- Powierzchnia pierścieniowa B=50%
- Stosunek powierzchni 50%
Dane techniczne
| Schemat przyłączy | ISO 7368 |
| Rodzina produktów | LC |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 900 |
| Symbol graficzny suwaka | Symbol A5E |
| Typ przyłączenia | Zawór do wbudowania |
| Znamionowe natężenie przepływu [l/min] | 900 |
| Wielkość nominalna | 25 |
| Rodzaj sterowania | ze sterowaniem hydraulicznym |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 2 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 0.46 |

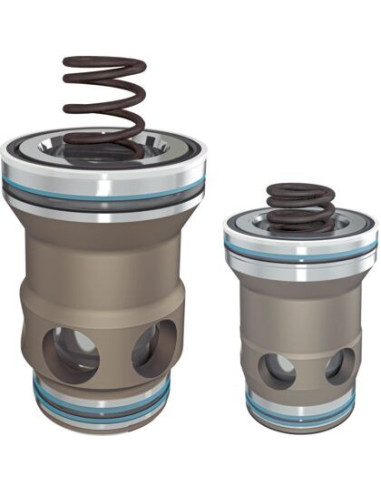

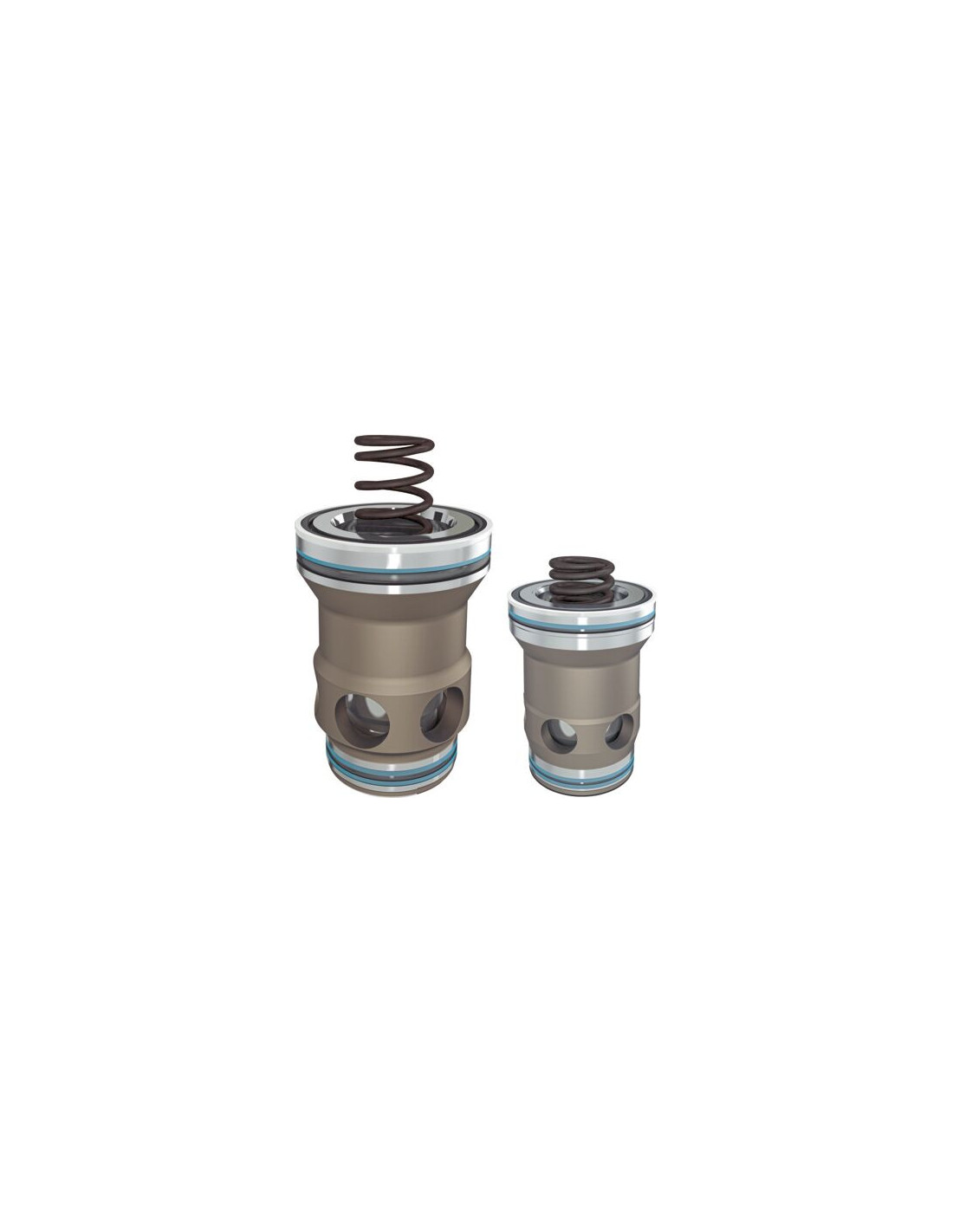

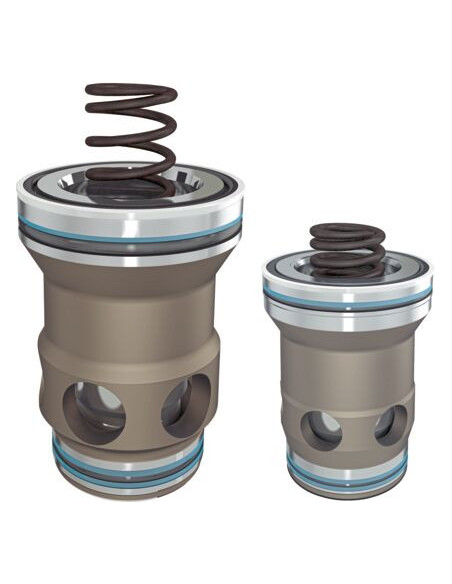

Zawór logiczny nabojowy LC25A05E7X – zastosowanie, funkcje i zalety
Zawór logiczny nabojowy LC25A05E7X (Kod produktu: R900912576) to wysokowydajny element hydrauliczny, przeznaczony do zastosowań przemysłowych, gdzie kluczowe znaczenie ma efektywna oraz niezawodna zmiana kierunku przepływu medium. Kompaktowa konstrukcja oraz standard ISO 7368 umożliwiają łatwą integrację w różnorodnych układach hydraulicznych o dużej mocy.
Przemysłowy zawór hydrauliczny – szerokie możliwości wykorzystania
Logiczne zawory nabojowe tego typu doskonale sprawdzają się w automatyce przemysłowej, w maszynach budowlanych, urządzeniach do obróbki metali oraz instalacjach energetycznych. Stosowane są przede wszystkim tam, gdzie wymagane jest precyzyjne zarządzanie przepływem dużych ilości oleju hydraulicznego przy wysokich ciśnieniach roboczych do 420 bar oraz natężeniu przepływu do 900 l/min.
- Układy hydrauliczne wysokiej mocy w przemyśle ciężkim
- Systemy sterowania siłownikami oraz rozdziału przepływu w maszynach
- Zastosowania wymagające precyzyjnej i szybkiej zmiany kierunku przepływu
- Maszyny specjalistyczne, m.in. do prasowania, formowania oraz automatyzacji procesów
Najważniejsze cechy i struktura zaworu logicznego LC25A05E7X
Konstrukcja bez funkcji tłumiącej gwarantuje maksymalną efektywność działania, natomiast hydrauliczne sterowanie pośrednie umożliwia swobodną integrację z innymi elementami układu. Zawór posiada dwa połączenia oraz dwie pozycje, zapewniając przy tym wysoką funkcjonalność i prostotę użytkowania.
- Bezpośrednia, niezawodna zmiana kierunku przepływu oleju, zgodna z symbolem A5E
- Powierzchnia pierścieniowa wynosi 50%
- Ciśnienie otwarcia: 0,5 bara
- Kompatybilność z wieloma rodzajami cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC)
- Wysoka wytrzymałość dzięki solidnej konstrukcji oraz odporności na wysokie ciśnienia
- Wyposażenie w uszczelnienia NBR zapewniające trwałość i bezpieczeństwo pracy
Typowe zastosowanie zaworów nabojowych logicznych
Zawory tego typu często wykorzystuje się do budowy bloków hydraulicznych, rozdzielaczy, systemów zabezpieczających przed przeciążeniem oraz wszędzie tam, gdzie istotne są szybkość reakcji, długotrwała eksploatacja i możliwość pracy przy ekstremalnych parametrach.
LC25A05E7X wyróżnia się kompaktowym rozmiarem (masa 0,46 kg), wszechstronnością zastosowań oraz łatwością montażu, dzięki czemu stanowi efektywne rozwiązanie do modernizacji lub rozbudowy różnorodnych systemów hydraulicznych.
