Wielkość nominalna 6, , Symbol Y, , ze sterowaniem elektromagnetycznym, , 12 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.X |
| Maks. ciśnienie robocze. [bar] | 210 |
| Maks. natężenie przepływu [l/min] | 20 |
| Symbol graficzny suwaka | Symbol Y |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 12 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3 |

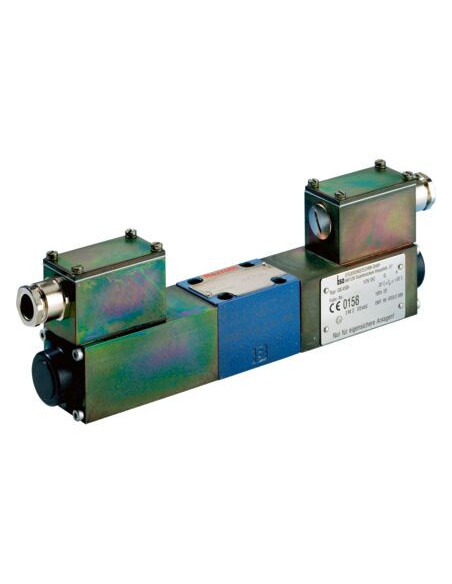

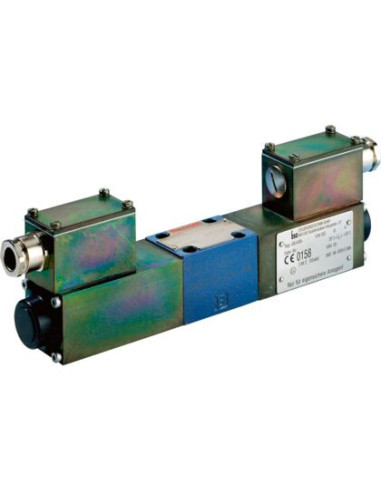

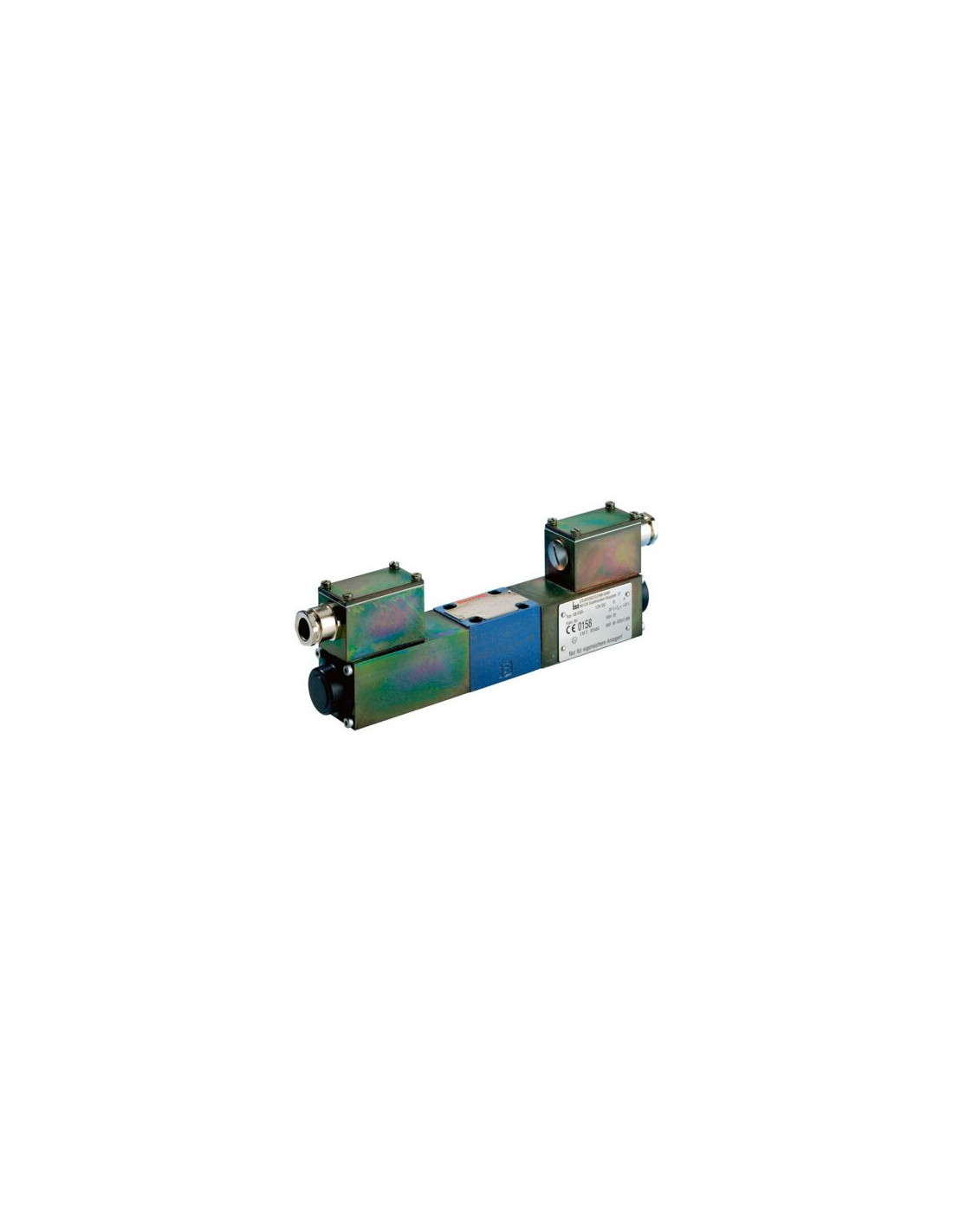

Kierunkowy zawór suwakowy 4WE6Y5X/BG12-12NXMZ2/V – zawór hydrauliczny do sterowania przepływem
Kierunkowy zawór suwakowy 4WE6Y5X/BG12-12NXMZ2/V to zaawansowany, przemysłowy komponent hydrauliczny, wykorzystywany w nowoczesnych układach sterowania przepływem oleju. Jego konstrukcja oraz parametry techniczne umożliwiają niezawodną i precyzyjną zmianę kierunku przepływu cieczy hydraulicznej, zgodnie z wymaganiami danej aplikacji.
Charakterystyka i budowa zaworu suwakowego 4/2
Prezentowany zawór kierunkowy hydrauliczny wyróżnia się technologią bezpośredniego działania oraz czterema przyłączami i dwoma pozycjami suwaka. Wyposażony w elektromagnetyczne sterowanie oraz zespół ręcznego przesterowania, pozwala na pełną kontrolę nad zmianą kierunku przepływu, nawet w przypadku braku napięcia zasilającego.
- Wielkość nominalna 6 – przystosowany do zastosowań wymagających optymalnego przepływu przy niewielkich gabarytach.
- Maksymalne ciśnienie robocze do 210 bar – umożliwia pracę w wymagających warunkach przemysłowych.
- Solidna budowa oraz wysokiej jakości uszczelnienia FKM – zapewniają zwiększoną wytrzymałość i niezawodność.
- Możliwość montażu na płycie (zgodnie z ISO 4401-03-02-0-05).
- Kompatybilność z szeroką gamą cieczy hydraulicznych, m.in.: HL, HLP, HVLP, HETG.
- Zgodność z dyrektywą ATEX 2014/34/UE.
Zastosowanie kierunkowego zaworu suwakowego w przemyśle
Zawory kierunkowe elektromagnetyczne o symbolu Y są nieodzownym elementem:
- układów sterowania maszyn roboczych i budowlanych,
- automatyki przemysłowej,
- linii produkcyjnych wymagających stabilnej pracy przy wysokich ciśnieniach,
- systemów hydrauliki siłowej w energochłonnych układach napędowych.
Dzięki szerokiemu zakresowi kompatybilnych cieczy hydraulicznych oraz napięciu sterującemu 12 VDC, zawór ten sprawdza się zarówno w mobilnych, jak i stacjonarnych systemach hydraulicznych.
Najważniejsze zalety zaworu 4WE6Y5X/BG12-12NXMZ2/V
- Pewność działania w trudnych warunkach przemysłowych.
- Możliwość ręcznego przesterowania – dostępność funkcji awaryjnej.
- Wysoka odporność na zużycie oraz długotrwałą eksploatację.
- Szybka i łatwa integracja z istniejącymi układami hydraulicznymi.
- Niezawodność potwierdzona zgodnością z normami międzynarodowymi.
Precyzja wykonania oraz dopracowane rozwiązania konstrukcyjne sprawiają, że kierunkowy zawór suwakowy 4WE6Y5X/BG12-12NXMZ2/V jest cenionym wyborem w wielu branżach przemysłowych.
