Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym, , 12 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.X |
| Maks. ciśnienie robocze. [bar] | 210 |
| Maks. natężenie przepływu [l/min] | 20 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 12 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 2.84 |

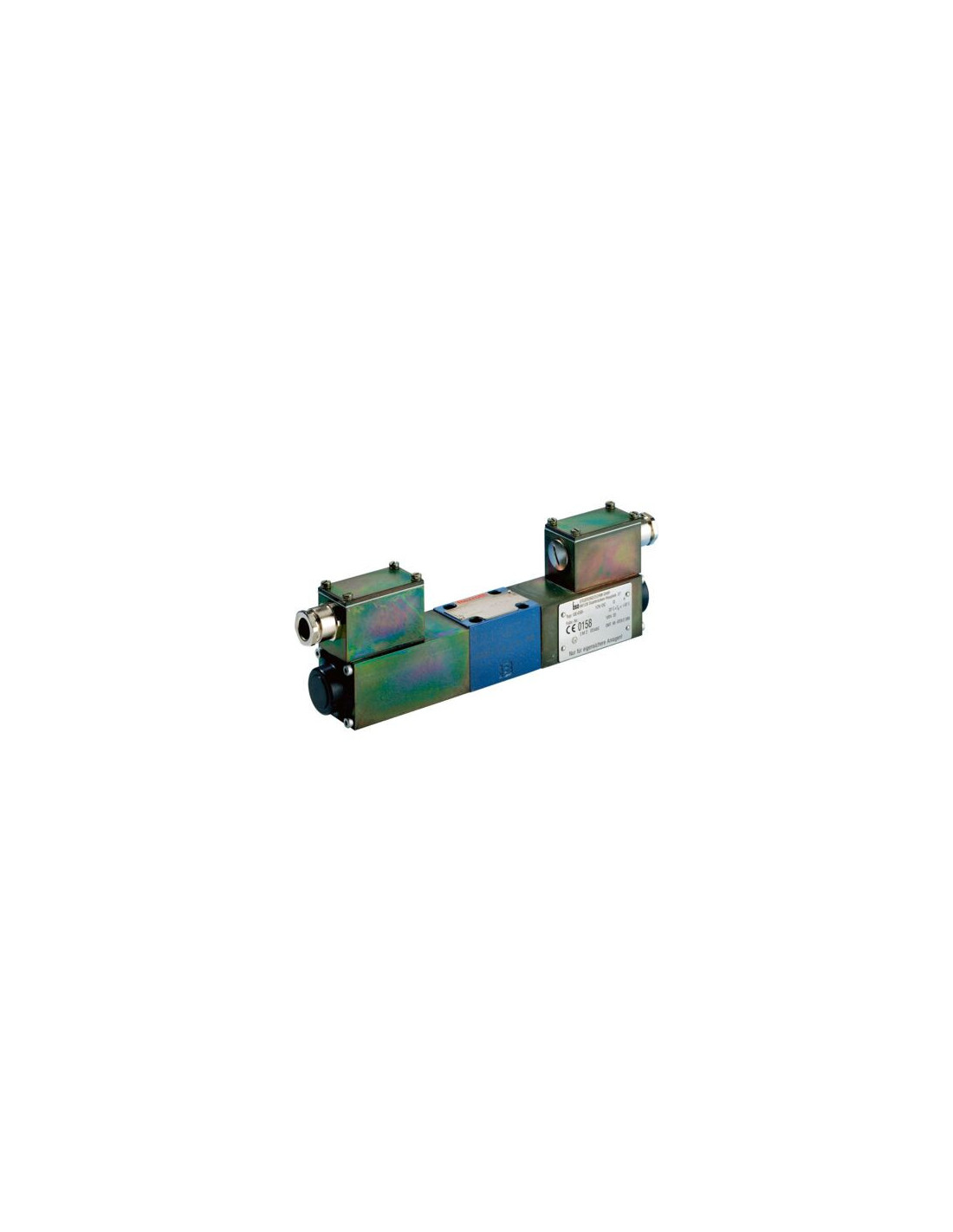

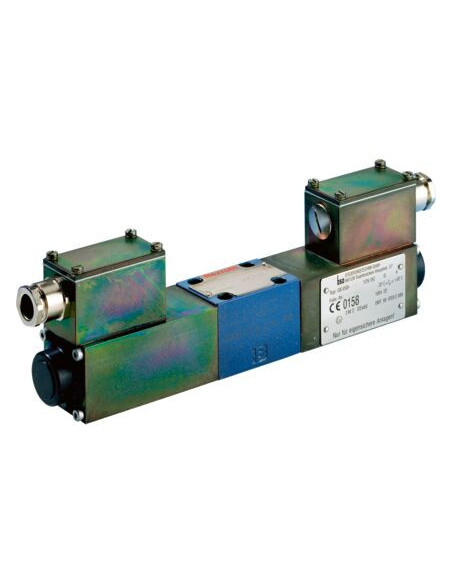

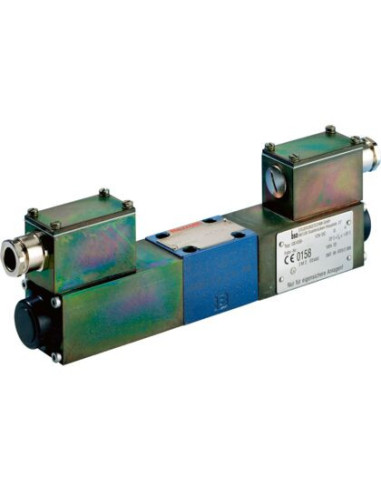

Kierunkowy zawór suwakowy 4WE6D5X/BG12-12NXMZ2/V – uniwersalne zastosowanie w hydraulice przemysłowej
Kierunkowy zawór suwakowy 4WE6D5X/BG12-12NXMZ2/V to nowoczesny element hydrauliczny, który służy do precyzyjnego sterowania przepływem cieczy w instalacjach przemysłowych. Dzięki niewielkiej wielkości nominalnej 6 oraz symbolowi D, jest niezawodnym rozwiązaniem do szybkiej i skutecznej zmiany kierunku przepływu oleju hydraulicznego zgodnie z określonym schematem hydraulicznym.
Zalety kierunkowego zaworu suwakowego – wytrzymałość i precyzja
Wytrzymała konstrukcja zaworu zapewnia wysoką odporność na ciśnienie robocze do 210 bar, co umożliwia stosowanie go w urządzeniach pracujących w wymagających warunkach przemysłowych. Zastosowanie uszczelnień FKM gwarantuje długą żywotność oraz odporność na szeroki zakres cieczy hydraulicznych, w tym oleje mineralne i płyny syntetyczne.
Bezpośrednie działanie zaworu oraz elektromagnetyczne sterowanie pozwalają na szybkie i precyzyjne realizowanie funkcji sterujących. Niewielka masa (2,84 kg) oraz montaż na płycie według standardu ISO 4401-03-02-0-05 ułatwiają instalację i integrację z istniejącymi układami hydraulicznymi.
Typowe zastosowania zaworu hydraulicznego 4/2 w przemyśle
Kierunkowy zawór suwakowy 4WE6D5X/BG12-12NXMZ2/V znajduje szerokie zastosowanie w różnych systemach automatyki oraz hydrauliki siłowej, m.in.:
- Maszyny budowlane i rolnicze – sterowanie siłownikami hydraulicznymi, układami napędowymi i osprzętem pomocniczym.
- Prasy hydrauliczne – precyzyjna zmiana kierunku przepływu oraz kontrola ruchu tłoka.
- Automatyka przemysłowa – integracja z liniami produkcyjnymi i manipulatorami hydraulicznymi.
- Urządzenia transportu technologicznego – systemy podnoszenia, przesuwu i blokady.
Możliwości konfiguracji i zgodność zaworu suwakowego
Wersja z ręcznym przesterowaniem umożliwia awaryjne sterowanie ruchem suwaka, co podnosi bezpieczeństwo i niezawodność systemu. Złącze śrubowe przewodów oraz trzypinowy wtyk przyrządowy ułatwiają szybkie i bezpieczne podłączenie elektryczne zgodnie z normą EN 175301-803.
Zawór spełnia wymogi dyrektywy ATEX 2014/34/UE, co umożliwia jego stosowanie także w instalacjach narażonych na atmosfery wybuchowe.
Wytrzymałość i niezawodność w zastosowaniach przemysłowych
Solidna konstrukcja mechaniczna, szeroka kompatybilność z cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HETG, HEES, HEPG, HFDU, HFDR) oraz wysoki zakres parametrów użytkowych czynią ten zawór idealnym rozwiązaniem do automatyzacji pracy urządzeń hydraulicznych, gdzie kluczowe są niezawodność i szybkość działania.
