Wielkość nominalna 25, Symbol E63, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do średniego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Ze sterowaniem pośrednim
- Wewnętrzne doprowadzenie oleju sterującego, wewnętrzny kanał powrotny oleju sterującego
- Z zakrytym zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-08-08-0-05 |
| Rodzina produktów | Z.WEH22 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 650 |
| Symbol graficzny suwaka | Symbol E63 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 25 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HETG |
| Uszczelnienia | NBR |
| Masa [kg] | 21.7 |

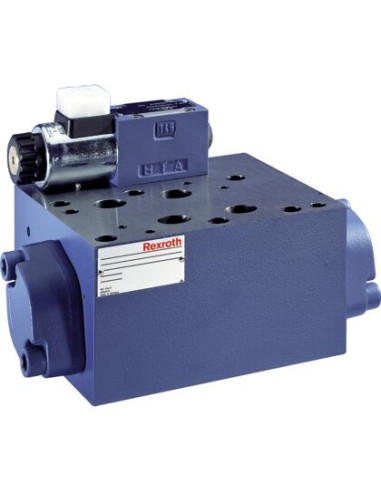

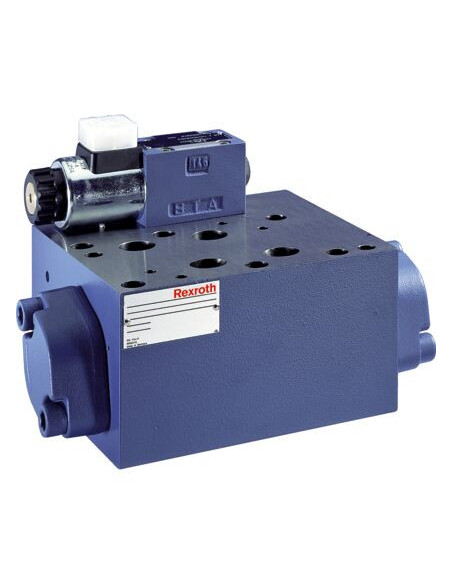

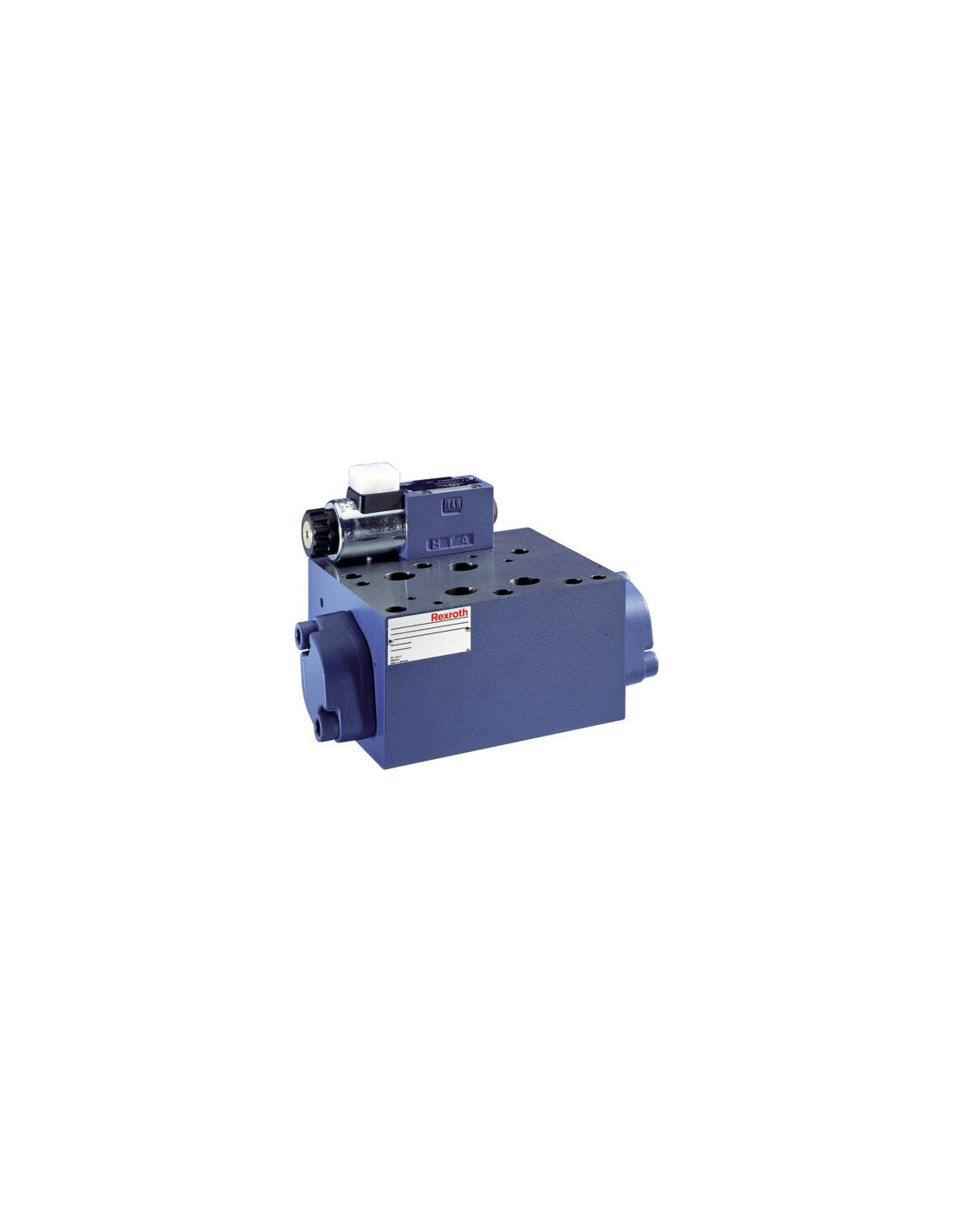

Kierunkowy zawór suwakowy Z4WEH22E63-5X/6EG24N9ETK4/B10 R901135124 – sterowanie przepływem w układach hydraulicznych
Kierunkowy zawór suwakowy Z4WEH22E63-5X/6EG24N9ETK4/B10 marki Rexroth to element o wysokiej wydajności, przeznaczony do sterowania kierunkiem przepływu cieczy hydraulicznej w instalacjach przemysłowych. Zastosowanie sprawdzonych rozwiązań technologicznych zapewnia niezawodną pracę oraz wysoką skuteczność działania, nawet w wymagających warunkach eksploatacyjnych.
Typowe zastosowania i możliwości wykorzystania zaworu hydraulicznego
Zawór kierunkowy Z4WEH22E63-5X/6EG24N9ETK4/B10 znajduje zastosowanie w szerokiej gamie maszyn oraz układów hydraulicznych o średniej mocy. Rozwiązanie to jest wybierane w miejscach, gdzie wymagana jest precyzyjna i niezawodna zmiana kierunku przepływu oleju hydraulicznego. Typowe zastosowania obejmują:
- Prasy hydrauliczne
- Maszyny przemysłowe oraz budowlane
- Systemy automatyki przemysłowej
- Linie produkcyjne oraz urządzenia wymagające szybkiego i wydajnego przełączania obwodów
- Wielkogabarytowe układy napędowe
Najważniejsze zalety zaworu suwakowego Z4WEH22E63
Wytrzymała konstrukcja oraz materiały wysokiej jakości gwarantują długą żywotność oraz odporność na niekorzystne czynniki środowiskowe. Zawór umożliwia pracę przy maksymalnym ciśnieniu roboczym do 315 bar oraz natężeniu przepływu do 650 l/min, co czyni go idealnym rozwiązaniem dla zastosowań wymagających dużych wydajności.
- Ze sterowaniem elektromagnetycznym 24 VDC – szybka i łatwa integracja z systemami automatyki
- Zabudowana obudowa chroniąca elementy sterujące
- Wewnętrzne doprowadzenie oleju sterującego oraz kanał powrotny – uproszczona instalacja i serwis
- Zespół ręcznego przesterowania – dodatkowa opcja awaryjnej obsługi
- Kompaktowa forma mocowana na płycie pośredniej zgodnie z normą ISO 4401
Budowa i funkcjonalność zaworu hydraulicznego Rexroth Z4WEH22E63
Urządzenie wyposażone jest w czterodrogowy układ suwakowy z dwiema pozycjami sterowanymi elektromagnetycznie, co zapewnia szerokie możliwości sterowania układem hydraulicznym. Symbol graficzny suwaka E63 umożliwia analizę obiegu w dokumentacji technicznej. Zawór jest dostosowany do pracy z różnymi cieczami hydraulicznymi (HL, HLP, HETG), a wysokiej jakości uszczelnienia NBR zapewniają szczelność i odporność na zużycie.
Podsumowanie – zawór kierunkowy Rexroth Z4WEH22E63 do wymagających aplikacji
Nowoczesny kierunkowy zawór suwakowy Z4WEH22E63-5X/6EG24N9ETK4/B10 o solidnej konstrukcji, wysokich parametrach pracy oraz uniwersalnym zastosowaniu, to pewny wybór dla przemysłu i automatyki. Dzięki precyzyjnemu sterowaniu elektromagnetycznemu umożliwia bezproblemowe połączenie z szeroką gamą sterowników oraz systemów zasilania. Idealnie sprawdza się tam, gdzie liczą się wydajność, niezawodność oraz trwałość w trudnych warunkach eksploatacji.
