Wielkość nominalna 6, , Symbol D, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 60 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 5.35 |

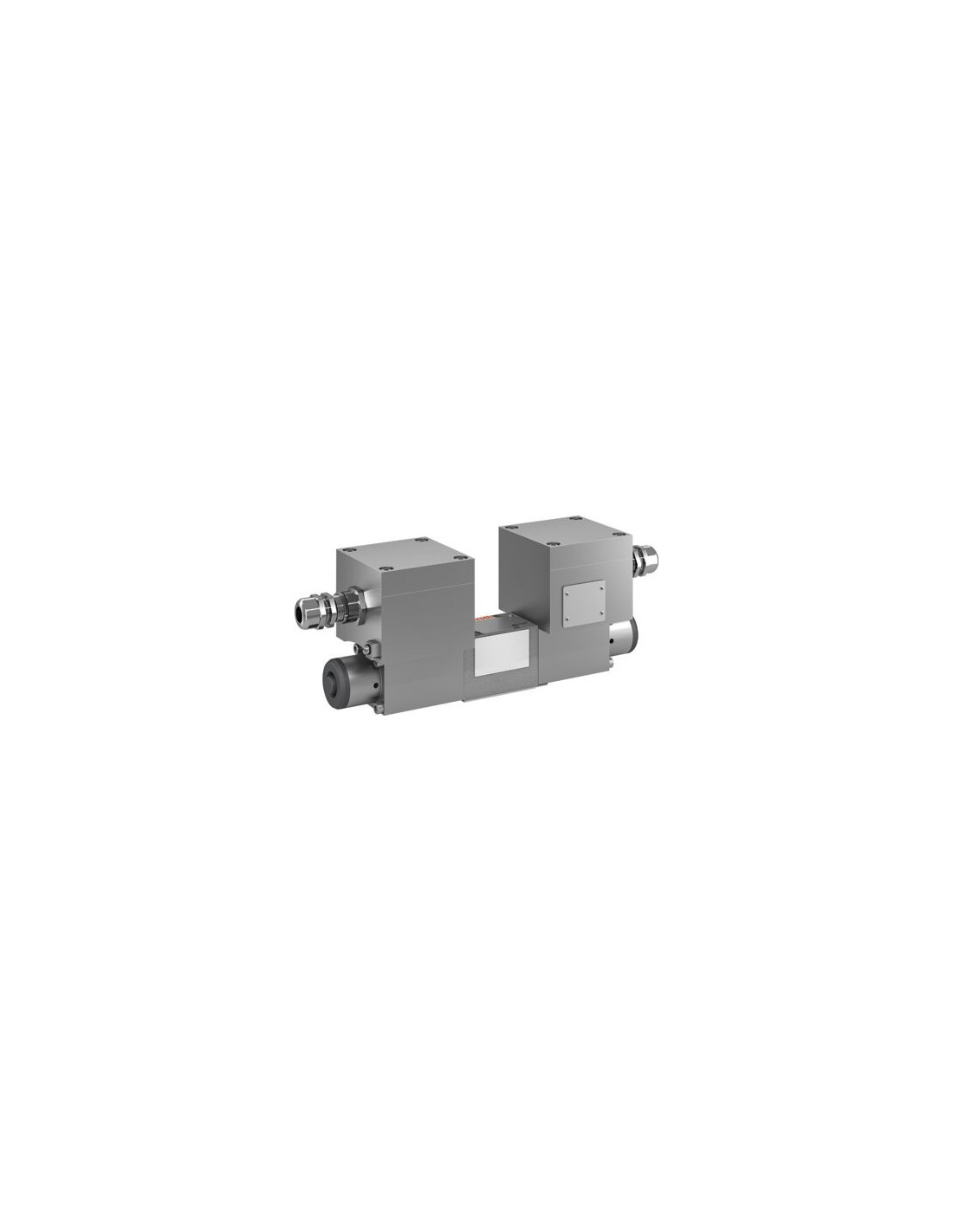

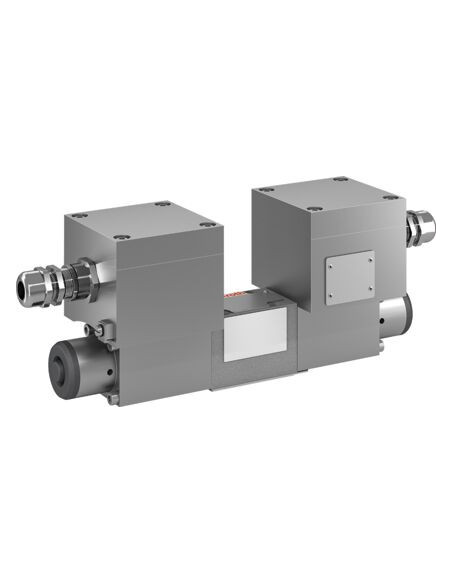

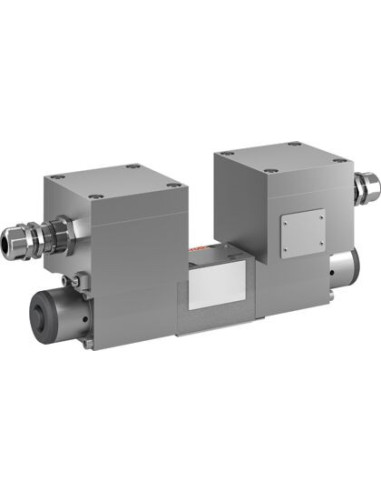

Kierunkowy zawór suwakowy 4WE6D6X/BG24NXDZ2/B10 – precyzyjne sterowanie przepływem hydraulicznym
Kierunkowy zawór suwakowy 4WE6D6X/BG24NXDZ2/B10 to element hydrauliczny wysokiej klasy, znajdujący zastosowanie w różnorodnych układach automatyki przemysłowej. Jego główną funkcją jest zmiana kierunku przepływu oleju hydraulicznego zgodnie z wymaganym schematem pracy instalacji. Model ten jest wyposażony w sterowanie elektromagnetyczne oraz ręczny zespół przesterowania, co umożliwia elastyczne i niezawodne działanie nawet w trudnych warunkach eksploatacyjnych.
Zastosowanie zaworu suwakowego hydraulicznego 4WE6D6X/BG24NXDZ2/B10
Urządzenie znajduje zastosowanie w aplikacjach, gdzie wymagana jest precyzja i niezawodność sterowania kierunkiem przepływu cieczy roboczych, m.in. w:
- Przemysłowych maszynach i liniach produkcyjnych
- Układach pras hydraulicznych
- Systemach podnoszenia oraz transportu technologicznego
- Napędach hydraulicznych urządzeń rolniczych i budowlanych
- Zaawansowanych instalacjach automatyki
Najważniejsze zalety kierunkowego zaworu suwakowego
Zawór suwakowy 4WE6D6X/BG24NXDZ2/B10 charakteryzuje się szeregiem cech, które wpływają na jego efektywność i trwałość:
- Bezpośrednie działanie – szybka reakcja na sygnał sterujący
- Przystosowany do montażu na płycie – standard ISO 4401-03-02-0-05
- Duża odporność na wysokie ciśnienia do 315 bar oraz wydajność do 60 l/min
- Kompaktowa budowa (wielkość nominalna 6) umożliwia zastosowanie w ograniczonych przestrzeniach konstrukcyjnych
- Możliwość pracy z różnorodnymi cieczami hydraulicznymi – kompatybilność z HL, HLP, HLPD, HVLP, HVLPD, HFC
- Spełnienie norm bezpieczeństwa CE zgodnie z dyrektywą ATEX 2014/34/UE
- Wytrzymałe uszczelnienia NBR zapewniające szczelność oraz długą żywotność
Charakterystyka techniczna – kluczowe cechy zaworu
Zawór wyposażono w 2 pozycje suwaka oraz 4 porty przyłączeniowe, co gwarantuje szerokie możliwości konfiguracji układów hydraulicznych. Moduł posiada wtyczkę elektryczną zgodną z EN 175301-803 (3-biegunowy wtyk), co zapewnia łatwy montaż oraz bezpieczną eksploatację przy napięciu sterującym 24 VDC.
Kierunkowy zawór suwakowy 4WE6D6X/BG24NXDZ2/B10 R901369262 jest solidnym i sprawdzonym rozwiązaniem dla wymagających aplikacji przemysłowych, gwarantującym niezawodność, bezpieczeństwo oraz efektywność pracy całego układu hydraulicznego.
