Wielkość nominalna 6, , Symbol G, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 35 |
| Symbol graficzny suwaka | Symbol G |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 9.24 |

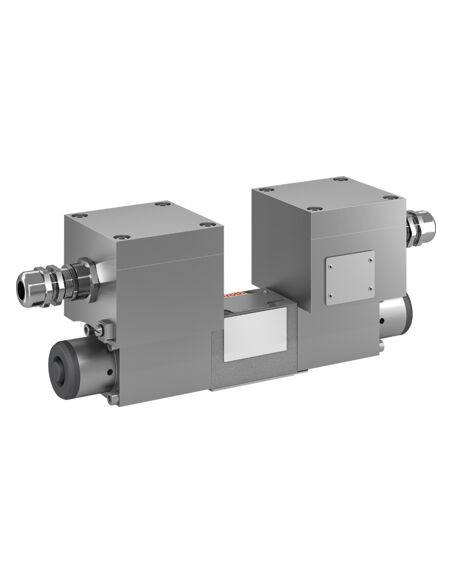

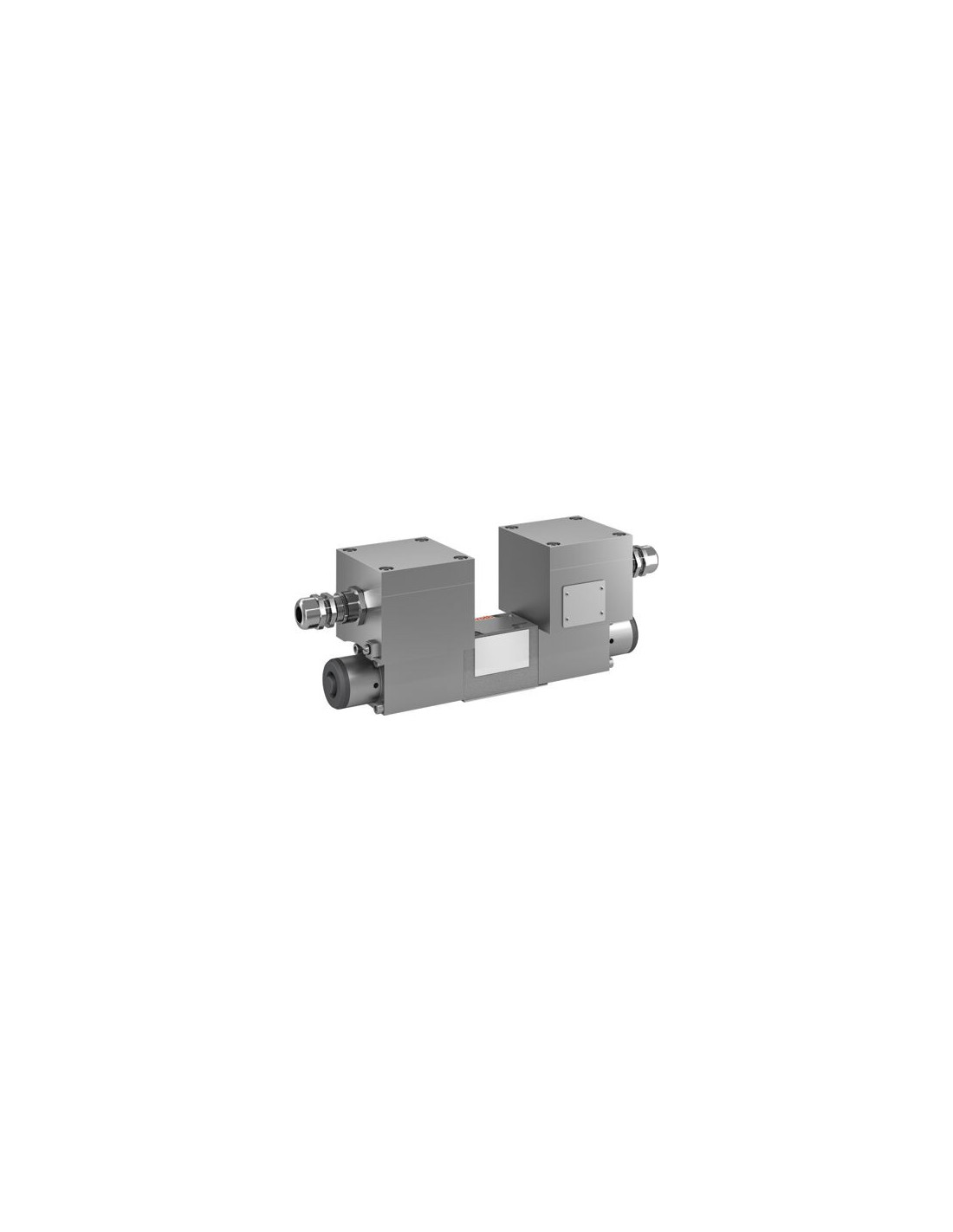

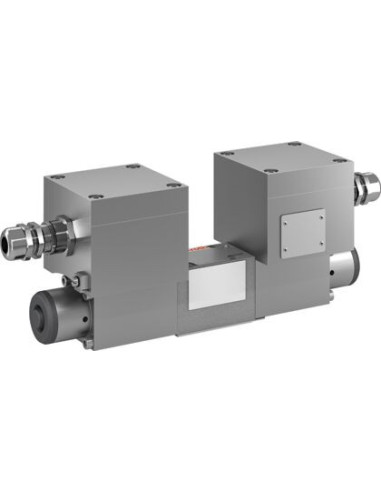

Kierunkowy zawór suwakowy 4WE6G6X/BG24NXDZ2 – Zawór hydrauliczny 24VDC do zastosowań przemysłowych
Kierunkowy zawór suwakowy 4WE6G6X/BG24NXDZ2 to wysokiej klasy komponent hydrauliczny o dużej niezawodności, przeznaczony do precyzyjnego sterowania przepływem cieczy w efektywnych systemach hydraulicznych. Urządzenie wyposażone jest w elektromagnetyczne sterowanie o napięciu 24 VDC oraz zespół do ręcznego przesterowania, co umożliwia elastyczne i bezpieczne zarządzanie ruchem medium hydraulicznego.
Zalety i cechy kierunkowego zaworu suwakowego 4WE6G6X/BG24NXDZ2
- Wysoka wytrzymałość – maksymalne ciśnienie robocze wynoszące aż 315 bar zapewnia niezawodność nawet w wymagających aplikacjach przemysłowych.
- Precyzyjna regulacja – zawór suwakowy typu G umożliwia dokładną zmianę kierunku przepływu zgodnie z symbolem hydraulicznym.
- Bezpośrednie działanie – mechanizm działania bezpośredniego gwarantuje szybkie reakcje układu hydraulicznego przy zachowaniu wysokiej czułości sterowania.
- Zespół ręcznego przesterowania – umożliwia obsługę awaryjną lub serwisową bez konieczności zasilania elektromagnesów.
- Standardowe przyłącze ISO 4401-03-02-0-05 – ułatwia integrację z układami hydraulicznymi dzięki zastosowaniu popularnych standardów montażowych.
- Solidna konstrukcja – wysoka masa własna (9,24 kg) świadczy o wytrzymałości i odporności produktu na intensywną eksploatację.
- Zgodność z normami – spełnia wymagania dyrektywy ATEX 2014/34/UE, co pozwala na stosowanie w środowiskach o podwyższonym ryzyku wybuchu.
Możliwości zastosowania i typowe obszary wykorzystania
Kierunkowy zawór suwakowy wielkości 6 znajduje szerokie zastosowanie w systemach hydraulicznych wykorzystywanych w przemyśle maszynowym, hutnictwie, górnictwie, a także w układach sterowania maszyn budowlanych, rolniczych oraz pojazdów specjalnych. Doskonale sprawdza się tam, gdzie wymagana jest skuteczna i szybka zmiana kierunku przepływu oleju hydraulicznego, na przykład w:
- prasach hydraulicznych
- układach zaciskowych i podnośnikach
- maszynach do formowania plastiku
- instalacjach transportu i sortowania materiałów
- systemach mobilnych pojazdów terenowych oraz przemysłowych
Kompatybilność i parametry pracy
Produkt jest kompatybilny z szeroką gamą cieczy hydraulicznych, takich jak HL, HLP, HLPD, HVLP, HVLPD i HFC, co zapewnia dużą uniwersalność i możliwość zastosowania w różnorodnych warunkach przemysłowych. Uszczelnienia typu NBR gwarantują odporność na pracę w kontakcie z różnymi mediami hydraulicznymi.
Zawór suwakowy 4WE6G6X/BG24NXDZ2 dostarcza niezawodnego, bezpiecznego i precyzyjnego sterowania przepływem oleju, oferując elastyczność montażu, stabilność pracy oraz wysoki poziom bezpieczeństwa użytkowania.
