Wielkość nominalna 6, , Symbol H, , ze sterowaniem elektromagnetycznym, , 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór suwakowy
- Bezpośredniego działania
- z zespołem ręcznego przesterowania
Dane techniczne
| Schemat przyłączy | ISO 4401-03-02-0-05 |
| Rodzina produktów | WE6../.B.XD |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 50 |
| Symbol graficzny suwaka | Symbol H |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 6 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Złącze śrubowe przewodów |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 9.42 |

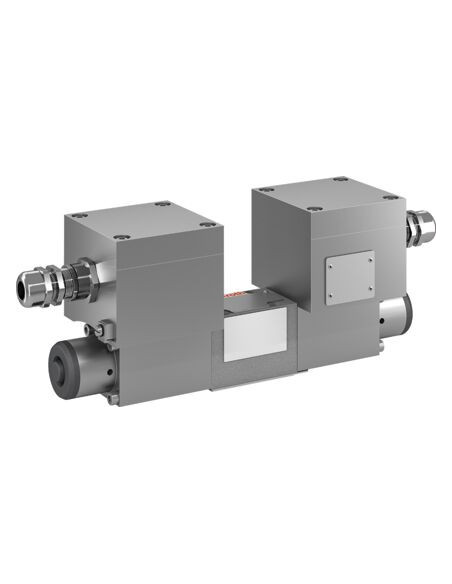

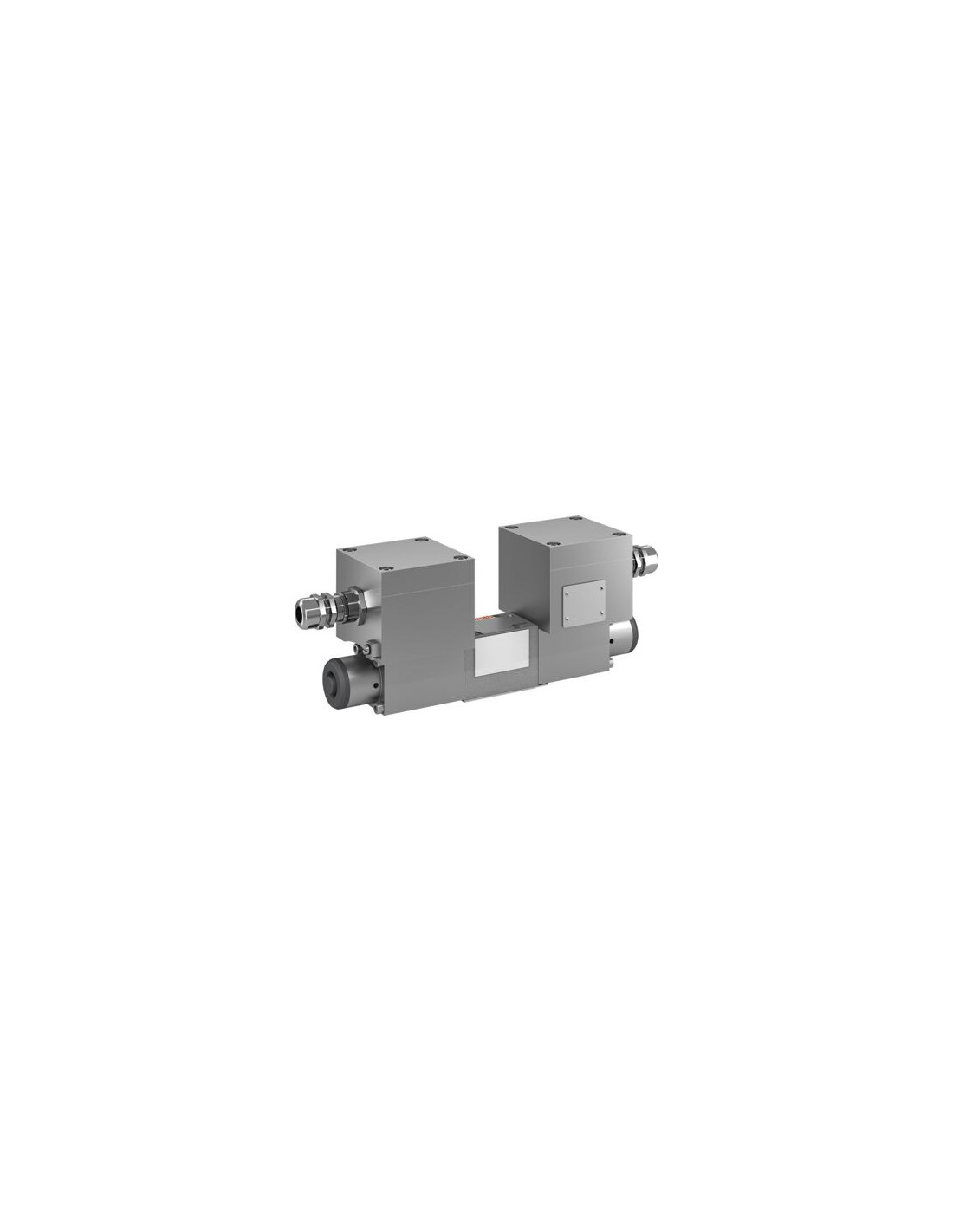

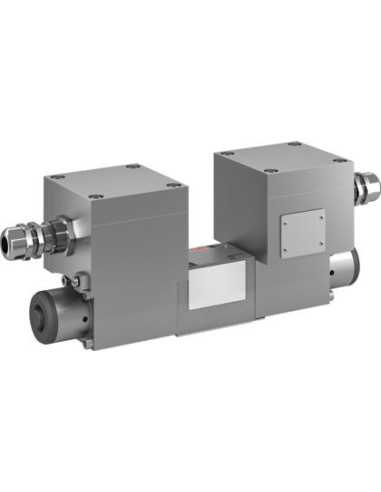

Kierunkowy zawór suwakowy 4WE6H6X/BG24NXDZ2 – zawór hydrauliczny do precyzyjnej kontroli przepływu
Kierunkowy zawór suwakowy 4WE6H6X/BG24NXDZ2 o kodzie R901276506 to wysokiej jakości element stosowany w zaawansowanych systemach hydrauliki siłowej. Przeznaczony jest do precyzyjnego sterowania przepływem cieczy hydraulicznej w układach pracujących pod wysokim ciśnieniem. Zapewnia niezawodną zmianę kierunku przepływu oleju hydraulicznego, zgodnie z określonym symbolem hydraulicznym (H).
Zastosowania kierunkowego zaworu suwakowego 4WE6H6X/BG24NXDZ2
Kierunkowe zawory suwakowe znajdują szerokie zastosowanie w maszynach budowlanych, urządzeniach przemysłowych, prasach hydraulicznych, obrabiarkach oraz liniach produkcyjnych. Ich głównym zadaniem jest sterowanie ruchem siłowników i silników hydraulicznych, co pozwala na płynną, bezpieczną i automatyczną obsługę pracy maszyn.
Najważniejsze cechy i zalety zaworu suwakowego 4WE6H6X/BG24NXDZ2
- Bezpośrednie sterowanie elektromagnetyczne – wysoka szybkość reakcji i precyzja działania
- Ze zintegrowanym zespołem ręcznego przesterowania – możliwość obsługi manualnej w sytuacjach awaryjnych
- Wielkość nominalna 6 – szerokie możliwości zastosowania w średnich i większych układach hydraulicznych
- Maksymalne ciśnienie robocze do 315 bar – idealny do zastosowań wymagających dużej wytrzymałości
- Montaż na płycie zgodnie ze standardem ISO 4401-03-02-0-05 – łatwa integracja z istniejącymi systemami hydraulicznymi
- Trzy pozycje suwaka, cztery przyłącza – elastyczna konfiguracja przepływu dla różnorodnych układów
- Wysoka kompatybilność z różnymi cieczami hydraulicznymi – możliwość stosowania olejów HL, HLP, HLPD, HVLP, HVLPD oraz HFC
Możliwości wykorzystania i typowe miejsca zastosowania
Zawór suwakowy 4WE6H6X/BG24NXDZ2 jest przystosowany do pracy w środowiskach przemysłowych, gdzie wymagana jest niezawodność, trwałość i precyzyjne sterowanie przepływem. Sprawdza się zarówno w aplikacjach stacjonarnych, jak i mobilnych, wykorzystywany jest m.in. w:
- Systemach hydrauliki siłowej w zakładach przemysłowych
- Maszynach do obróbki metalu i drewna
- Prasach hydraulicznych oraz wtryskarkach
- Maszynach mobilnych, pojazdach specjalistycznych i sprzęcie budowlanym
- Automatyzacji procesów produkcyjnych i technologicznych
Bezpieczeństwo i zgodność z normami
Produkt posiada zgodność z dyrektywą ATEX 2014/34/UE (CE), co pozwala na użycie go w aplikacjach wymagających szczególnych standardów bezpieczeństwa. Uszczelnienia NBR gwarantują szczelność i długą żywotność, nawet przy intensywnym użytkowaniu.
Dzięki sprawdzonym rozwiązaniom konstrukcyjnym oraz zastosowaniu nowoczesnych materiałów, zawór suwakowy 4WE6H6X/BG24NXDZ2 stanowi niezawodny wybór do wymagających układów hydraulicznych w różnorodnych branżach przemysłowych.
