Dostępny
Wielkość nominalna 10, Symbol D, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna zmiana kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Zawór gniazdowy
- Bezpośredniego działania
- Bezpieczne sterowanie również przy dłuższych okresach przestoju pod ciśnieniem
Dane techniczne
| Schemat przyłączy | ISO 4401-05-04-0-05 |
| Rodzina produktów | M-.SEW10 |
| Maks. ciśnienie robocze. [bar] | 420 |
| Maks. natężenie przepływu [l/min] | 40 |
| Symbol graficzny suwaka | Symbol D |
| Typ przyłączenia | Montaż na płycie |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD |
| Uszczelnienia | NBR |
| Masa [kg] | 3.65 |

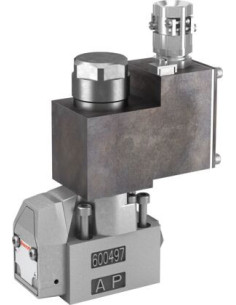

Gniazdowy zawór kierunkowy M-4SEW10D1X/420MG24N9K4/B20 – hydraulika przemysłowa
Gniazdowy (grzybkowy) zawór kierunkowy M-4SEW10D1X/420MG24N9K4/B20 to zaawansowane rozwiązanie do sterowania przepływem cieczy w układach hydraulicznych, przeznaczone do zastosowań przemysłowych o wysokich wymaganiach dotyczących niezawodności i wydajności. Produkt ten jest wyposażony w elektromagnetyczne sterowanie oraz standardowe napięcie zasilania 24 VDC.
Zalety i korzyści z zastosowania gniazdowego zaworu kierunkowego
Technologia gniazdowa charakteryzuje się bezpośrednim działaniem, co przekłada się na błyskawiczną reakcję zaworu na sygnał sterujący oraz wysoką precyzję przełączania kierunku przepływu medium. Kluczową zaletą jest także bezpieczne sterowanie, nawet podczas dłuższych przestojów pod ciśnieniem, bez ryzyka utraty szczelności lub awarii elementów sterujących.
- Wysoka trwałość i odporność na intensywne warunki pracy
- Możliwość montażu na płycie zgodnie z normą ISO 4401-05-04-0-05
- Obsługa szerokiego zakresu cieczy hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD)
- Odpowiedni do pracy pod wysokim ciśnieniem – aż do 420 bar
- 2 pozycje suwaka oraz 4 przyłącza umożliwiają szerokie zastosowanie w różnych układach
- Współpraca z systemami wyposażonymi w standardowe wtyki elektryczne EN 175301-803
Zastosowania gniazdowego zaworu kierunkowego 10, Symbol D
Zawory kierunkowe gniazdowe tej klasy wykorzystywane są w szeroko pojętej automatyce oraz hydraulice siłowej, szczególnie tam, gdzie wymagana jest stabilna i powtarzalna praca urządzeń, nawet przy długotrwałym działaniu pod ciśnieniem. Typowe zastosowania obejmują:
- Systemy hydrauliczne maszyn przemysłowych
- Układy sterowania siłowników hydraulicznych
- Prasy hydrauliczne, maszyny budowlane, urządzenia do obróbki metali
- Linie produkcyjne oraz systemy automatyki przemysłowej
- Aplikacje wymagające szybkiej zmiany kierunku przepływu oleju hydraulicznego
Dlaczego warto wybrać gniazdowy zawór M-4SEW10D1X/420MG24N9K4/B20?
Wydajność i niezawodność to cechy wyróżniające ten model, zapewniające zabezpieczenie przed niepożądanymi zmianami położenia, nawet przy długotrwałym pozostawaniu pod ciśnieniem. Kompaktowa konstrukcja oraz solidne wykonanie (masa 3,65 kg) sprawiają, że zawór spełni oczekiwania nawet najbardziej wymagających użytkowników w nowoczesnych układach hydraulicznych.
