Wielkość nominalna 16, Symbol E, ze sterowaniem elektromagnetycznym, 24 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym.
- Zawór gniazdowy
- Ze sterowaniem pośrednim
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | M-Z4SEH |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 300 |
| Symbol graficzny suwaka | Symbol E |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | ze sterowaniem elektromagnetycznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 3-biegunowy (2 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 13.84 |

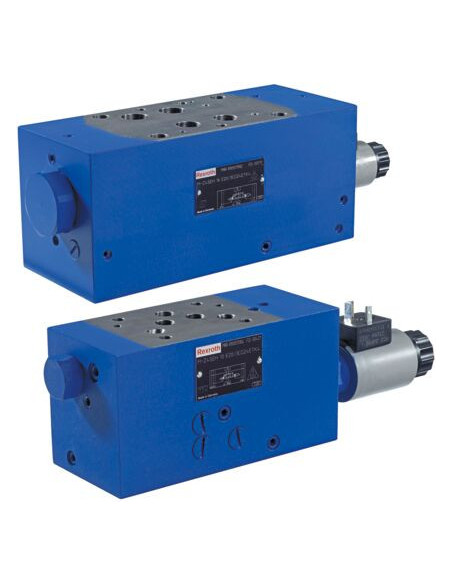

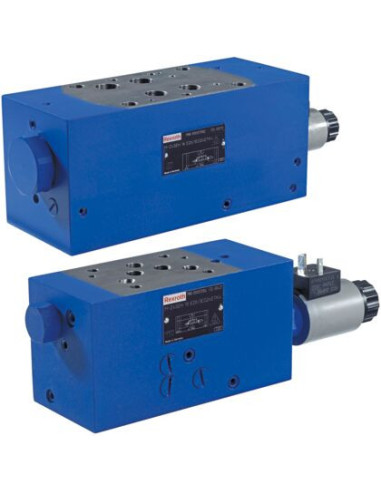

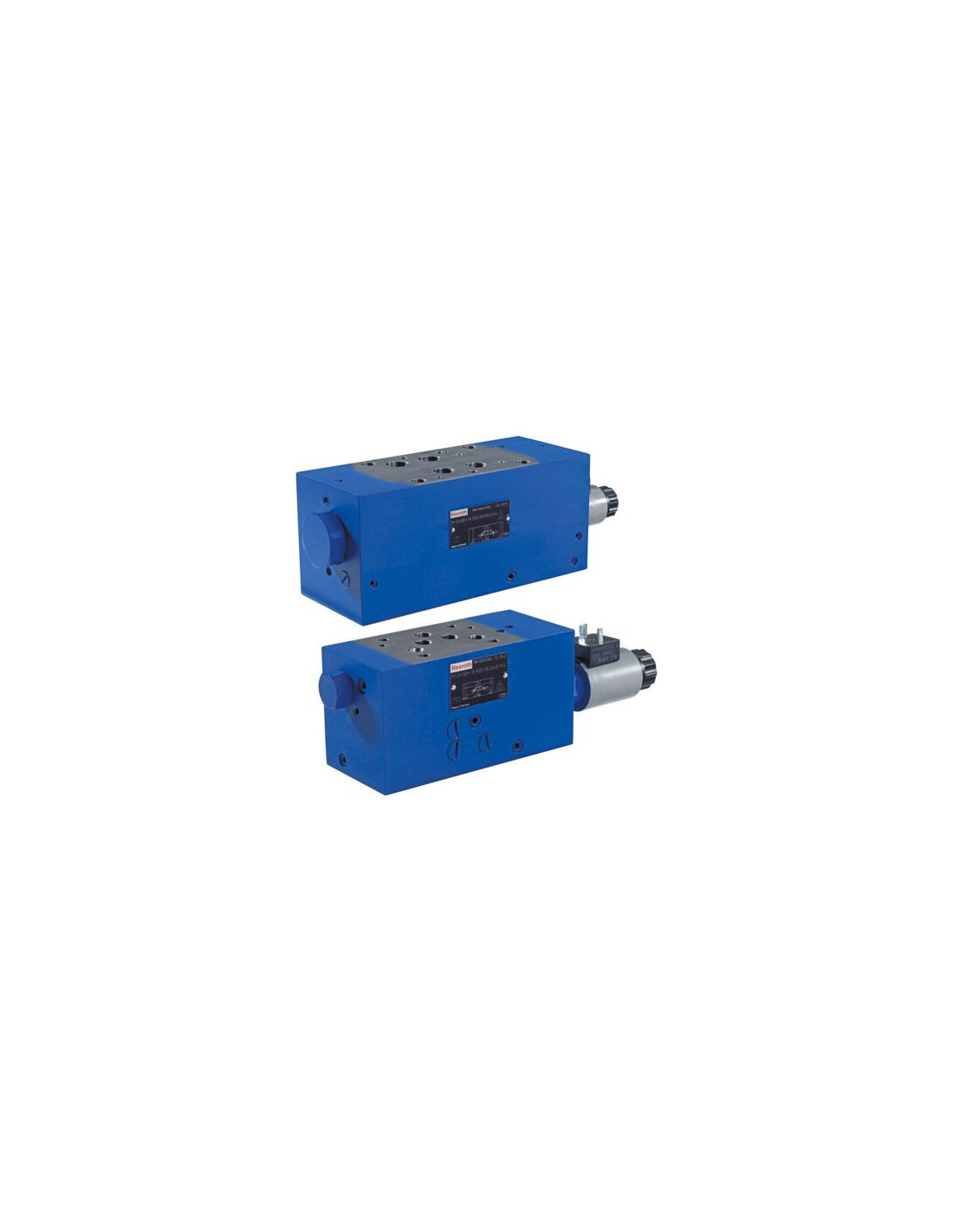

Gniazdowy (grzybkowy) zawór kierunkowy M-Z4SEH16E2X/3CG24N9PTK4/N – R901347451
Gniazdowy zawór kierunkowy M-Z4SEH16E2X/3CG24N9PTK4/N o nominalnej wielkości 16 i kodzie produktu R901347451 to przemysłowy zawór hydrauliczny, przeznaczony do sterowania kierunkiem przepływu cieczy hydraulicznej w układach wysokiego ciśnienia. Dzięki pośredniemu sterowaniu elektromagnetycznemu oraz wysokiej jakości wykonania zapewnia niezawodną i precyzyjną pracę nawet w trudnych warunkach przemysłowych.
Typowe zastosowania gniazdowych zaworów kierunkowych hydraulicznych
Zawór kierunkowy grzybkowy znajduje szerokie zastosowanie w różnorodnych systemach hydraulicznych, w tym:
- maszynach produkcyjnych i przetwórczych
- instalacjach automatyki przemysłowej
- hydraulice siłowej w urządzeniach do podnoszenia i transportu
- wsparciu pracy pras hydraulicznych oraz układów testujących
- liniach technologicznych wymagających precyzyjnej kontroli przepływu
Zalety zaworu M-Z4SEH16E2X/3CG24N9PTK4/N
- Wytrzymałość i niezawodność – maksymalne ciśnienie robocze 315 bar oraz solidna, kompaktowa konstrukcja pozwalają na użytkowanie w wymagających aplikacjach przemysłowych.
- Uniwersalność – możliwość pracy z różnymi mediami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Bezpieczeństwo i pewność działania – sterowanie elektromagnetyczne oraz jasny, graficzny symbol suwaka ułatwiają obsługę techniczną.
- Prosta integracja z istniejącymi układami – zgodność ze standardem przyłącza ISO 4401-07-07-0-05.
- Trzy pozycje suwaka – umożliwiają elastyczne sterowanie przepływem w różnych konfiguracjach pracy układu.
Charakterystyka techniczna i wykonanie
Produkt wyposażony jest w elektromagnetyczne sterowanie (napięcie 24 VDC), posiada 4 przyłącza oraz uszczelnienie typu NBR, co gwarantuje długą żywotność i pełną szczelność także w intensywnie eksploatowanych instalacjach.
Zawór posiada przyłącze elektryczne w postaci przemysłowego 3-biegunowego wtyku (2 + PE) zgodnego z EN 175301-803, co zapewnia prosty i szybki montaż w układzie.
Dlaczego warto wybrać zawór kierunkowy grzybkowy?
Gniazdowy zawór kierunkowy pozwala na wydajne oraz bezpieczne zarządzanie przepływami hydrauliki siłowej, znacząco podnosząc efektywność oraz precyzję sterowania maszynami i urządzeniami produkcyjnymi. Dzięki swojej niezawodności, trwałości oraz łatwości serwisowania jest to element często wybierany do realizacji nowoczesnych oraz modernizowanych układów hydraulicznych.
