Wielkość nominalna 16, B1 → B2 lub B2 → B1, sterowany mechanicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne dławienie natężenia przepływu do wartości ustawień.
- Gniazdo sześciokątne
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | Z2FS16 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 250 |
| Symbol graficzny suwaka | B1 → B2 lub B2 → B1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 4.22 |

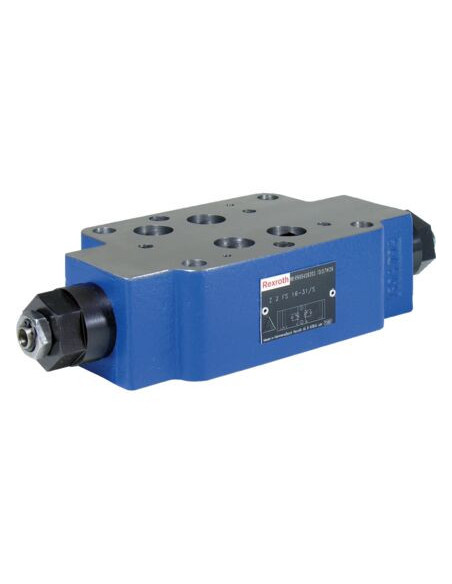

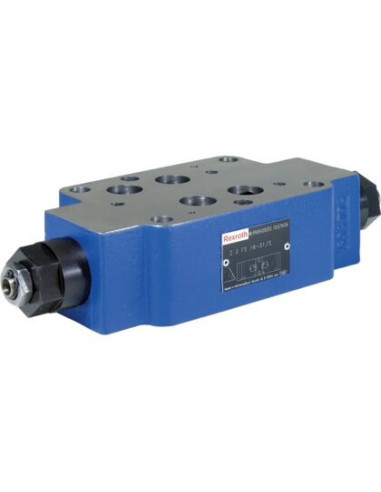

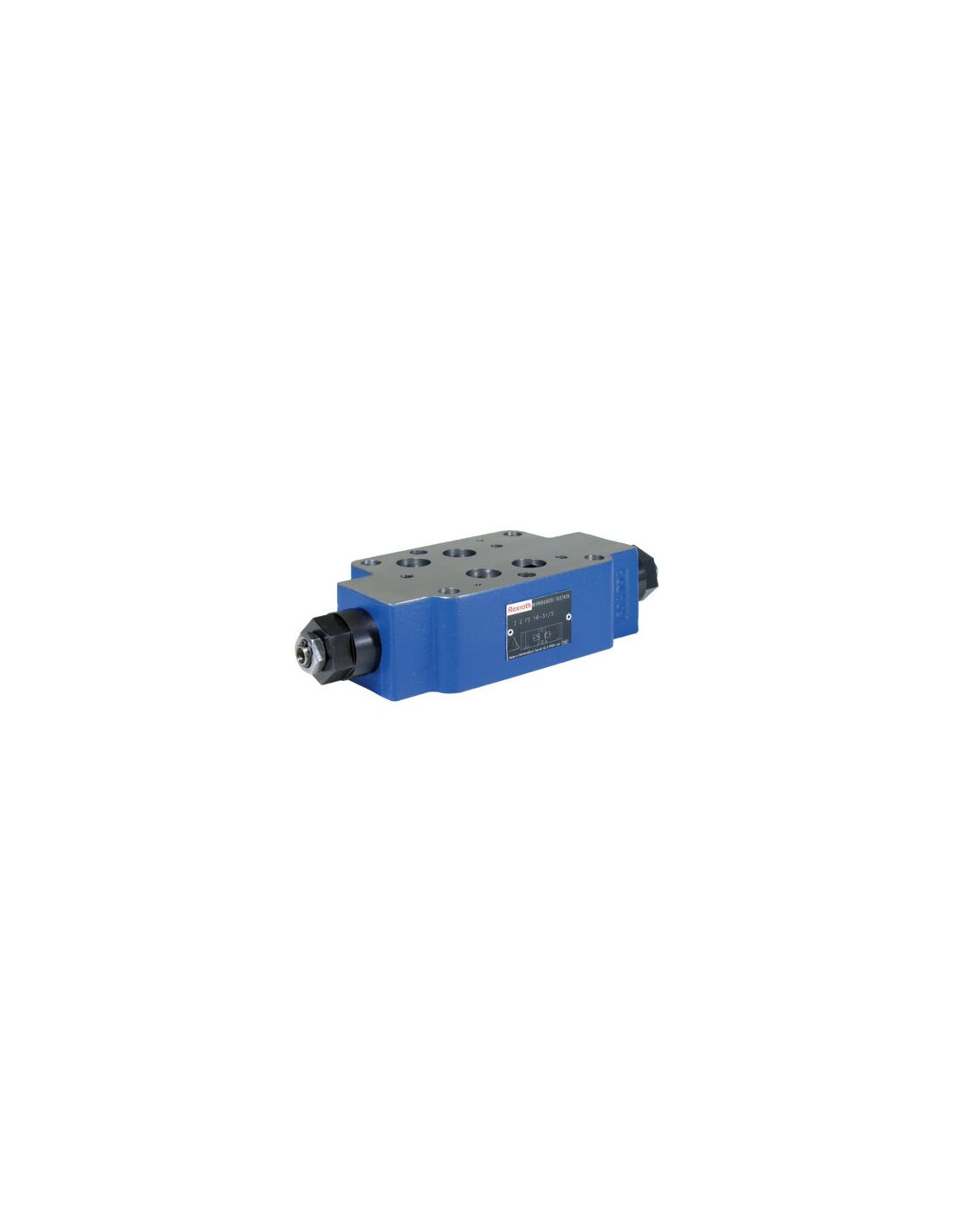

Zawór zwrotno-dławiący Z2FS16B8-3X/S Bosch Rexroth – wysokowydajne rozwiązanie hydrauliczne
Zawór zwrotno-dławiący Z2FS16B8-3X/S (kod produktu: R900498950) to specjalistyczny element hydrauliczny, stworzony z myślą o zastosowaniach przemysłowych wymagających precyzyjnej regulacji przepływu oraz niezawodnego działania w trudnych warunkach eksploatacyjnych. Dzięki swojej budowie znajduje szerokie zastosowanie w nowoczesnych układach hydrauliki siłowej, zapewniając efektywność i bezpieczeństwo pracy urządzeń.
Funkcje i budowa zaworu zwrotno-dławiącego
Urządzenie z rodziny Z2FS16 umożliwia dławienie natężenia przepływu w jednym lub obu kierunkach (B1 → B2 lub B2 → B1) z możliwością montażu jako płyta pośrednia zgodnie z normą ISO 4401-07-07-0-05. Bezpośrednie działanie zaworu oraz sześciokątne gniazdo ułatwiają obsługę i montaż w typowych aplikacjach przemysłowych.
Typowe zastosowania i możliwości wykorzystania zaworu Z2FS16B8-3X/S
- Zaawansowane układy hydrauliki siłowej, gdzie wymagana jest niezawodność i precyzyjne zarządzanie przepływem cieczy roboczej.
- Stosowanie w maszynach przemysłowych dużej mocy, które wymagają trwałej regulacji prędkości ruchu siłowników oraz zabezpieczenia przed niekontrolowanym przepływem.
- Możliwość pracy w trudnych warunkach dzięki wysokiej odporności na ciśnienie robocze (do 350 bar) oraz szerokiemu zakresowi obsługiwanych mediów hydraulicznych (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Wykorzystanie tam, gdzie istotna jest ochrona komponentów układu przed szkodliwymi udarami ciśnieniowymi lub niepożądanym cofnięciem strumienia.
Najważniejsze zalety zaworu zwrotno-dławiącego Z2FS16B8-3X/S
- Bezpośrednie działanie eliminujące konieczność stosowania dodatkowego sterowania hydraulicznego lub elektrycznego.
- Wytrzymała konstrukcja pozwalająca na eksploatację w wymagających aplikacjach oraz długą żywotność.
- Precyzyjna regulacja przepływu zapewniająca pełną kontrolę w każdym trybie pracy.
- Uniwersalność montażu dzięki standardowi ISO oraz zastosowaniu popularnych typów przyłączy.
Zastosowane materiały i kompatybilność
Zawór został wyposażony w uszczelnienia NBR, które gwarantują szczelność oraz długą żywotność w środowiskach przemysłowych. Kompatybilność z wieloma rodzajami cieczy hydraulicznych sprawia, że jest to uniwersalny wybór dla różnych branż, m.in. dla automatyki przemysłowej, budowy maszyn, energetyki oraz przemysłu ciężkiego.
