Wielkość nominalna 16, A1 → A2 lub A2 → A1, sterowany mechanicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne dławienie natężenia przepływu do wartości ustawień.
- Gniazdo sześciokątne
- Bezpośredniego działania
- Typ specjalny 3
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | Z2FS16 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 250 |
| Symbol graficzny suwaka | A1 → A2 lub A2 → A1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 4.22 |

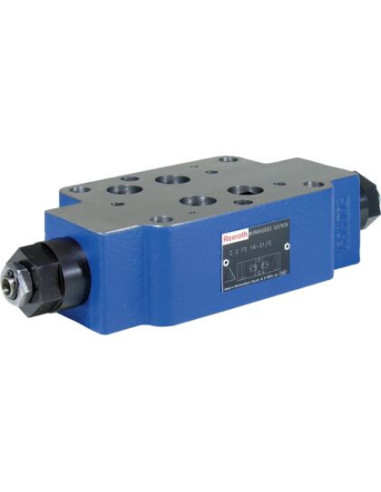

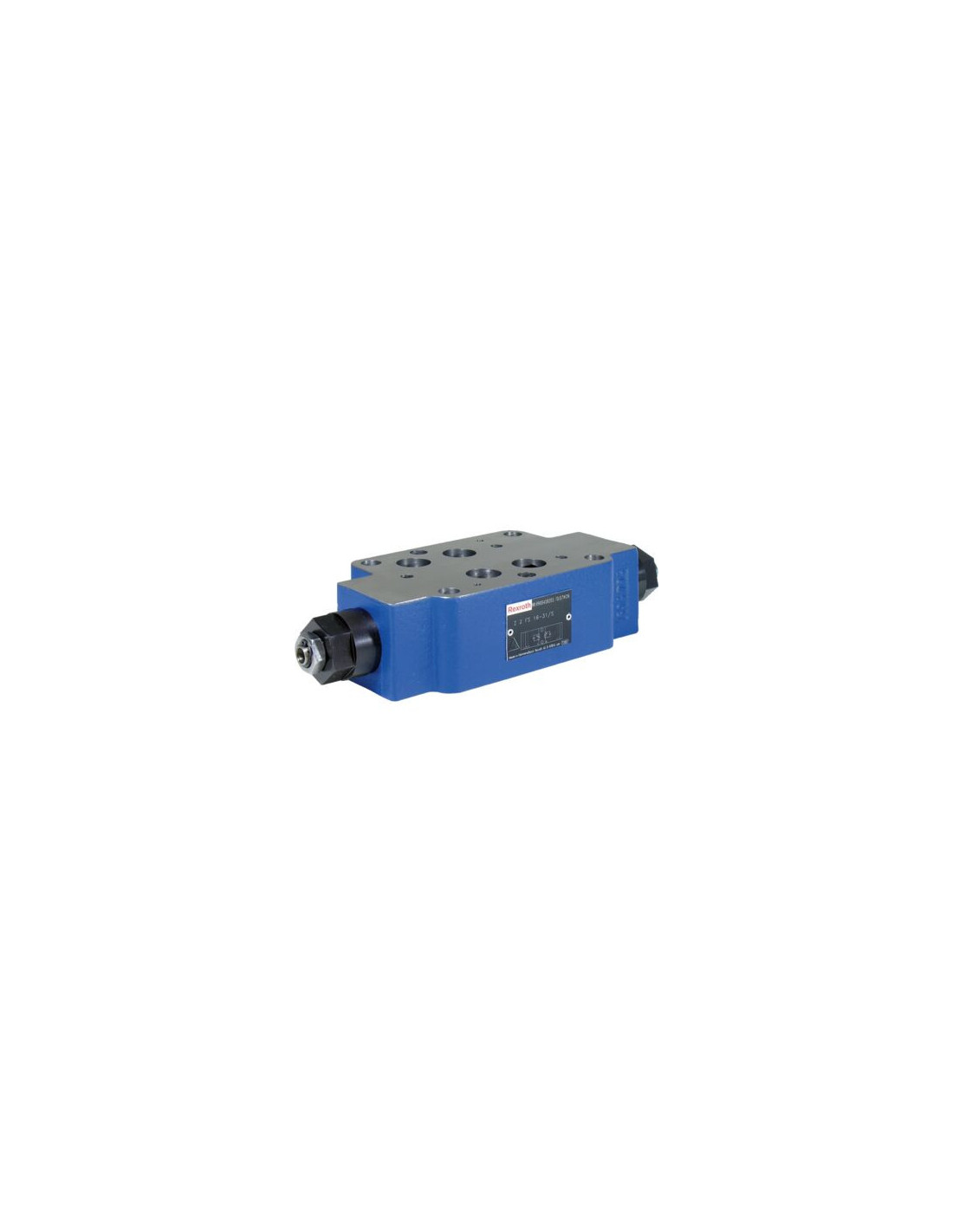

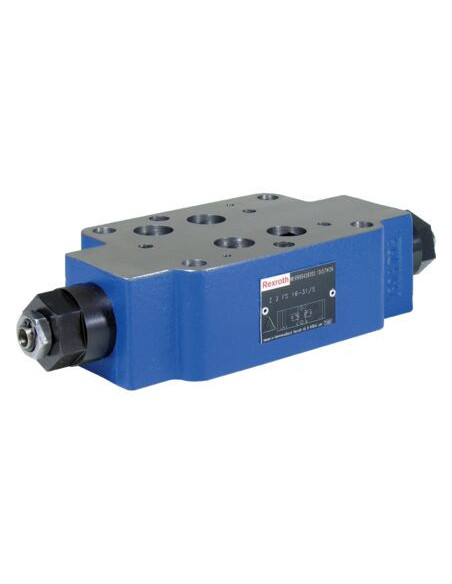

Zawór zwrotno-dławiący Z2FS16A8-3X/S Rexroth R900426851 – charakterystyka i zastosowanie
Zawór zwrotno-dławiący Z2FS16A8-3X/S marki Rexroth (kod produktu: R900426851) to wysokiej klasy komponent hydrauliczny, przeznaczony do precyzyjnej regulacji natężenia przepływu oleju hydraulicznego w układach przemysłowych. Urządzenie to znajduje zastosowanie w instalacjach wymagających niezawodnego dławienia przepływu i ochrony przed niepożądanym przepływem zwrotnym, co przyczynia się do zwiększenia bezpieczeństwa i efektywności systemu hydraulicznego.
Kluczowe możliwości i zalety zaworu zwrotno-dławiącego
- Precyzyjne sterowanie przepływem w obu kierunkach – pomiędzy A1 a A2 lub odwrotnie, co pozwala na zastosowanie zaworu w różnorodnych konfiguracjach układów hydraulicznych.
- Odpowiedni do pracy pod wysokim ciśnieniem do 350 bar oraz o natężeniu przepływu do 250 l/min, co umożliwia integrację z zaawansowanymi i wymagającymi instalacjami hydraulicznymi.
- Zwiększona niezawodność i trwałość dzięki zastosowaniu uszczelnień typu NBR oraz solidnej, metalowej konstrukcji.
- Bezpośrednie działanie oraz mechaniczne sterowanie gwarantują szybki i skuteczny przepływ niezwłocznie po zadziałaniu układu.
- Uniwersalność montażu – dzięki kompatybilności z płytą pośrednią oraz normą przyłączeniową ISO 4401-07-07-0-05.
- Niewielka masa – 4,22 kg ułatwia instalację oraz obsługę serwisową.
Typowe zastosowania zaworu zwrotno-dławiącego Z2FS16A8-3X/S
Zawory tego typu są kluczowym elementem w wielu układach hydraulicznych stosowanych w maszynach przemysłowych, prasach hydraulicznych, liniach produkcyjnych, systemach transportu materiałów oraz automatyce przemysłowej. Ich zadaniem jest zapewnienie kontroli nad przepływem oraz zabezpieczenie przed nagłymi skokami ciśnienia, co pozytywnie wpływa na bezpieczeństwo oraz żywotność pozostałych komponentów układu.
Najważniejsze cechy techniczne zaworu Z2FS16A8-3X/S Rexroth
- Wielkość nominalna: 16
- Maksymalne ciśnienie robocze: 350 bar
- Maksymalne natężenie przepływu: 250 l/min
- Liczba pozycji suwaka: 2
- Liczba przyłączy: 4
Solidna konstrukcja, łatwość montażu oraz wysoka funkcjonalność sprawiają, że zawór zwrotno-dławiący Z2FS16A8-3X/S stanowi niezawodny wybór dla wymagających aplikacji przemysłowych, w których kluczowe są niezawodność i precyzja sterowania.
