Dostępny
Wielkość nominalna 16, A1 → A2, B1 → B2 lub A2 → A1, B2 → B1, sterowany mechanicznie
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodne dławienie natężenia przepływu do wartości ustawień.
- Gniazdo sześciokątne
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-07-07-0-05 |
| Rodzina produktów | Z2FS16 |
| Maks. ciśnienie robocze. [bar] | 350 |
| Maks. natężenie przepływu [l/min] | 250 |
| Symbol graficzny suwaka | A1 → A2, B1 → B2 lub A2 → A1, B2 → B1 |
| Typ przyłączenia | Płyta pośrednia |
| Wielkość nominalna | 16 |
| Rodzaj sterowania | ze sterowaniem mechanicznym |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 2 |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 3-biegunowy (2 + PE) według EN 175301-803 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HFC |
| Uszczelnienia | NBR |
| Masa [kg] | 4.52 |

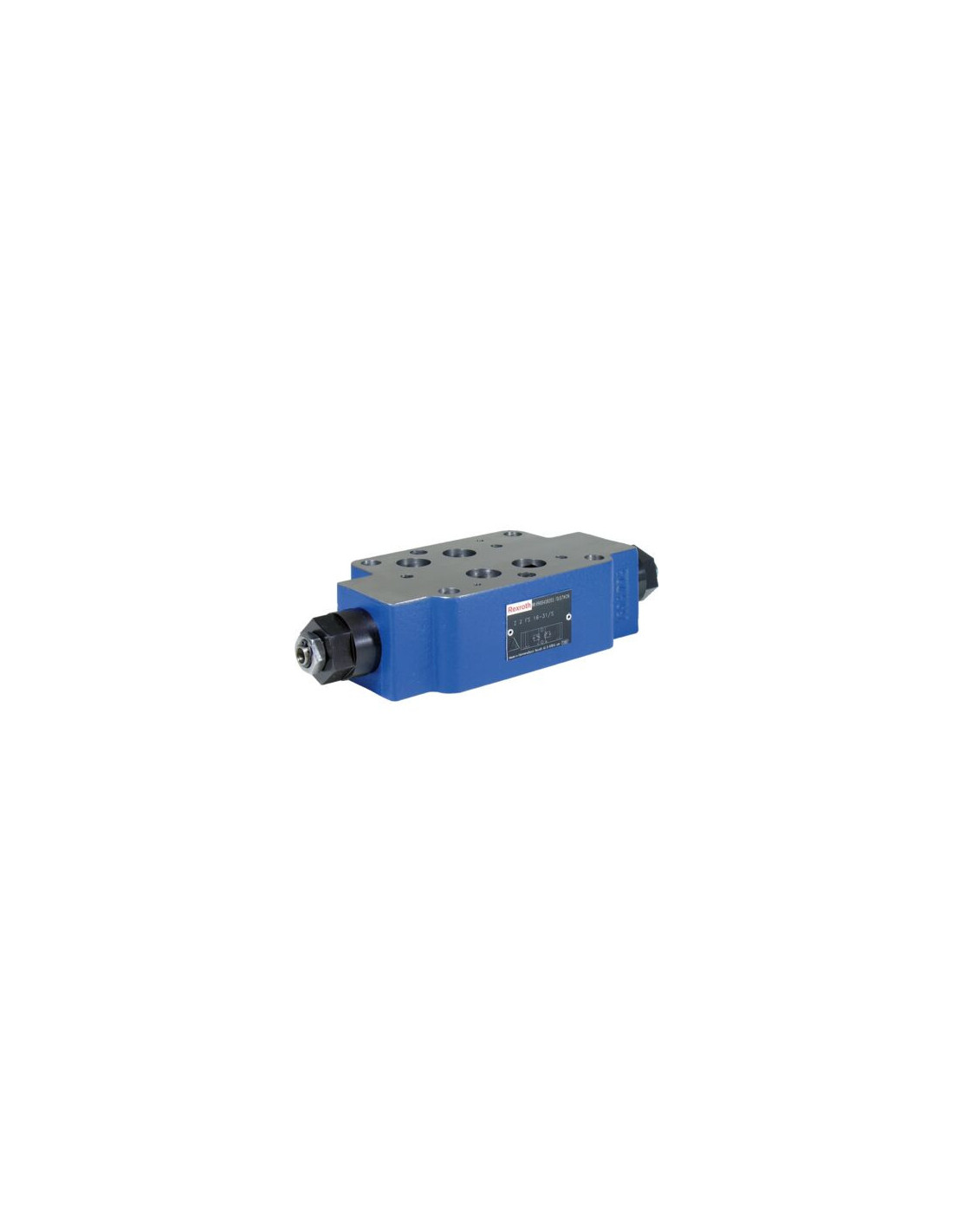

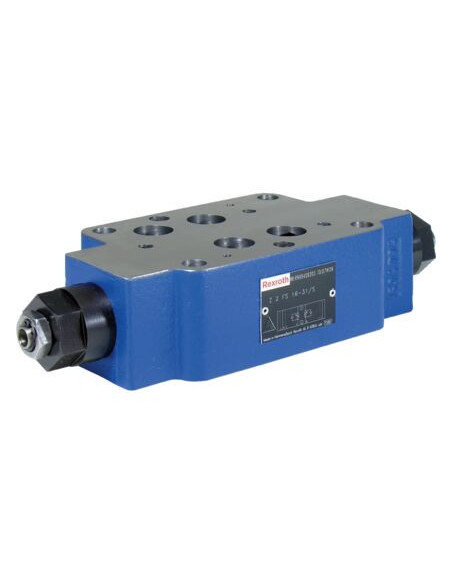

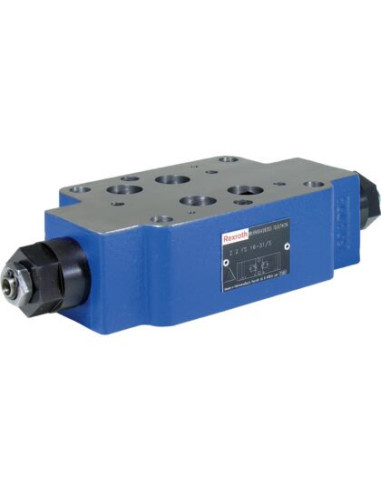

Zawór zwrotno-dławiący Z2FS16-8-3X/S Rexroth R900459203 - Zastosowanie w układach hydraulicznych
Zawór zwrotno-dławiący Z2FS16-8-3X/S marki Rexroth (kod produktu: R900459203) to wysokiej jakości element hydrauliczny o bezpośrednim działaniu i nominalnej wielkości 16, przeznaczony do precyzyjnej regulacji natężenia przepływu w zaawansowanych układach hydraulicznych. Jego konstrukcja pozwala na niezawodne dławienie przepływu do wartości ustawionych, co czyni go idealnym rozwiązaniem dla wymagających środowisk przemysłowych.
Produkt został zaprojektowany z myślą o pracy pod wysokim ciśnieniem roboczym (do 350 bar) oraz dużym natężeniu przepływu (do 250 l/min), dzięki czemu znajduje zastosowanie w wielu branżach, takich jak hydraulika siłowa, automatyka przemysłowa czy systemy napędów maszyn.
Najważniejsze cechy techniczne zaworu zwrotno-dławiącego Z2FS16-8-3X/S
- Dwukierunkowe działanie: Dławi przepływ w obu kierunkach (A1 → A2, B1 → B2 oraz A2 → A1, B2 → B1).
- Prosta obsługa i regulacja przepływu dzięki mechanicznej regulacji i precyzyjnemu gniazdu sześciokątnemu.
- Konstrukcja działań bezpośrednich zapewniająca natychmiastową reakcję zaworu na zmiany ciśnienia i przepływu.
- Stosowanie w układach wymagających podziału i regulacji strumienia oleju hydraulicznego.
- Wysoka odporność na ciśnienie oraz kompatybilność z popularnymi cieczami hydraulicznymi (HL, HLP, HLPD, HVLP, HVLPD, HFC).
- Łatwy montaż na płytach pośrednich zgodnie z normą ISO 4401-07-07-0-05.
Zalety stosowania zaworu zwrotno-dławiącego Z2FS16 w układach hydraulicznych
Zwiększona precyzja sterowania przepływem pozwala na efektywne zabezpieczenie podzespołów instalacji przed przeciążeniami hydraulicznymi. Zawór ten umożliwia również indywidualną regulację przepływu dla poszczególnych sekcji układu, co przekłada się na optymalną pracę hydrauliki maszyn ciężkich, pras, wtryskarek oraz innych urządzeń przemysłowych.
Zastosowanie czterech przyłączy oraz dwóch pozycji suwaka daje możliwość wszechstronnej adaptacji produktu do różnych aplikacji. Solidna konstrukcja z trwałymi uszczelnieniami NBR gwarantuje długą żywotność i niewielkie potrzeby konserwacyjne, nawet przy intensywnej eksploatacji.
Typowe zastosowania zaworów zwrotno-dławiących Rexroth Z2FS16
- Maszyny budowlane – sterowanie prędkością wysięgników, siłowników oraz innych elementów ruchomych.
- Przemysłowe układy automatyki – regulacja przepływu oleju w systemach o zróżnicowanej prędkości pracy.
- Linie produkcyjne – ochrona podzespołów przed udarami hydraulicznymi oraz możliwość precyzyjnego sterowania siłownikami.
- Systemy hydrauliczne maszyn rolniczych i wózków widłowych.
Wybór zaworu zwrotno-dławiącego Rexroth Z2FS16-8-3X/S to gwarancja niezawodności i precyzyjnej kontroli przepływu, co ma kluczowe znaczenie w nowoczesnych układach hydraulicznych.
