Wielkość nominalna 10, Symbol V, Elektryczny z zewnętrzną elektroniką
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy, niezawodne przełączanie kierunku przepływu oleju zgodnie z symbolem hydraulicznym
- Rozdzielacz
- Bezpośredniego działania
- Wewnętrzne doprowadzenie oleju sterującego, wewnętrzny kanał powrotny oleju sterującego
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | 4WS(E)2E10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Maks. natężenie przepływu [l/min] | 9 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 5 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny z zewnętrzną elektroniką |
| Liczba przyłączy | 2 |
| Liczba pozycji suwaka | 4 |
| Napięcie zasilające | 24 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 bez gniazda przewodowego |
| Łączność | Analogowy, wartość zadana 30 mA/85 |
| Opis zgodności | CE – dyrektywa ATEX 2014/34/UE |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.6 |

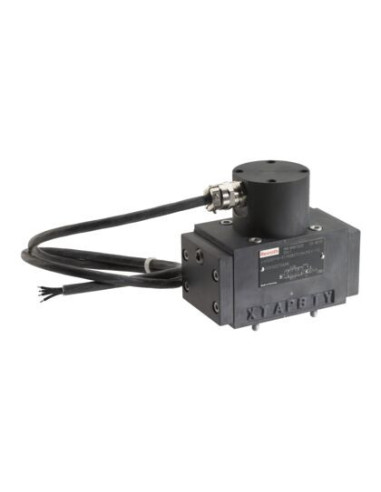

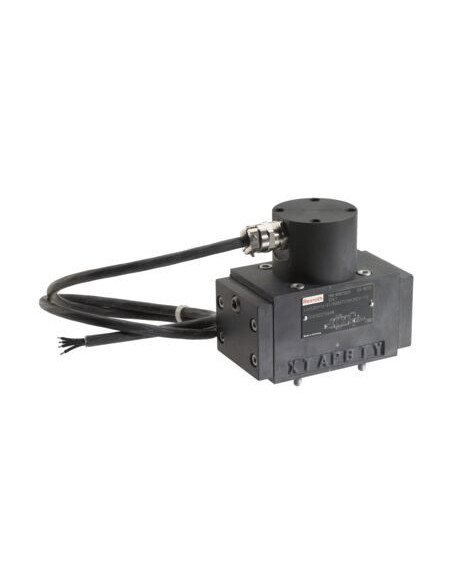

Serwozawór kierunkowy hydrauliczny 4WS2EM10-5X/5B11XLET315K31EV-100 – precyzyjna kontrola przepływu
Serwozawór kierunkowy 4WS2EM10-5X/5B11XLET315K31EV-100 to wysokowydajne rozwiązanie dla przemysłowych układów hydraulicznych, zaprojektowane do precyzyjnego sterowania kierunkiem oraz natężeniem przepływu cieczy hydraulicznej. Dzięki zastosowaniu elektrycznego sterowania z zewnętrzną elektroniką oraz możliwości pracy w instalacjach o najwyższej mocy, urządzenie zapewnia niezawodne przełączanie kierunku oleju zgodnie z wymaganiami najbardziej wymagających aplikacji.
Zalety i cechy wyróżniające serwozawór hydrauliczny 4WS2EM10
- Bezpośrednie działanie, które zapewnia błyskawiczną reakcję na sygnały sterujące
- Wysoka odporność na ciśnienie robocze do 315 bar
- Kompaktowa konstrukcja montowana na płycie zgodnie z normą ISO 4401-05-05-0-05
- Uniwersalność zastosowania w różnych środowiskach przemysłowych
- Zgodność z normami CE – dyrektywa ATEX 2014/34/UE – bezpieczna praca w strefach zagrożonych wybuchem
- Elastyczność pod względem rodzaju stosowanej cieczy – możliwość pracy z szeroką gamą płynów hydraulicznych
- Trwałe uszczelnienia FKM gwarantujące długą żywotność i odporność na agresywne media
Zastosowanie serwozaworu 4WS2EM10-5X/5B11XLET315K31EV-100
Serwozawory kierunkowe tego typu powszechnie stosowane są w nowoczesnych układach hydrauliki siłowej, gdzie precyzja sterowania i dynamiczne przełączanie kierunku przepływu są kluczowe dla wydajności procesu. Typowe branże i miejsca instalacji to:
- Automatyka przemysłowa
- Maszyny produkcyjne
- Systemy prasy hydraulicznej
- Maszyny budowlane i rolnicze
- Testery laboratoryjne dla układów hydraulicznych
Możliwości integracji i podłączenia
Wbudowane przyłącze elektryczne 7-biegunowe (6 + PE) zgodne z EN 175201-804 umożliwia prostą integrację z istniejącymi systemami sterowania. Analogowy sygnał sterujący oraz możliwość pracy z napięciem 24 VDC sprawiają, że serwozawór doskonale nadaje się do precyzyjnej pracy nawet w złożonych układach automatyki.
Trwałość i odporność serwozaworu kierunkowego
Konstrukcja serwozaworu hydraulicznego oparta jest na trwałych materiałach oraz uszczelnieniach odpornych na szeroki zakres cieczy. Urządzenie wyróżnia się nie tylko wytrzymałością, ale także niewielką masą (3,6 kg), co ułatwia montaż i serwisowanie.
