Wielkość nominalna 10, , Symbol V, , Elektryczny z zewnętrzną elektroniką, , ±15 VDC
Przemysłowy zawór hydrauliczny do wysokiego przedziału mocy. Niezawodna i szybka regulacja kierunku przepływu oleju zgodnie z symbolem hydraulicznym. Wysoka dokładność dzięki wewnętrznemu wycofaniu pozycji suwaka
- Dysza, zawór z przysłoną
- Bezpośredniego działania
Dane techniczne
| Schemat przyłączy | ISO 4401-05-05-0-05 |
| Rodzina produktów | 4WS(E)2E10 |
| Maks. ciśnienie robocze. [bar] | 315 |
| Symbol graficzny suwaka | Symbol V |
| Typ przyłączenia | Montaż na płycie |
| Znamionowe natężenie przepływu [l/min] | 30 |
| Wielkość nominalna | 10 |
| Rodzaj sterowania | Elektryczny z zewnętrzną elektroniką |
| Liczba przyłączy | 4 |
| Liczba pozycji suwaka | 3 |
| Napięcie zasilające | ±15 VDC |
| Wtyczka elektryczna | Wtyk przyrządowy 7-biegunowy (6 + PE) |
| Opis przyłącza elektrycznego | Wtyk przyrządowy 7-biegunowy (6 + PE) według EN 175201-804 |
| Ciecz hydrauliczna | HL,HLP,HLPD,HVLP,HVLPD,HETG,HEES,HEPG,HFDU,HFDR |
| Uszczelnienia | FKM |
| Masa [kg] | 3.6 |

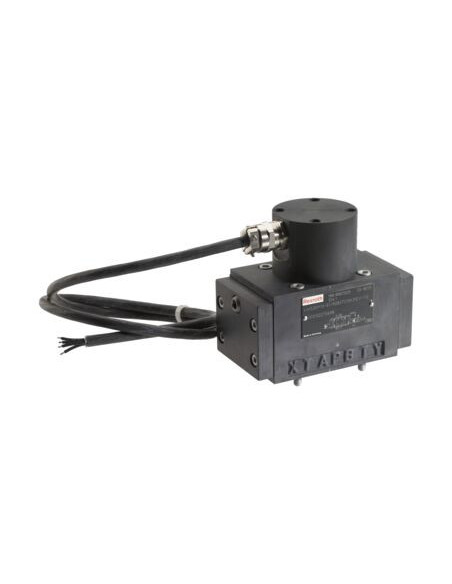

Serwozawór kierunkowy 4WS2EM10-5X/30B11ET315K31EV – precyzyjna kontrola przepływu hydraulicznego
Serwozawór kierunkowy typu 4WS2EM10-5X/30B11ET315K31EV o kodzie produktu R900949285 to zaawansowany element przemysłowych systemów hydraulicznych, zaprojektowany do zastosowań wymagających wysokiej precyzji i niezawodności. Konstrukcja zaworu umożliwia szybką i dokładną regulację kierunku przepływu oleju hydraulicznego, co przekłada się na efektywność i bezpieczeństwo pracy maszyn oraz urządzeń.
Zastosowanie serwozaworów kierunkowych w przemyśle
Serwozawory kierunkowe znajdują zastosowanie w zaawansowanych układach hydraulicznych maszyn przemysłowych, takich jak:
- Prasy hydrauliczne
- Maszyny do formowania tworzyw sztucznych
- Automatyka przemysłowa
- Napędy precyzyjnych osi CNC
- Systemy sterowania ruchem
- Urządzenia testujące i laboratoryjne
Dzięki szybkiemu czasowi reakcji oraz dokładnemu pozycjonowaniu suwaka serwozawór gwarantuje stabilność oraz powtarzalność realizowanych procesów, minimalizując ryzyko błędów i awarii.
Główne zalety serwozaworu 4WS2EM10
- Wysoka dokładność regulacji – zastosowanie wewnętrznego wycofania pozycji suwaka pozwala na precyzyjne sterowanie przepływem i ciśnieniem cieczy.
- Bezpośrednie działanie oraz dysza-przysłona, co zapewnia szybką reakcję na sygnały sterujące.
- Solidna konstrukcja odporna na wysokie ciśnienia robocze do 315 bar.
- Uniwersalne zastosowanie – kompatybilność z różnymi typami cieczy hydraulicznych (w tym HL, HLP, HVLP, ekologiczne HETG, HEES, HEPG, HFDU, HFDR).
- Standard montażowy ISO 4401 oraz wygodna instalacja na płycie.
- Zaawansowane sterowanie elektryczne – napięcie zasilające ±15 VDC, 7-biegunowe złącze według EN 175201-804.
- Kompaktowa budowa i niewielka waga (3,6 kg).
Możliwości integracji i typowe środowiska pracy
Serwozawór 4WS2EM10-5X/30B11ET315K31EV doskonale nadaje się do aplikacji wymagających precyzyjnej regulacji przepływu oraz w miejscach, gdzie kluczowe jest utrzymanie wysokiego poziomu bezpieczeństwa i sprawności działania całego układu hydraulicznego. Jego nowoczesna konstrukcja oraz możliwość integracji z zewnętrzną elektroniką sterującą sprawiają, że jest często wykorzystywany w automatyce przemysłowej oraz w nowoczesnych liniach produkcyjnych.
Wytrzymałość, łatwość montażu oraz szerokie spektrum kompatybilnych mediów i napięć zasilających sprawiają, że serwozawór kierunkowy 4WS2EM10 spełni wymagania nawet najbardziej wymagających aplikacji przemysłowych.
